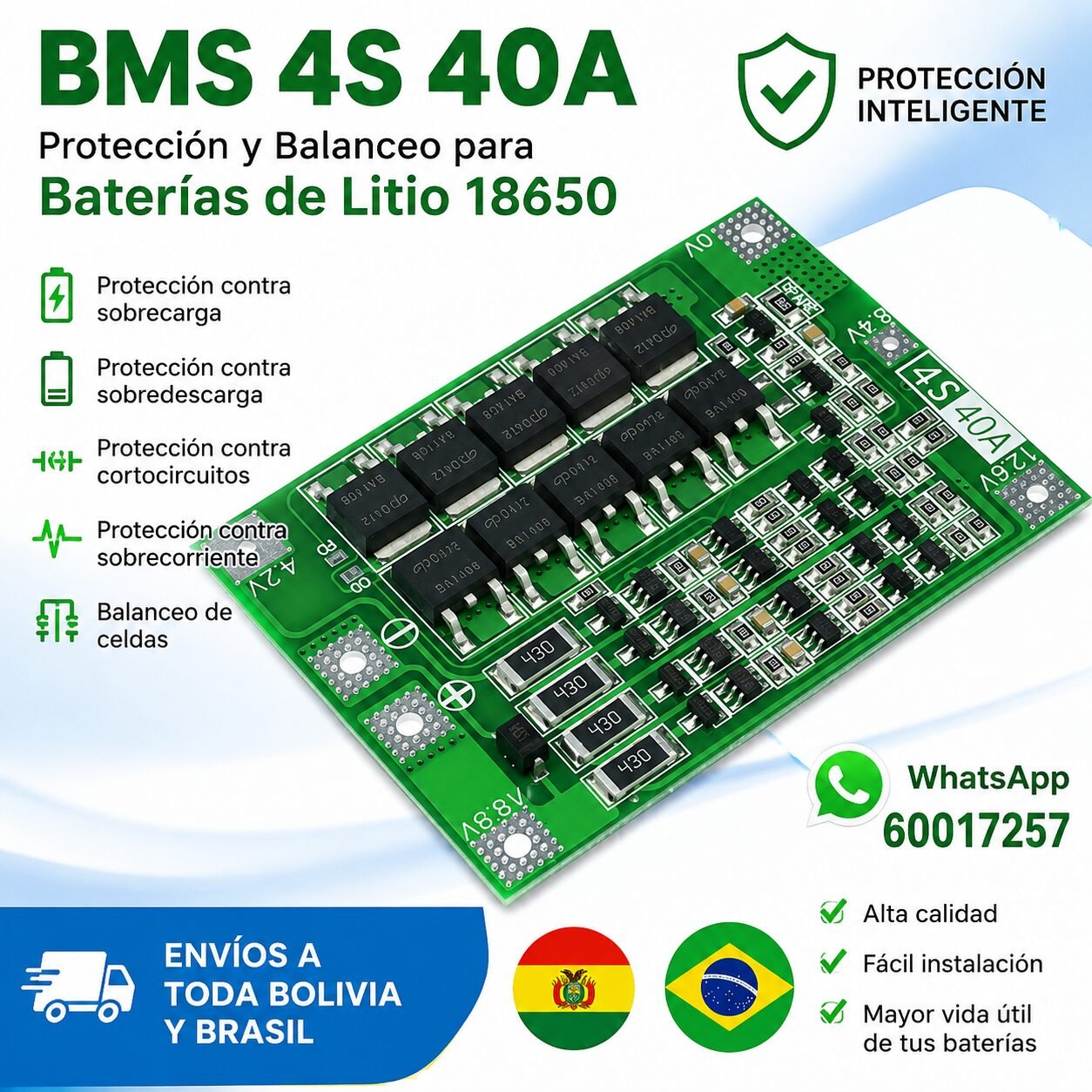

BMS 4S 40A para Baterías de Litio 18650 con Balanceo

El BMS 4S 40A (sistema de gestión de baterías) es la placa que protege un pack de cuatro celdas de litio en serie, como 18650 o 21700. Vigila la tensión de cada celda y corta la carga o la descarga cuando alguna sale de su rango seguro, además de proteger contra cortocircuitos y sobrecorriente. Sin un BMS, un pack de litio puede dañarse de forma permanente o volverse peligroso.

Esta versión incluye función de balanceo, que iguala la tensión de las celdas al final de la carga para que el pack mantenga su capacidad a lo largo del tiempo.

Especificaciones

• Configuración: 4S (4 celdas en serie).
• Química: ion de litio (Li-ion) de 3,7 V nominales por celda.
• Tensión nominal del pack: 14,8 V.
• Tensión de carga: 16,8 V.
• Corriente de trabajo: 40 A según el fabricante.
• Protecciones: sobrecarga, sobredescarga, sobrecorriente y cortocircuito.
• Balanceo de celdas.

No es apto para celdas LiFePO4, que tienen otras tensiones; para ellas se necesita un BMS específico.

Conexión

1. Arma el pack de 4 celdas en serie y verifica que todas tengan una tensión similar antes de unir.
2. Conecta B− al negativo del pack.
3. Conecta los cables de balanceo en orden: B1 a la unión entre celdas 1 y 2, B2 entre 2 y 3, B3 entre 3 y 4, y B+ al positivo del pack.
4. Conecta la carga y el cargador a P− (negativo) y al positivo del pack.
5. Mide la salida antes de conectar el equipo.

El orden de conexión de los cables de balanceo es importante: un error puede dañar la placa. Sigue el diagrama de la serigrafía.

Recomendaciones

• Usa un cargador de 16,8 V con corriente limitada.
• Para cargas de motor con picos altos, elige un BMS con margen por encima de la corriente real.
• Usa cables y tiras de níquel acordes a la corriente.
• Fija el BMS de forma que disipe el calor.

Aplicaciones

• Herramientas inalámbricas de 14,4 a 16,8 V.
• Robots y vehículos de proyectos.
• Power banks de 12 V y luces portátiles.
• Sistemas solares pequeños con litio.

Para conocer más sobre estos sistemas, consulta el artículo sobre el sistema de gestión de baterías en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar BMS 4S 40A para Baterías de Litio 18650 con Balanceo, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Antes de comprar

Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre BMS 4S 40A para Baterías de Litio 18650 con Balanceo, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

Galería de imágenes

Preguntas frecuentes sobre BMS 4S 40A

¿El BMS 4S 40A sirve para LiFePO4?

No, es para Li-ion de 3,7 V. Las LiFePO4 necesitan un BMS específico.

¿Qué cargador necesito?

Un cargador de 16,8 V con corriente limitada.

¿Tiene balanceo?

Sí, iguala las celdas al final de la carga.

¿Puedo usarlo con un taladro?

Sí, si la corriente real del taladro está dentro de la capacidad del BMS con margen.
