El BMS 5S de 40A es la placa electrónica que protege un pack de 5 celdas de litio conectadas en serie. Vigila el voltaje de cada celda y corta la carga si alguna llega al máximo, corta la descarga si alguna baja demasiado, y desconecta el pack ante una sobrecorriente o un cortocircuito. Es indispensable para armar baterías seguras de 18.5V nominales con celdas 18650 para herramientas, bicicletas eléctricas pequeñas, iluminación portátil y proyectos de energía.
Contenido
¿Por qué un pack de litio necesita BMS?
Las celdas de litio son eficientes y livianas, pero no toleran abusos: si se cargan por encima de 4.2V o se descargan por debajo de su límite, se deterioran rápidamente y pueden volverse peligrosas. En un pack en serie, además, las celdas nunca son exactamente iguales y con el tiempo se desequilibran. El BMS controla cada celda por separado para que ninguna salga de su rango seguro.
Funciones del BMS 5S
- Protección contra sobrecarga de cada celda.
- Protección contra sobredescarga para no dañar las celdas.
- Protección contra sobrecorriente en descarga.
- Protección contra cortocircuito en la salida.
- Balanceo de celdas, según versión.
Características
- Configuración: 5S (5 celdas en serie).
- Voltaje del pack: 18.5V nominal, 21V con carga completa.
- Corriente de trabajo: hasta 40A.
- Celdas compatibles: litio ion 3.7V, como 18650 y 21700.
- Conexiones: B- (negativo del pack), P- (negativo de carga y descarga) y cables de balance B1 a B4.
Aplicaciones
- Herramientas eléctricas de 18V a 21V reacondicionadas.
- Bicicletas y patinetes de bajo voltaje.
- Iluminación LED portátil y reflectores.
- Parlantes portátiles y amplificadores.
- Bancos de energía para proyectos y equipos de 18V.
Cómo conectar el BMS 5S
- Arma el pack con 5 celdas 18650 iguales, de la misma marca, capacidad y nivel de carga.
- Conecta B- al negativo de la primera celda.

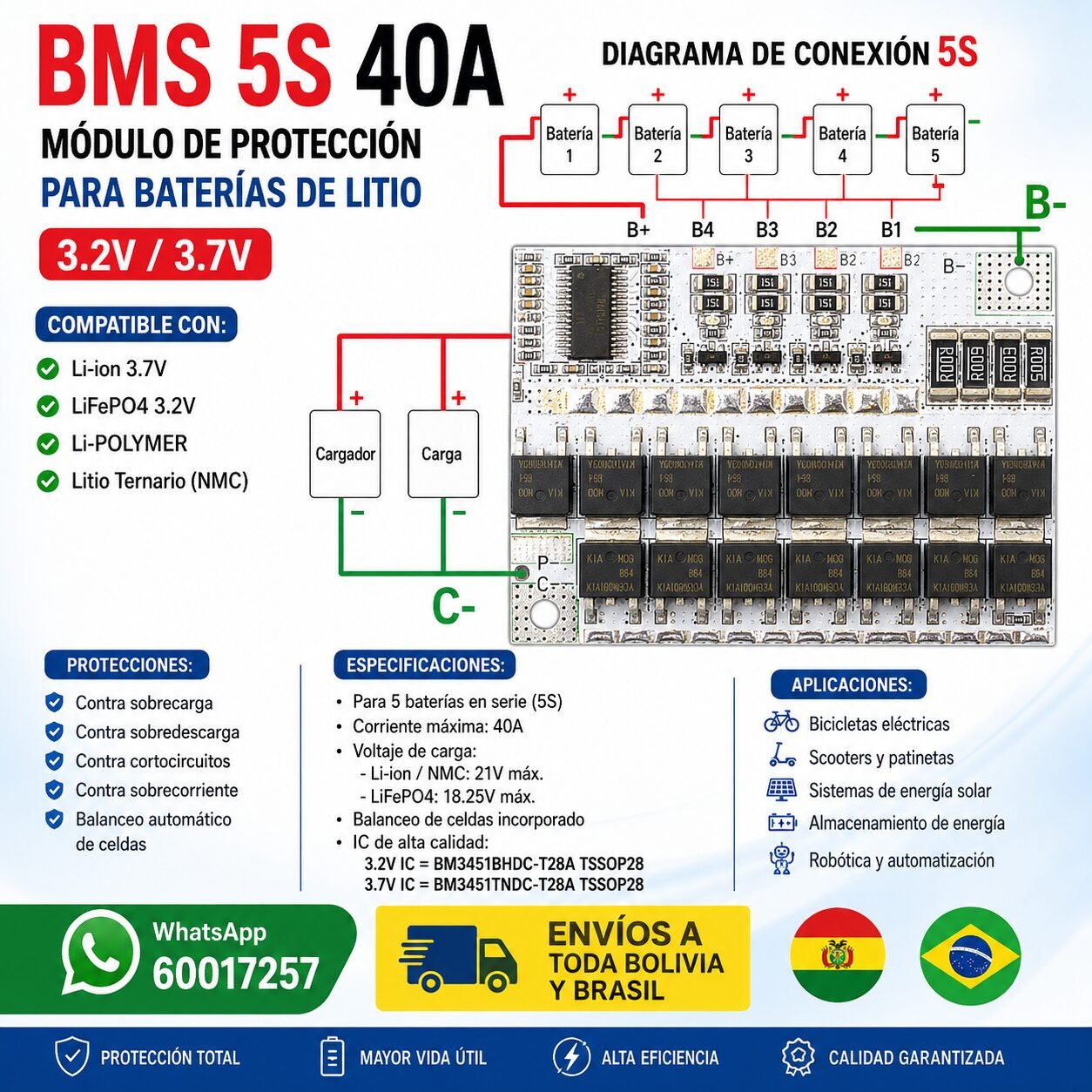

- Conecta los cables de balance en orden, de B1 a B4, a cada unión entre celdas, y el último al positivo del pack, según el diagrama de tu placa.
- Verifica con un multímetro cada voltaje antes de conectar el arnés a la placa.
- Usa P- y el positivo del pack como salida y entrada de carga, con un cargador de 21V para litio.
Un error en el orden de los cables de balance puede dañar la placa: revísalo dos veces.
Consejos de seguridad
Usa celdas de buena calidad y en buen estado, nunca mezcles celdas nuevas con usadas y suelda o une las celdas con tira de níquel usando soldadura por puntos, evitando calentar demasiado las celdas. Dimensiona los cables según la corriente real de tu equipo y coloca un fusible en la salida. Carga siempre con un cargador específico de 21V para litio, en un lugar ventilado y vigilado.
Corriente de 40A: ¿qué significa?
Indica la corriente máxima de trabajo que la placa puede manejar con disipación adecuada. Las celdas también tienen su propio límite de descarga: un pack de celdas 18650 comunes no puede entregar 40A de forma segura. Elige celdas de alta descarga si tu equipo lo requiere.
Si quieres conocer más sobre estos sistemas, consulta el artículo sobre el battery management system en Wikipedia.
Galería de imágenes
Preguntas frecuentes sobre el BMS 5S 40A
¿Cuántas celdas necesito?
Cinco celdas de litio de 3.7V en serie.
¿Qué voltaje tiene el pack?
18.5V nominal y 21V con carga completa.
¿Qué cargador uso?
Un cargador específico de 21V para baterías de litio.
¿Sirve para celdas 21700?
Sí, para celdas de litio ion de 3.7V, respetando su corriente máxima.
Mira más productos de la categoría Baner Pila Bateria Cargador en Electrónica Cyber.
¿Por qué comprar en Electrónica Cyber?
Somos una tienda de electrónica en Santa Cruz con envíos a toda Bolivia y Brasil. Te asesoramos antes de comprar para que elijas el repuesto correcto y no pierdas tiempo ni dinero. Haz tu pedido por WhatsApp al 60017257 y recibe atención personalizada.
