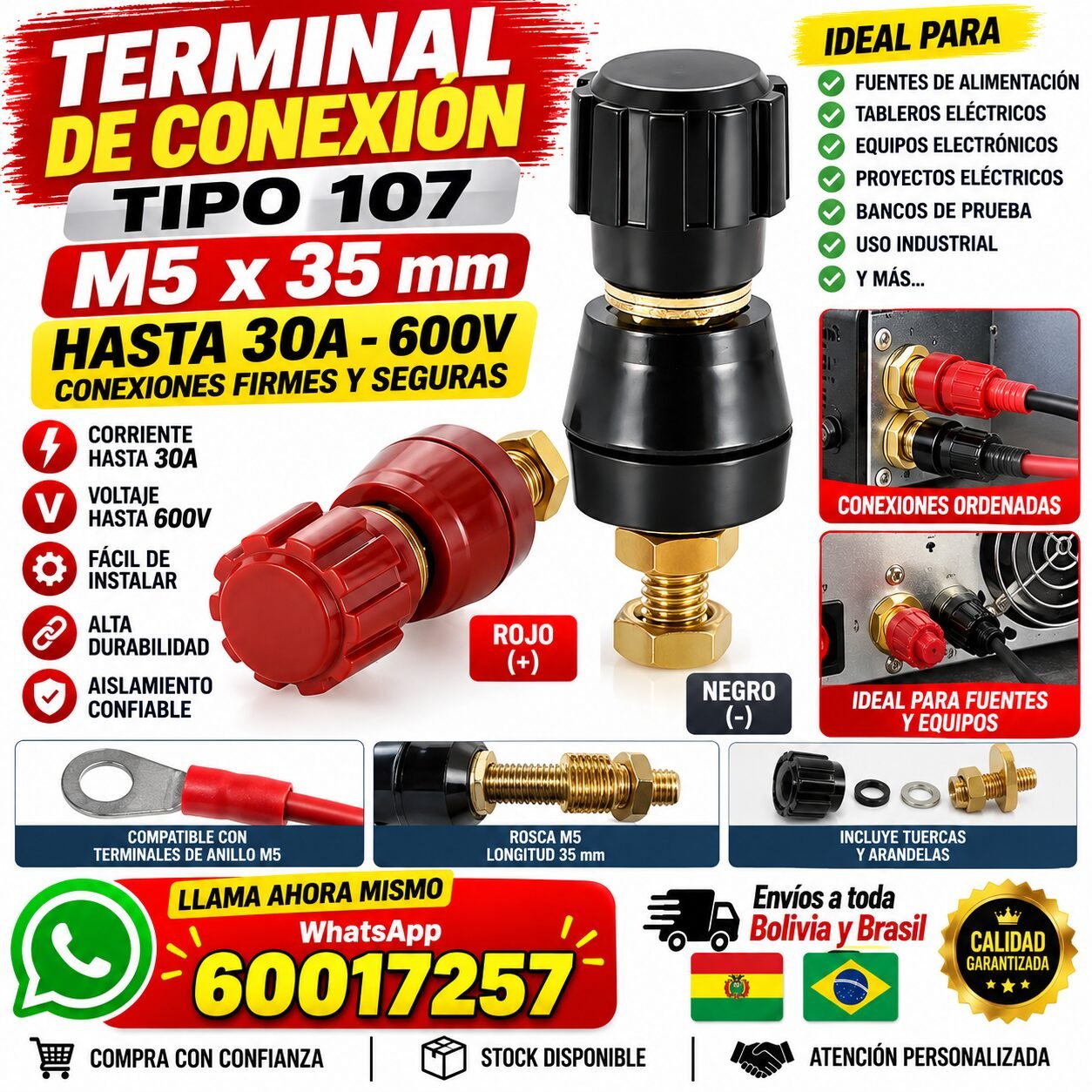

El borne de conexión tipo 107 con rosca M5 de 35 mm es un terminal de panel robusto para salidas de alimentación en fuentes de laboratorio, cargadores de baterías, inversores, bancos de prueba, amplificadores y equipos caseros. Permite conectar cables con terminal de ojo, horquilla, cable pelado o, según el modelo, conectores banana. Los colores rojo y negro identifican la polaridad.
Contenido
Características del borne
- Tipo: 107, borne de panel
- Rosca: M5
- Largo: 35 mm
- Corriente indicada: hasta 30A
- Tensión indicada: hasta 600V
- Colores: rojo y negro según versión
- Montaje roscado con tuercas y arandelas aislantes
Los valores de corriente y tensión son límites indicados por el vendedor; la corriente real depende de la sección del cable, el apriete y la temperatura. Deja margen en aplicaciones continuas.
Cómo instalarlo en un panel
- Perfora el panel con un agujero del diámetro adecuado para el cuerpo del borne.
- Coloca la arandela aislante por ambos lados si el panel es metálico.
- Ajusta la tuerca de fijación con firmeza.
- Conecta el cable interno con un terminal de ojo y la segunda tuerca.
- Verifica que el borne no gire y que no haya contacto con el panel metálico.
Usos del borne de conexión
- Salidas de fuentes de laboratorio y cargadores
- Bornes de baterías en bancos de prueba
- Inversores y sistemas solares caseros
- Amplificadores y equipos de audio de potencia
- Tableros didácticos y equipos de taller
Consejos
Usa siempre el color rojo para positivo y negro para negativo. Aprieta bien las tuercas: una conexión floja con corriente alta genera calor. Para corrientes altas, usa terminales de ojo crimpados en lugar de cable pelado.
Para conocer más sobre este tipo de conector, revisa el artículo sobre el conector banana en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Borne de Conexión 107 M5 x 35 mm 30A 600V, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
¿Por qué usar bornes de calidad?
En equipos que entregan corriente alta, como fuentes de laboratorio o cargadores, el borne es el punto donde más se nota una mala conexión: un borne pequeño o flojo se calienta, pierde voltaje y puede derretir el panel. Un borne de conexión robusto con rosca M5 ofrece mayor superficie de contacto y un apriete firme, aumentando la seguridad y la vida útil del equipo. También facilita conectar y desconectar cables con frecuencia sin desgastar el panel.
Si armas una fuente o un banco de pruebas, combina estos bornes con un voltímetro y amperímetro de panel para controlar la salida.
Galería de imágenes
Preguntas frecuentes sobre borne de conexión
¿Qué rosca tiene?
Rosca M5.
¿Cuánta corriente soporta?
Hasta 30A indicados, con cable y apriete adecuados.
¿Se puede montar en panel metálico?
Sí, usando las arandelas aislantes.
¿Viene en rojo y negro?
Sí, según versión.
