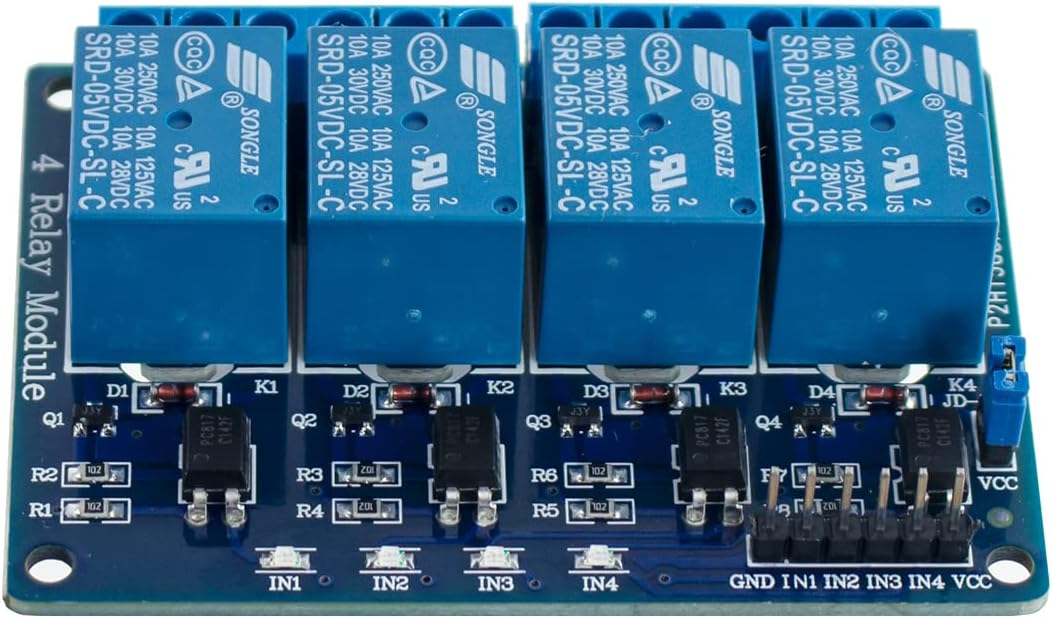

El módulo relay de 4 canales 12V con optoacoplador es la herramienta definitiva para llevar tus proyectos de automatización a otro nivel. Diseñado con aislamiento óptico (light coupling), este módulo ofrece mayor seguridad, estabilidad y protección para tus placas Arduino, ESP32, controladores industriales o sistemas de domótica.
⚡ Cada canal es capaz de controlar cargas de hasta 250V AC o 30V DC, permitiendo el manejo de luces, ventiladores, bombas, puertas automáticas, alarmas, cerraduras eléctricas y más. Además, su diseño con LED indicadores y bornes de tornillo facilita la instalación y diagnóstico.
🔒 Gracias al acoplamiento óptico, los pines de entrada quedan aislados eléctricamente del lado de carga, evitando que picos de voltaje dañen tu placa base. Una función esencial en entornos industriales o educativos.
-
✅ Deseo de controlar múltiples dispositivos eléctricos desde Arduino
-
✅ Deseo de evitar daños por voltajes altos o picos en la placa madre
-
✅ Deseo de automatizar casas, talleres o laboratorios de forma segura
-
✅ Deseo de crear proyectos educativos o domóticos confiables
-
✅ Deseo de gestionar luces, cerraduras, ventiladores o bombas desde un sistema central
🏆 5 Casos de éxito reales (Bolivia)
-
🏠 Héctor Ayala – Santa Cruz: “Automatizamos luces y ventiladores en una vivienda usando este módulo con ESP32. ¡Estable y sin fallas!”
-
🔐 Fabiola Nina – La Paz: “Lo usamos con un Arduino y Alexa para abrir cerraduras eléctricas en un edificio de oficinas.”
-
🧪 Marco Ríos – Cochabamba: “Perfecto para prácticas con estudiantes. Seguridad eléctrica garantizada con el optoacoplador.”
-
🏭 Daniela Vargas – Tarija: “Instalamos este relay en una granja para controlar bombas de agua y luz perimetral.”
-
💡 Roberto Quispe – Oruro: “Controla 4 lámparas desde mi app con WiFi + ESP8266. Módulo resistente, fácil de usar.”

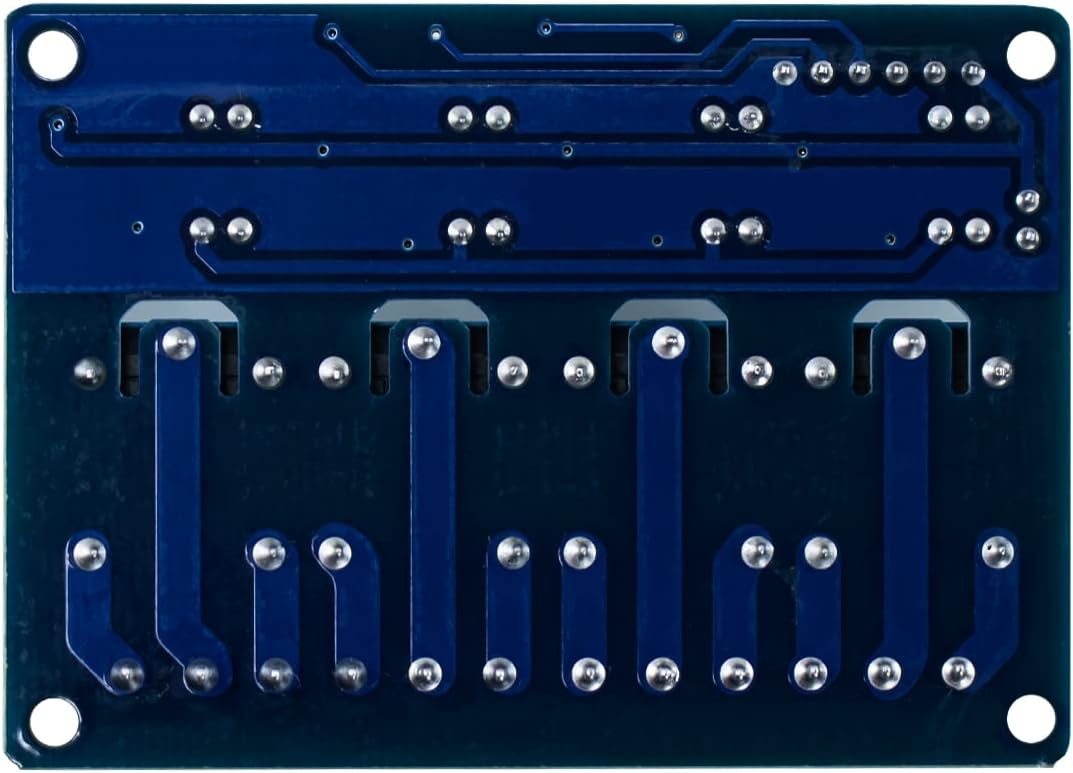

📄 Ficha Técnica – Módulo Relay 4 Canales 12V con Optoacoplador
| Especificación | Valor |
|---|---|
| Canales | 4 canales independientes |
| Voltaje de operación | 12V DC |
| Voltaje de control lógico | 3.3V / 5V (compatible con Arduino, ESP) |
| Corriente de salida | Hasta 10A por canal |
| Tipo de aislamiento | Optoacoplador (acoplamiento por luz) |
| Voltaje de carga soportado | 250V AC o 30V DC |
| Indicadores LED | Sí, uno por cada canal |
| Terminales de salida | Bornes de tornillo reforzados |
| Dimensiones aprox. | 73 mm x 50 mm |
| Compatibilidad | Arduino, ESP32, Raspberry Pi, PLC, etc. |

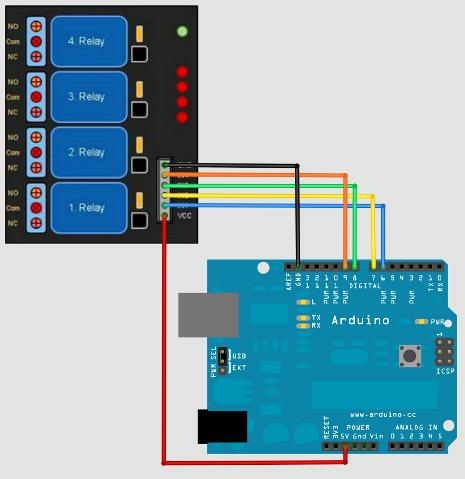

🧩 Paso a paso de instalación y uso
-
🔌 Alimenta el módulo con 12V DC en el pin VCC (NO conectar 5V de Arduino directamente).
-
📥 Conecta los pines IN1–IN4 a los pines digitales de tu microcontrolador.
-
🧠 GND común entre Arduino y módulo.
-
🔧 Conecta tu carga (ventilador, lámpara, bomba) entre COM y NO del relay.
-
🧪 En tu código, activa cada pin como salida:
digitalWrite(IN1, LOW); // relay activado
digitalWrite(IN1, HIGH); // relay desactivado
✅ Prueba canal por canal y asegúrate de que los LEDs indicadores se enciendan.
hernan –
⭐️⭐️⭐️⭐️⭐️
Fernando Choque – La Paz: “Controlé 4 luces desde un ESP8266 sin problemas. Súper estable y confiable.”
