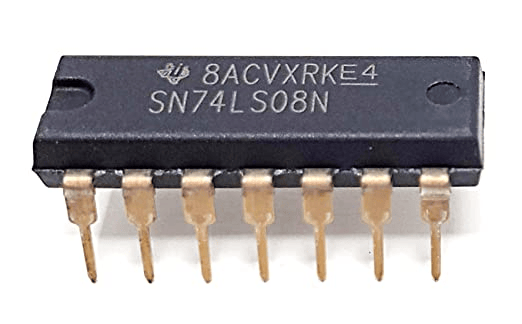

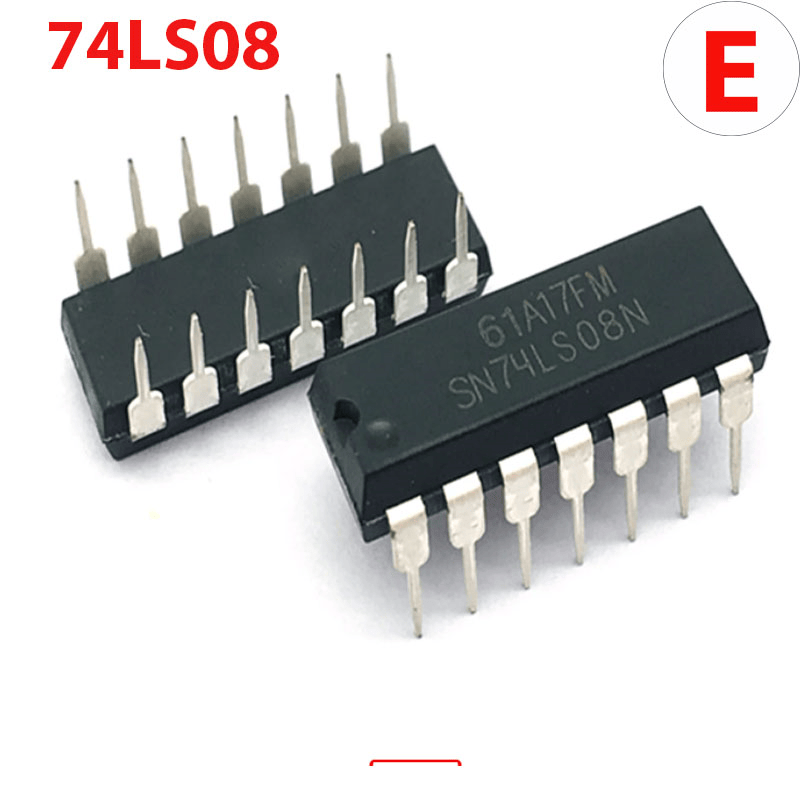

¿Alguna vez tu proyecto falló por una lógica mal diseñada o componentes genéricos de baja calidad? 😤 El 74LS08 es la solución definitiva para quienes no pueden permitirse errores. Este circuito integrado con 4 compuertas AND de 2 entradas, en formato DIP-14, está diseñado con tecnología Low Power Schottky TTL, garantizando una respuesta ultra rápida (9ns) y un consumo mínimo.
💎 Fabricado con los más altos estándares internacionales, cada chip es probado y certificado para aplicaciones críticas en automatización industrial, robótica, control de señales, seguridad electrónica y educación técnica avanzada.
A diferencia de imitaciones baratas, este modelo cuenta con una estructura interna robusta, recubierta con resina epóxica, que asegura una durabilidad superior incluso en ambientes húmedos o con polvo. Lo que otros no logran, el 74LS08 sí lo cumple, sin falsos disparos, sin retardos, sin errores.
🎯 Deseos que cumple:
-
Precisión total en lógica binaria compleja.
-
Reducción del consumo energético en automatizaciones.
-
Compatibilidad plena con microcontroladores y sensores TTL.
-
Ensambles rápidos en protoboards o PCBs sin herramientas especiales.
-
Mayor vida útil gracias a materiales certificados de alto nivel.
📦 Ficha Técnica Expandida:
| Especificación | Valor |
|---|---|
| Modelo | 74LS08 |
| Función | 4 compuertas AND de 2 entradas |
| Encapsulado | DIP-14 (montaje THT) |
| Voltaje de operación | 4.75V – 5.25V |
| Corriente de entrada | 1 mA (típico) |
| Corriente de salida | -0.4 mA (HIGH), 8 mA (LOW) |
| Tiempo de propagación | 9 ns (típico) |
| Temperatura de operación | 0°C a +70°C |
| Compatibilidad | TTL estándar |
| Certificación | ISO 9001 – ROHS – CE |
🛠️ Paso a Paso de Uso:
-
Identifica la muesca o punto del pin 1 en el encapsulado DIP.
-
Inserta el chip en protoboard o PCB según tu diagrama lógico.
-
Conecta Vcc (pin 14) a 5V y GND (pin 7) a tierra.
-
Aplica señales TTL a las entradas (A y B) de cada compuerta.
-
Lee las salidas lógicas desde los pines correspondientes (Y).
-
Verifica con LED o multímetro si la lógica AND funciona correctamente.
