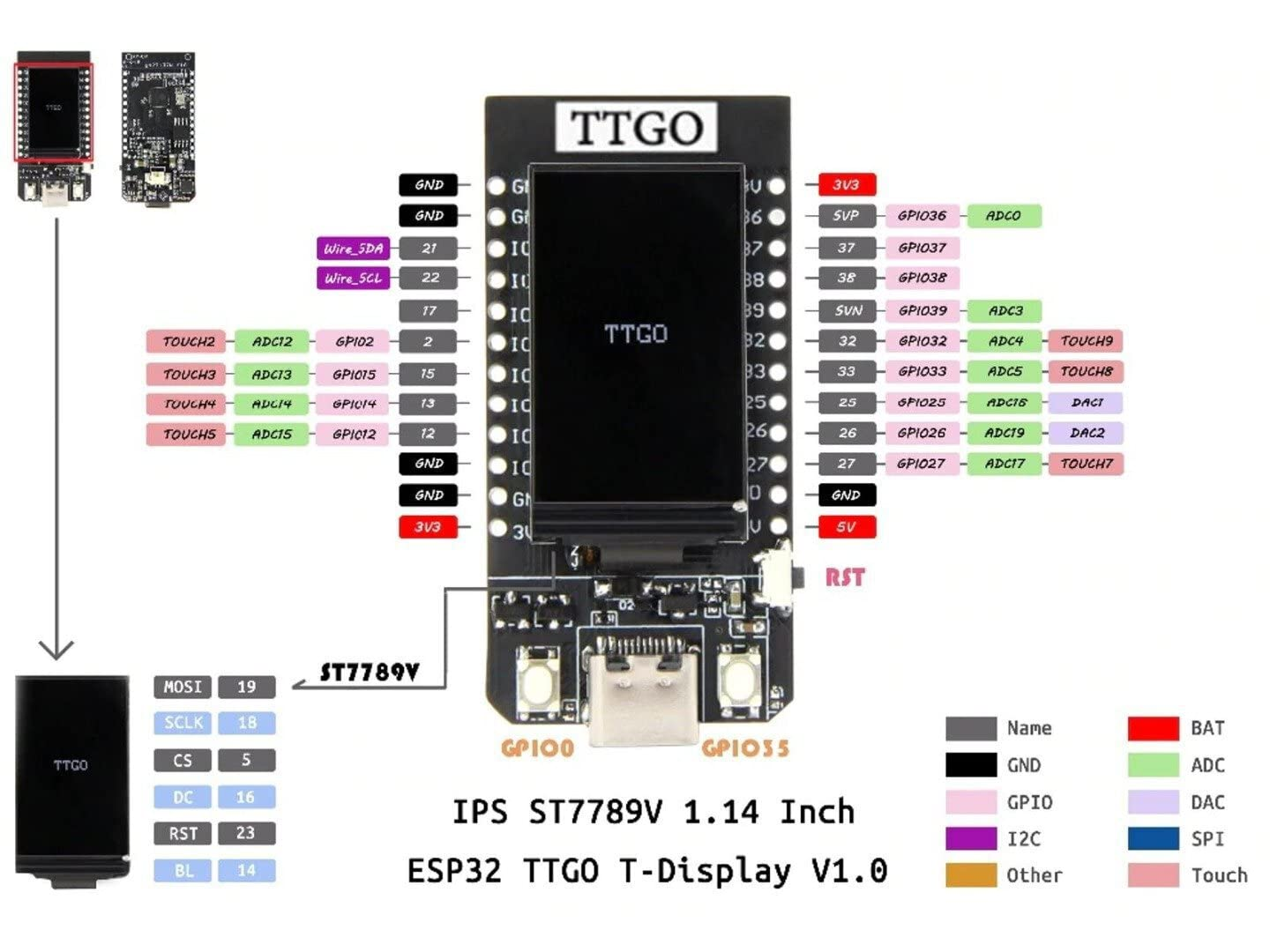

🧠 TTGO T-Display ESP32 con Pantalla LCD 1.14” – Potencia WiFi + Bluetooth en la Palma de tu Mano

El TTGO T-Display ESP32 es una placa de desarrollo todo-en-uno que combina conectividad WiFi + Bluetooth y una pantalla TFT LCD a color de 1.14 pulgadas, facilitando el monitoreo en tiempo real de tus variables o interfaces sin necesidad de periféricos adicionales.

Basado en el potente ESP32 (dual core, 240MHz), este módulo es perfecto para prototipos en domótica, automatización, sensores ambientales, wearables, paneles de control y más.
Compatible con Arduino IDE, PlatformIO y MicroPython, cuenta con botones integrados, USB-C y soporte para baterías Li-Ion.

FABRICADO CON LOS MEJORES MATERIALES Y CERTIFICADOS

• PCB de alta calidad con acabado dorado

• Pantalla protegida con capa antirrayaduras

• ESP32 certificado CE y FCC

• Conector USB tipo C reforzado

• Compatible con baterías Li-ion recargables

• 🏡 Luis Terrazas (Santa Cruz) lo usó para un sistema de apertura remota de portón, controlado desde celular con Bluetooth.

• 📡 Erika Moya (La Paz) desarrolló un mini dashboard con lecturas de CO2 en tiempo real usando sensores y el LCD.

• 🔋 Ramiro Céspedes (Cochabamba) creó un monitor portátil de voltaje y temperatura para baterías solares.

• 🤖 Karen Gómez (Oruro) implementó un panel de estado para su robot autónomo de competencia.

• 🧪 José Pinto (Sucre) lo empleó para visualizar datos de sensores en un laboratorio móvil educativo.

🔧 Especificaciones de Hardware

🔹 Chipset

• ESPRESSIF-ESP32 microprocesador Xtensa® de 32 bits, de núcleo simple o doble a 240 MHz

🔹 Memoria FLASH

• 4MB QSPI Flash

🔹 SRAM

• 520 kB SRAM

🔹 Botón

• Botón de Reset (reinicio)

🔹 USB a TTL

• CP2104

🔹 Interfaces Modulares

• UART, SPI, SDIO, I2C, PWM para LED y TV, I2S, IR, GPIO, ADC, sensor táctil capacitivo, DAC, LNA preamplificador

🔹 Pantalla

• IPS ST7789V de 1.14 pulgadas

🔹 Voltaje de trabajo

• 2.7V a 4.2V

🔹 Corriente de trabajo

• Aproximadamente 67mA

🔹 Corriente en reposo

• Aproximadamente 350μA

🔹 Rango de temperatura de trabajo

• -40 °C a +85 °C

🔹 Tamaño y peso

• 51.52 x 25.04 x 8.54 mm

• 7.81 gramos

---

🔌 Especificaciones de Alimentación

🔹 Fuente de alimentación

• USB 5V/1A

🔹 Corriente de carga

• 500mA

🔹 Batería

• Batería de litio de 3.7V

🔹 Conector JST

• 2 pines, 1.25mm

🔹 Puerto USB

• Tipo-C

---

📶 Wi-Fi

🔹 Estándares de certificación

• FCC / CE-RED / IC / TELEC / KCC / SRRC / NCC (para el chip ESP32)

🔹 Protocolo

• 802.11 b/g/n (hasta 150Mbps en 802.11n)

• Soporte para A-MPDU y A-MSDU

• Intervalo de protección de 0.4μs

🔹 Rango de frecuencia

• 2.4GHz a 2.5GHz (2400M ~ 2483.5M)

🔹 Potencia de transmisión

• Hasta 22dBm

🔹 Distancia de comunicación

• Hasta 300 metros

---

📱 Bluetooth

🔹 Protocolo

• Cumple con el estándar Bluetooth v4.2 BR/EDR y BLE

🔹 Frecuencia de radio

• Receptor NZIF con sensibilidad de -97dBm

• Emisor Clase 1, 2 y 3, con tecnología AFH

🔹 Frecuencia de audio

• Compatible con códecs CVSD y SBC

---

💻 Especificaciones de Software

🔹 Modos Wi-Fi

• Station / SoftAP / SoftAP + Station / P2P

🔹 Mecanismo de seguridad

• WPA / WPA2 / WPA2-Enterprise / WPS

🔹 Tipo de cifrado

• AES / RSA / ECC / SHA

🔹 Actualización de firmware

• Por UART o OTA (Over-The-Air) a través de red o host

🔹 Desarrollo de software

• Soporta desarrollo en la nube / SDK para firmware personalizado

🔹 Protocolos de red

• IPv4, IPv6, SSL, TCP/UDP, HTTP, FTP, MQTT

🔹 Configuración de usuario

• Comandos AT, servidor en la nube, aplicación para Android/iOS

🔹 Sistema Operativo

• FreeRTOS

PASO A PASO DE INSTALACIÓN / USO

1. 🔌 Conecta vía USB-C al PC.

2. 🧠 Instala drivers CP210x si es necesario.

3. ⚙️ Configura Arduino IDE o PlatformIO con ESP32 Boards.

4. 📲 Selecciona el puerto y modelo “ESP32 Dev Module”.

5. 🧪 Carga un ejemplo básico (como Blink o mostrar texto en LCD).

6. 🖼️ Utiliza la librería TFT_eSPI para mostrar gráficos o datos.

7. 🔋 Puedes añadir batería Li-ion por el conector JST para proyectos portátiles.

¿CUÁLES SON LAS FORMAS PODEROSAS EN LAS QUE ESTE MÓDULO RESUELVE PROBLEMAS?

1. Pantalla integrada a color: elimina la necesidad de pantallas externas.

2. WiFi + Bluetooth: conecta sensores, teléfonos y redes fácilmente.

3. Compacto y potente: ideal para espacios reducidos, sin sacrificar rendimiento.

4. Programación abierta: compatible con múltiples entornos, sin frustraciones.

5. Autonomía con batería: funciona sin estar conectado a la corriente, ideal para campo o movilidad.
