Controlador de velocidad PWM L298P

Controlador de velocidad PWM L298P

Especificaciones técnicas:
1. Parte lógica del voltaje de entrada VD: 5 V
2. Parte accionada del voltaje de entrada VS: entrada VIN 6,5 ~ 12 V, entrada PWRIN 4,8 ~ 35 V
3. Parte lógica de la corriente de trabajo Iss: <36 mA
4. Parte accionada de la corriente de funcionamiento Io: <2 A
5. Disipación de potencia máxima: 25 W (T = 75 Celsius)
6. Nivel de entrada de la señal de control: Alto 2,3 V bajo – 0,3 V
7. Temperatura de trabajo: -25 + 130 Celsius
8. Interfaz de hardware: terminal de paso de 5,0 mm
9 clip de cinturón y se puede controlar a través de la señal de acceso de la fila delantera
10. Tipo de unidad: controlador de puente H de doble potencia
11 Ocupación de pines: D4 ~ D7 accionamiento directo Motor
12 compatible con modo PWM/PLL, control de velocidad del motor

¿Qué es un Controlador L298P?

El L298P es un circuito integrado diseñado específicamente para controlar motores DC. Actúa como un puente H, permitiendo que la corriente fluya en ambas direcciones a través del motor, lo que te da la capacidad de hacer que el motor gire hacia adelante o hacia atrás. Además, gracias a la modulación por ancho de pulso (PWM), puedes controlar la velocidad del motor de manera precisa.

Características Principales:

• Puente H: Permite controlar la dirección del motor.
• Modulación por Ancho de Pulso (PWM): Permite controlar la velocidad del motor ajustando el ancho de los pulsos de corriente.
• Alta corriente: Capaz de manejar motores que requieren corrientes relativamente altas.
• Fácil de usar: Requiere pocos componentes externos para su funcionamiento.
• Versátil: Se puede utilizar con una amplia variedad de motores DC.
• Protección térmica: Incorpora protección contra sobrecalentamiento.

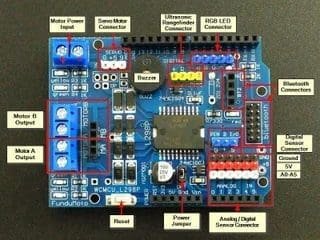

• Imagen del Producto:

  Se abre en una ventana nuevarobu.in

  L298P motor driver

  ¿Cómo funciona?

  El L298P recibe señales digitales de un microcontrolador (como Arduino o Raspberry Pi) y las convierte en señales analógicas para controlar el motor. Al variar el ancho de los pulsos PWM, se modifica la cantidad de energía que llega al motor, lo que a su vez controla su velocidad.

  Aplicaciones Típicas:

  • Robótica: Control de motores en robots móviles, brazos robóticos y otros proyectos.
  • Proyectos DIY: Construcción de vehículos RC, máquinas expendedoras, puertas automáticas y otros dispositivos.
  • Automatización industrial: Control de pequeños motores en procesos industriales.
