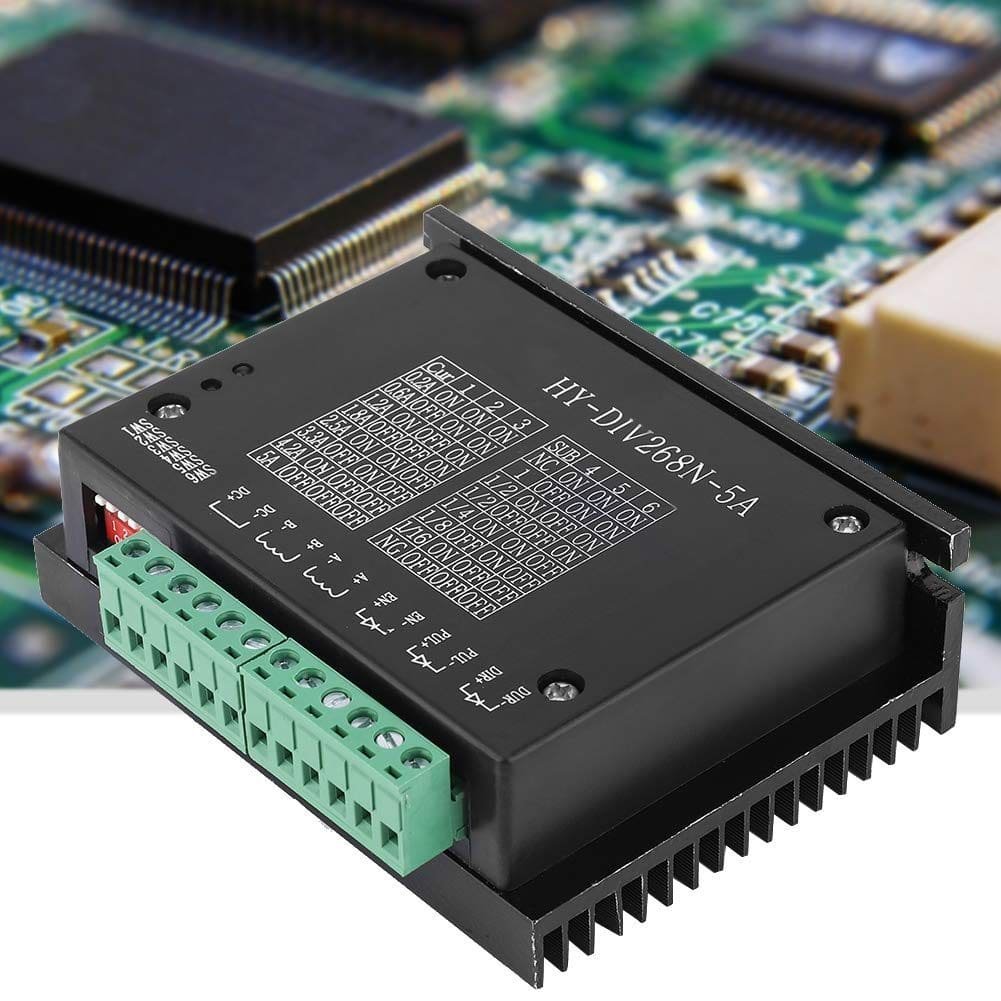

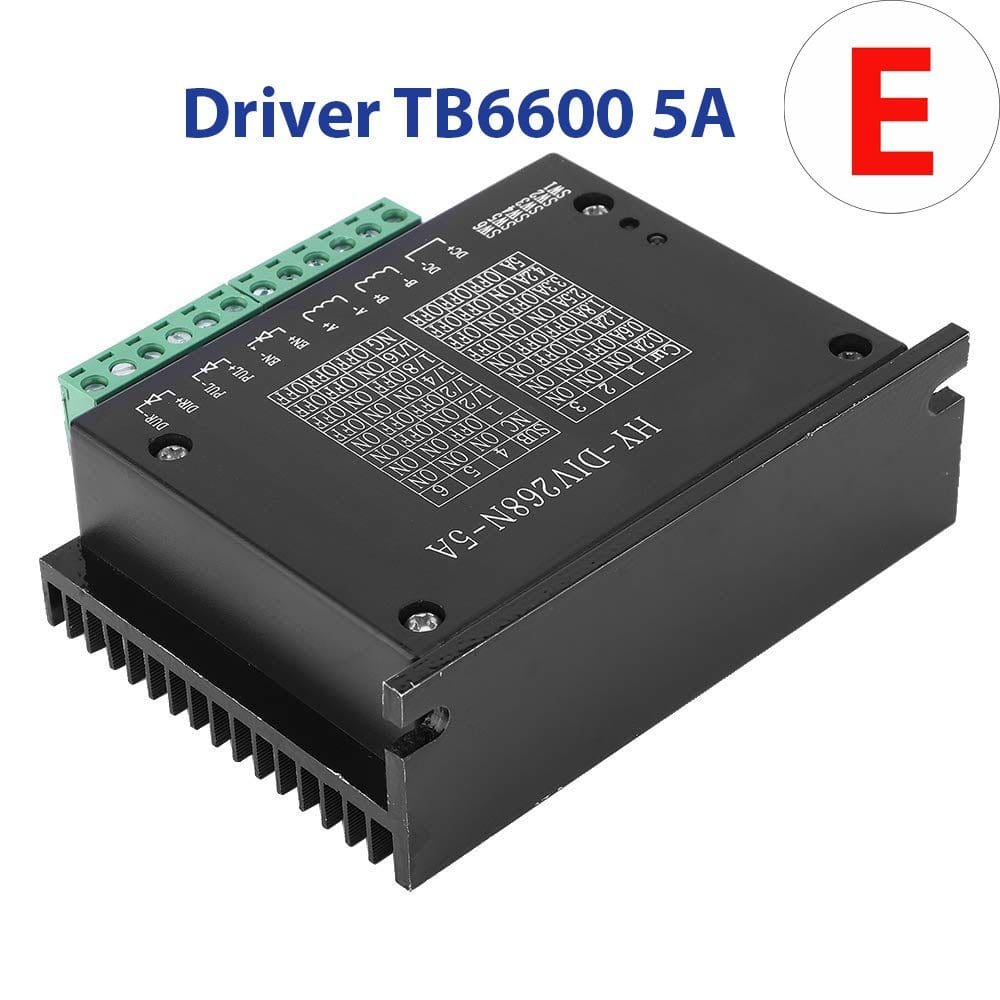

Driver TB6600 5A – Calidad de Fabricación y Rendimiento Excepcional para Superar a la Competencia

Driver TB6600 5A – Calidad de Fabricación y Rendimiento Excepcional para Superar a la Competencia

Potenciado del Torque: Su corriente de 5A ofrece un mayor par en motores que demandan fuerza, previniendo que se mantengan a nivel medio durante los desplazamientos.
Microstepping Avanzado (1 a 1/32): Facilita la modificación de la resolución de acuerdo a la demanda, balanceando rapidez y precisión.
Resguardo Ante Sobrecarga y Cortocircuito: Un sistema avanzado que desconecta en circunstancias de peligro, protegiendo la electrónica de perjuicios costosos.
Disipador de Calor de Gran Eficacia: Mantiene el motor en funcionamiento bajo cargas elevadas, ideal para largas jornadas de producción en torno a máquinas CNC o impresoras 3D.
Extensa Compatibilidad: Operación ideal con Arduino, Mach3, GRBL y otras plataformas, lo que permite su incorporación en diversos proyectos.
Por qué sobresale sobre otros productos en el mercado:

Regulación Rigurosa de Calidad: Cada unidad se somete a ensayos de gran tensión que aseguran un rendimiento constante y una mayor durabilidad.
Materiales de Alta Calidad: Carcasa metálica duradera, elementos electrónicos exactos y un diseño enfocado en la longevidad.
Aplicaciones Sobresalientes y Resultados Específicos:

Los usuarios de impresoras 3D han reportado menos fallos en los componentes al conseguir movimientos constantes en los ejes X e Y. Los talleres de carpintería CNC garantizan cortes más precisos y disminuyen paradas inesperadas al emplear este TB6600.

Características:

– Modo seleccionable de micro paso (1/1, 1/2, 1/4, 1/8, 1/16 paso).
– Control de corriente (en 8 pasos de 0,2 A a 5 A).
– Voltaje de entrada DC: 8 ~ 50V (Voltaje operativo: 12V – 42V)
– Corriente de entrada de 1 a 5 A
– Corriente de salida:
IOUT= 5.0 A (Valor nominal máximo absolutos, pico, de 100 ms)
IOUT= 4.5 A (rango de operación, valor máximo)
– Temperatura de funcionamiento: -10 to 45 ℃
– Temperatura de almacenamiento: -40 ℃ to 70 ℃
– Peso: 200 gramos
– Entradas aisladas ópticamente
– Protección contra sobre voltaje, bajo voltaje, sobrecorriente y cortocircuitos.
– Alta velocidad de partida y torque.
– Carcasa de plástico negro resistente y disipador de calor de aluminio negro.

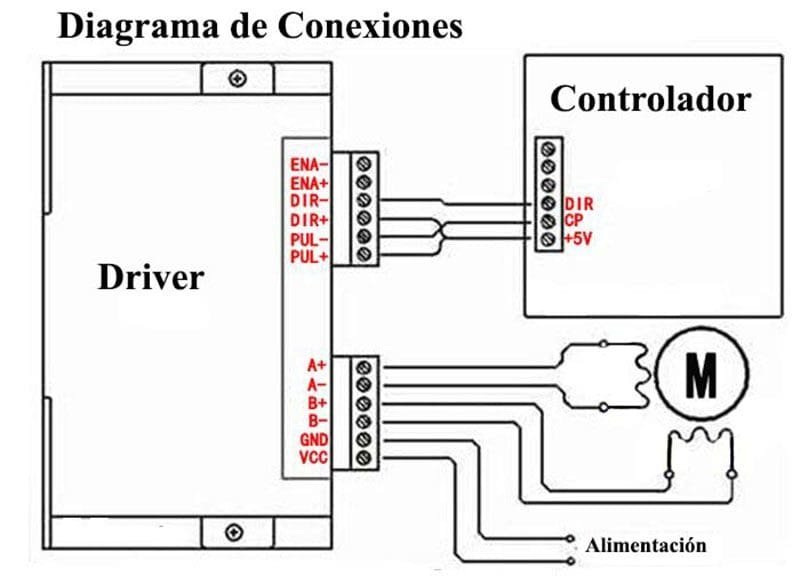

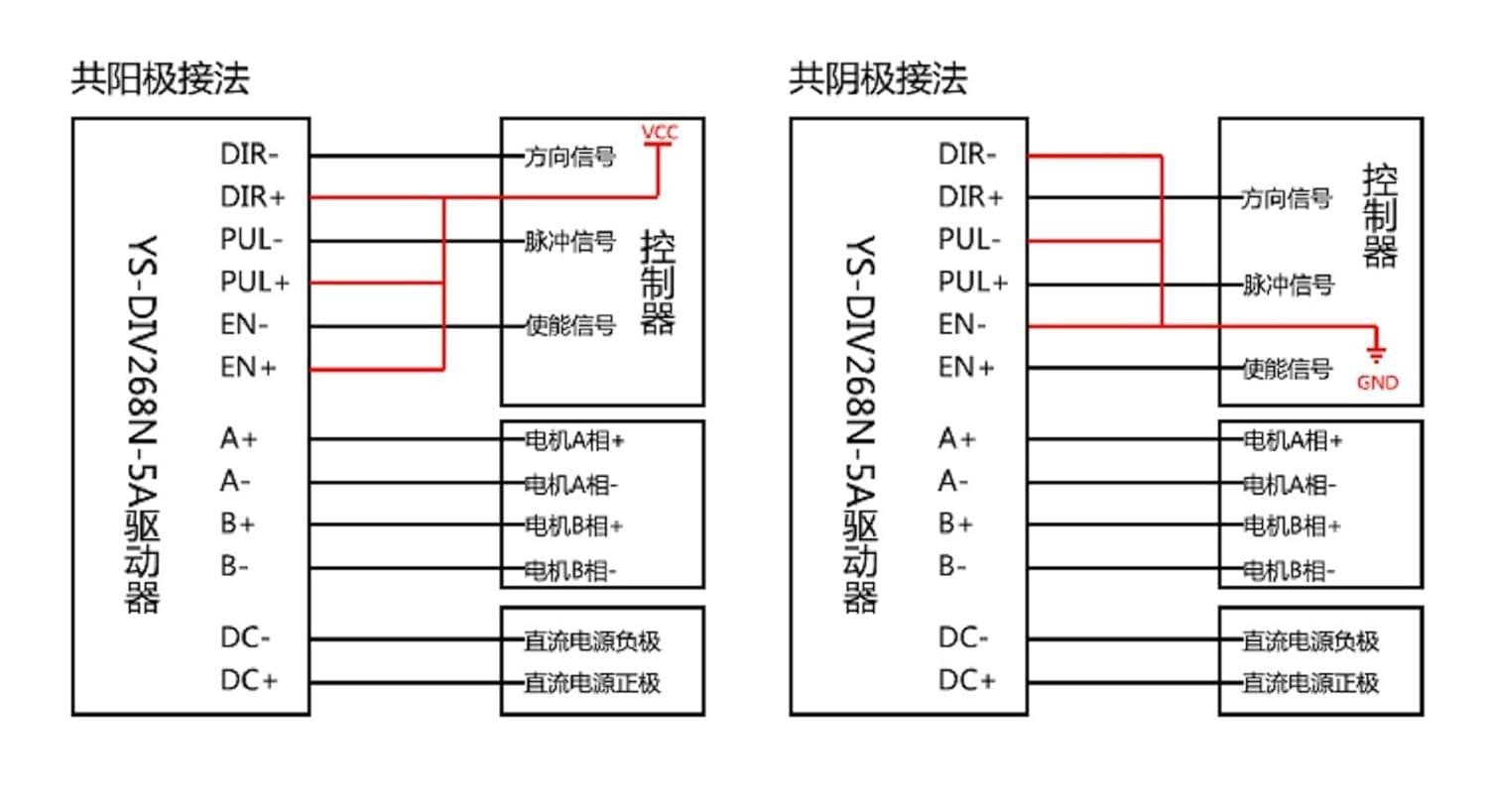

1.- Terminal 1 DC In
2.- Terminal 2 DC- In
3.- Terminal 3 Stepper Motor B- Out
4.- Terminal 4 Stepper Motor B Out
5.- Terminal 5 Stepper Motor A- Out
6.- Terminal 6 Stepper Motor A Out
7.- Terminal 7 Enable Signal DC in
8.- Terminal 8 Enable Signal DC- in
9.- Terminal 9 Pulse (Step) Signal DC in
10.- Terminal 10 Pulse (step) Signal DC- in
11.- Terminal 11 Direction Signal DC in
12.- Terminal 12 Direction Signal DC- in

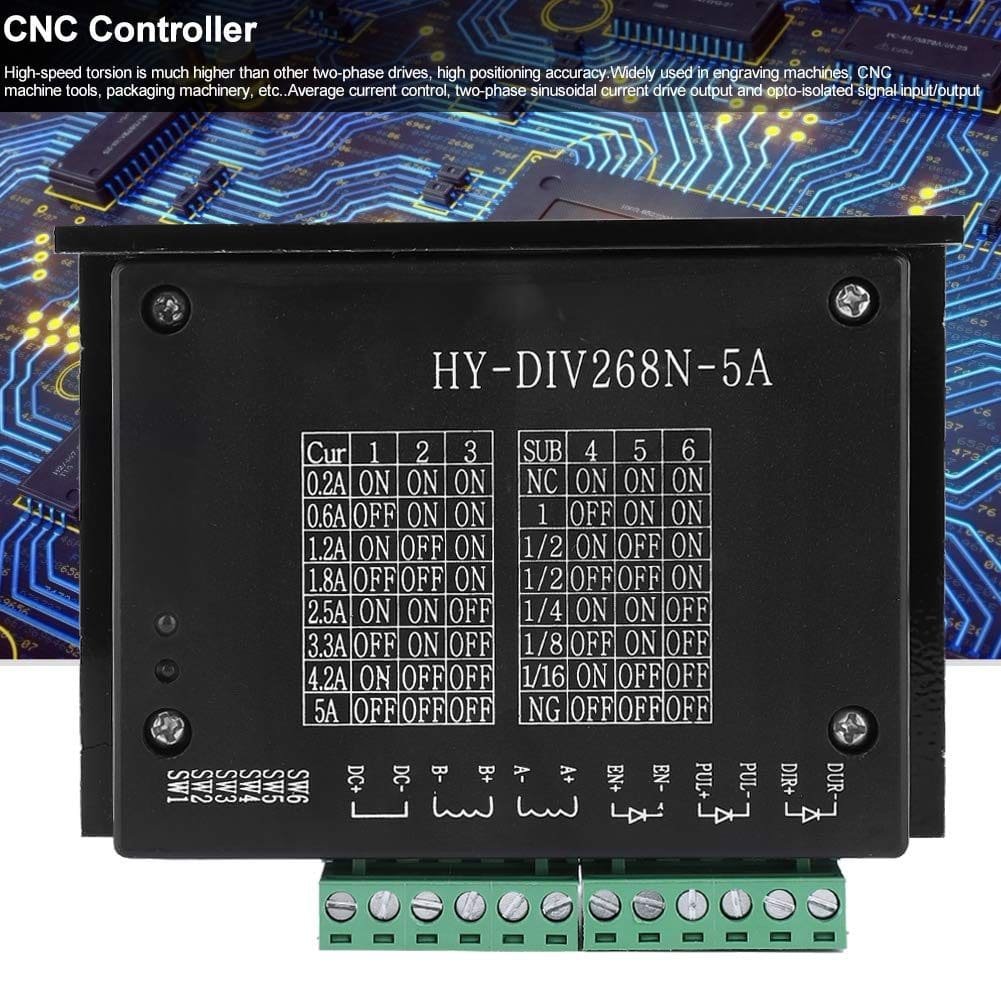

13.- Dip Switch Block for current and resolutionSW1 Current Setting
