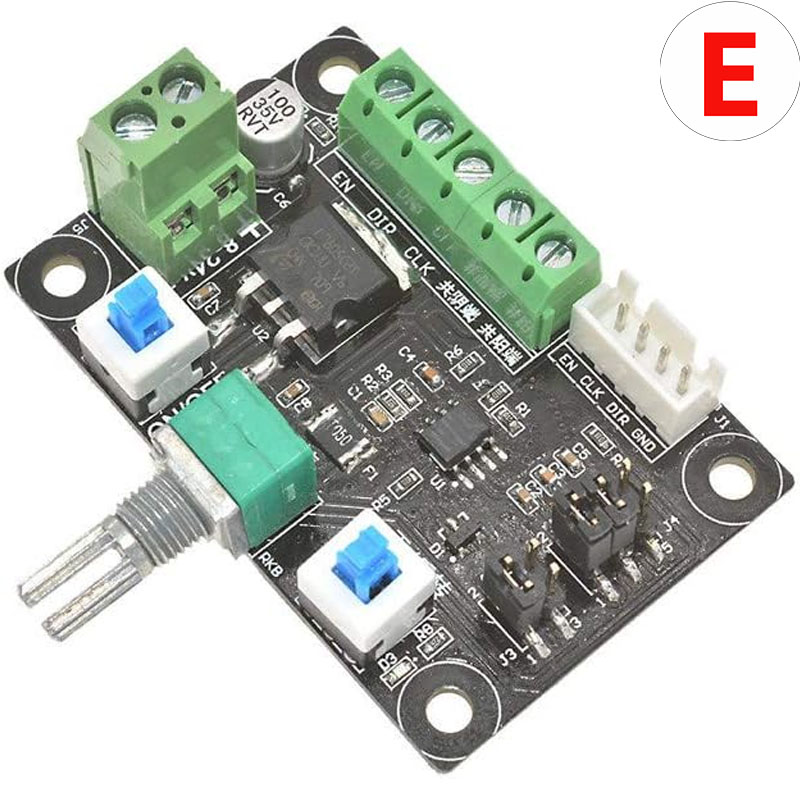

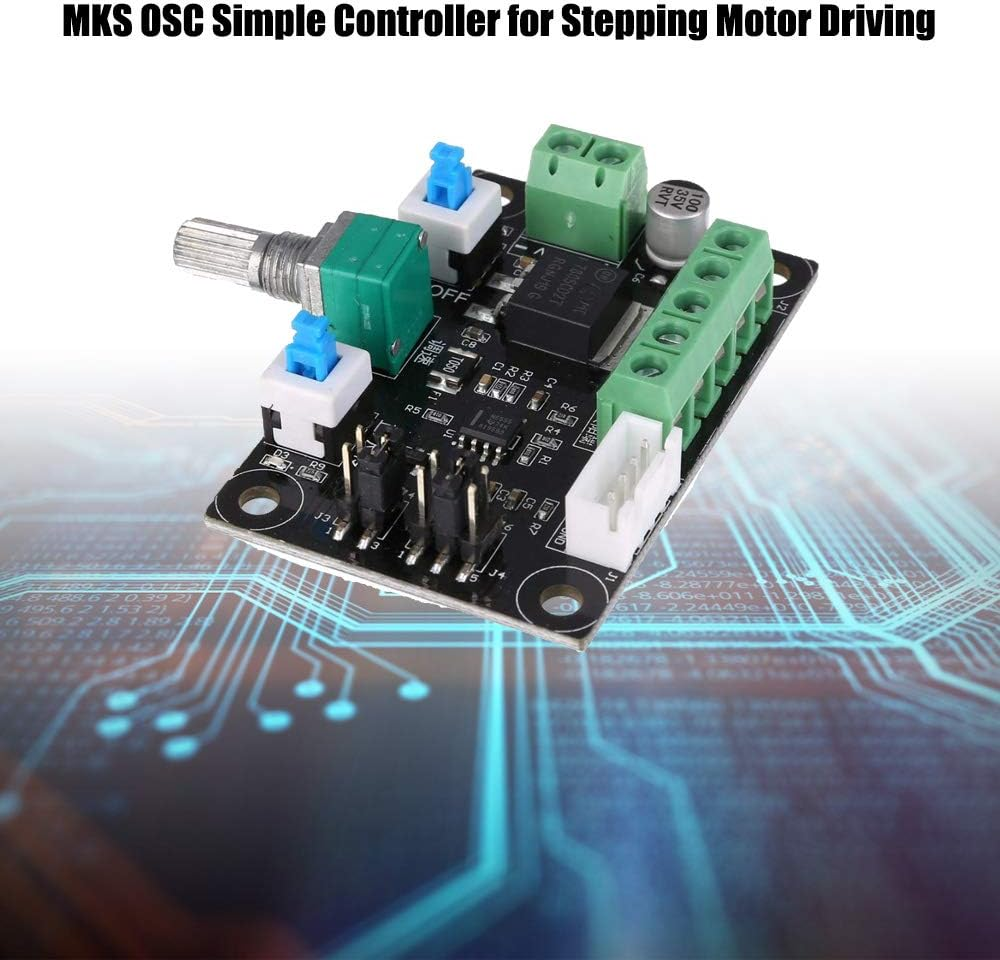

Con este módulo generador PWM puedes controlar motores paso a paso sin necesidad de microcontrolador, lo que lo hace ideal para pruebas rápidas, desarrollos educativos y bancos de pruebas. También es perfecto para estudiantes de electrónica, técnicos reparadores y desarrolladores de maquinaria. Tiene perillas físicas que permiten ajustar velocidad, frecuencia y dirección de forma intuitiva.
Funciona como fuente de señales independientes o como interfaz entre microcontroladores y drivers. ¡Lo barato no siempre es mejor! Este producto asegura confiabilidad a largo plazo en ambientes exigentes.
🎯 ¿Qué tipo de deseos cumple?
-
Deseo de automatizar tareas repetitivas con precisión y bajo costo.
-
Poder probar motores paso a paso sin necesidad de programación.
-
Diseñar maquinaria CNC, grabadores o robótica personalizada.
-
Montar un laboratorio de pruebas sin invertir en placas complejas.
-
Tener control total de velocidad y dirección sin perder estabilidad.
✅ 5 Casos de Uso Exitoso:
-
Técnico de robótica en Santa Cruz lo usó para calibrar motores NEMA de una fresadora CNC.
-
Estudiante de ingeniería en La Paz lo implementó en su tesis sobre automatización de etiquetadoras.
-
Docente en Tarija lo utiliza para prácticas de laboratorio sin riesgo de quemar placas costosas.
-
Maker de Cochabamba armó un sistema de seguimiento solar con motores controlados por este módulo.
-
Mecánico en El Alto lo incorporó en un prototipo de dispensador automatizado de lubricante industrial
| Especificación | Detalle |
|---|---|
| Voltaje de entrada | DC 12V a 24V |
| Señales de salida | PUL (Pulso), DIR (Dirección), ENA (Habilitar) |
| Tipo de señal | PWM cuadrada |
| Frecuencia ajustable | ~1Hz a 10kHz (según modelo) |
| Ajustes | 3 potenciómetros: velocidad, frecuencia, duty |
| Indicadores LED | Sí (salida de señal activa) |

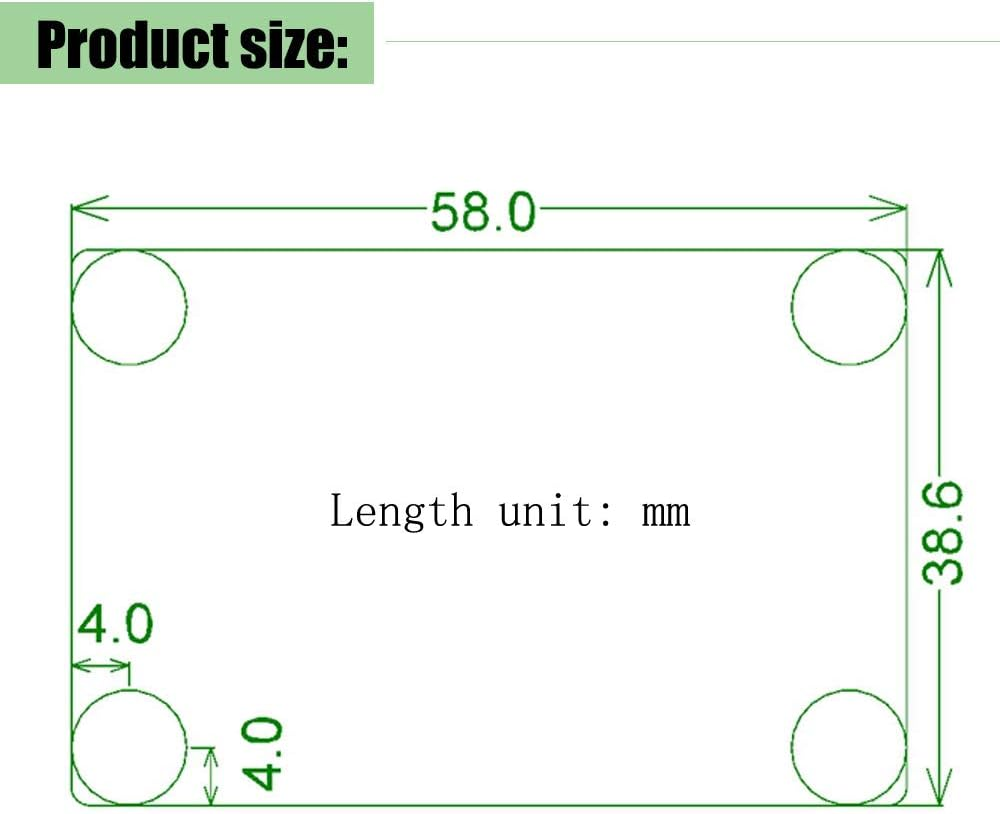

| Tamaño | Compacto – fácil de integrar en cualquier proyecto |
| Compatibilidad | A4988, DRV8825, TB6600, motores NEMA 17/23/34 |
| Material | PCB de alta calidad, componentes certificados |
| Protección | Contra polaridad invertida y sobrecorriente |
🛠️ Paso a Paso de Instalación/Uso:
-
🔌 Conecta la alimentación de 12V a 24V en los bornes de entrada (ver polaridad).
-

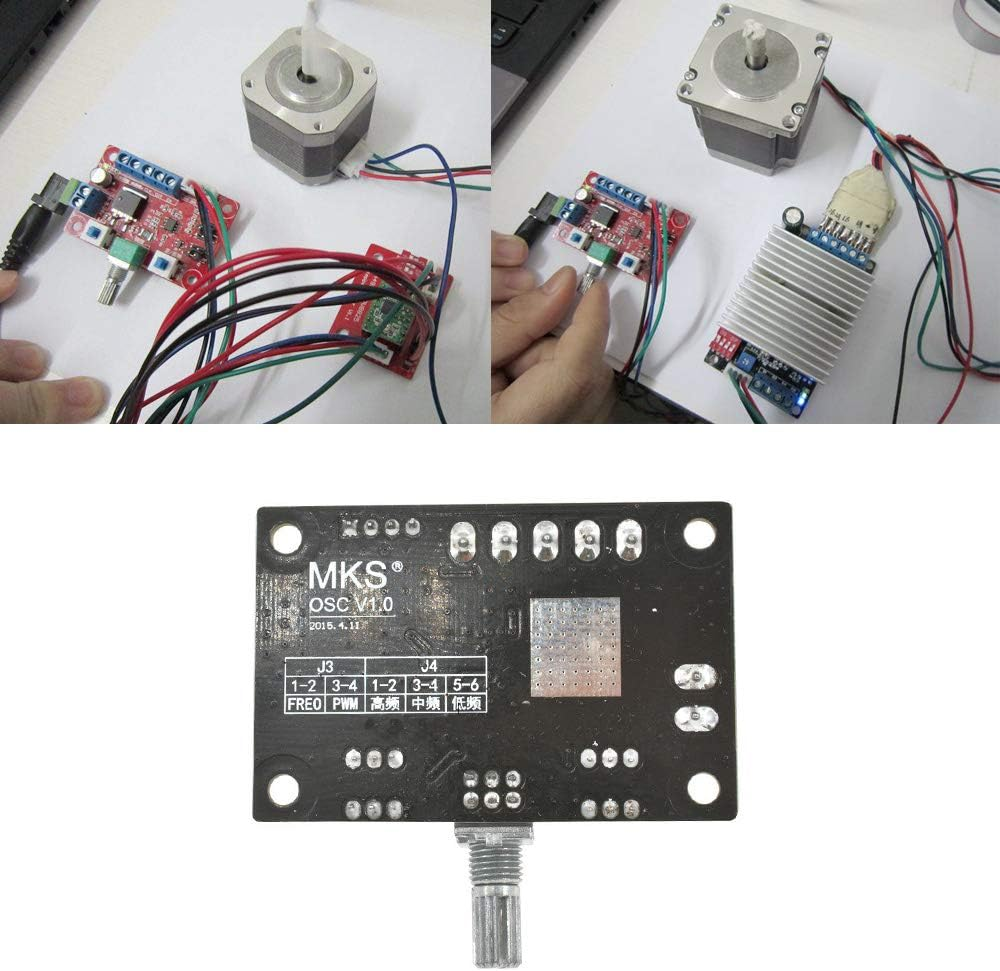

⚙️ Conecta las salidas PUL, DIR y ENA al driver de tu motor paso a paso.
-
🎛️ Ajusta las perillas para fijar velocidad, frecuencia y dirección según lo necesites.
-
💡 Observa los LED indicadores de señal y asegúrate de que el driver responde.
-
🧪 Haz pruebas moviendo el motor y ajustando parámetros para optimizar desempeño.
