¿Para qué se utiliza un convertidor MDB-RS232?
- Integración de sistemas de pago: Permite conectar dispositivos de pago MDB a sistemas de control basados en computadoras, como máquinas expendedoras, quioscos de autoservicio y máquinas de juego.
- Gestión de pagos: Facilita la gestión y el control de las transacciones de pago, permitiendo registrar y almacenar la información de cada transacción.
- Flexibilidad: Permite la conexión de múltiples dispositivos MDB a una sola computadora, simplificando la configuración y el mantenimiento.
Componentes típicos de un sistema con convertidor MDB-RS232
-

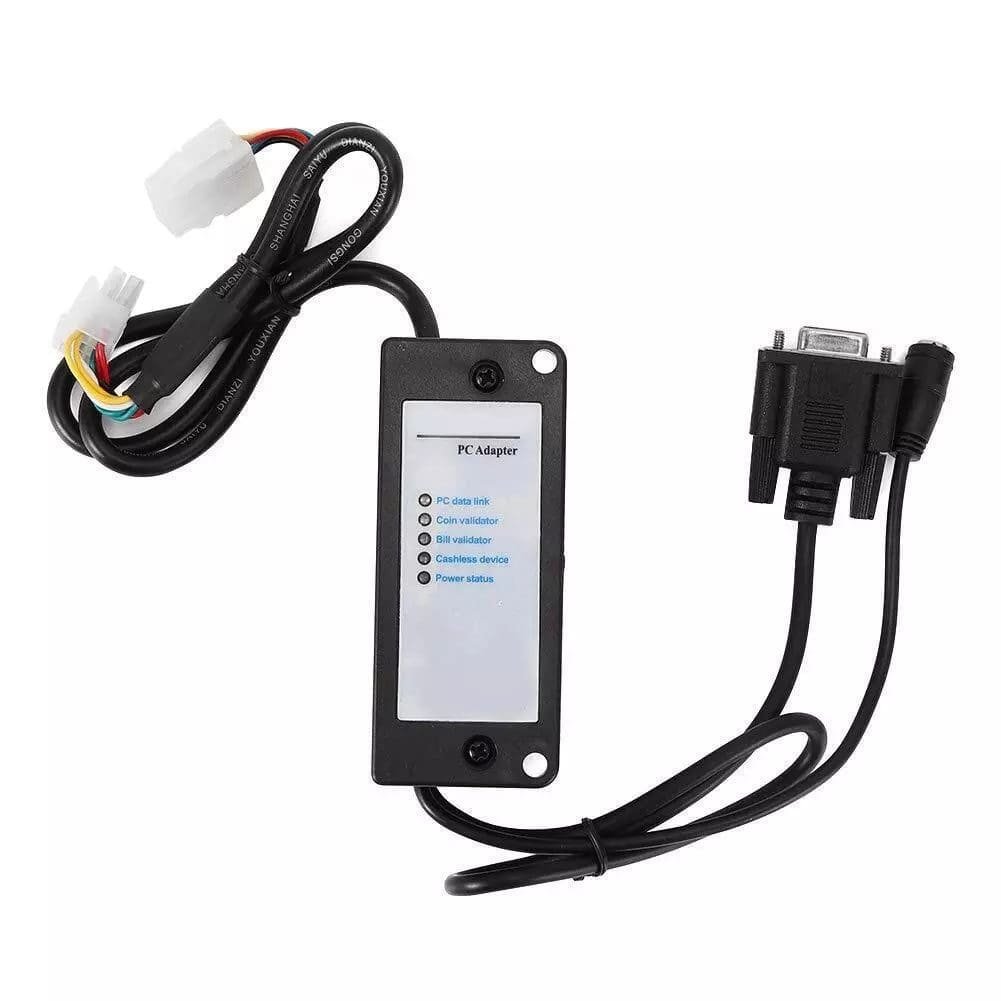

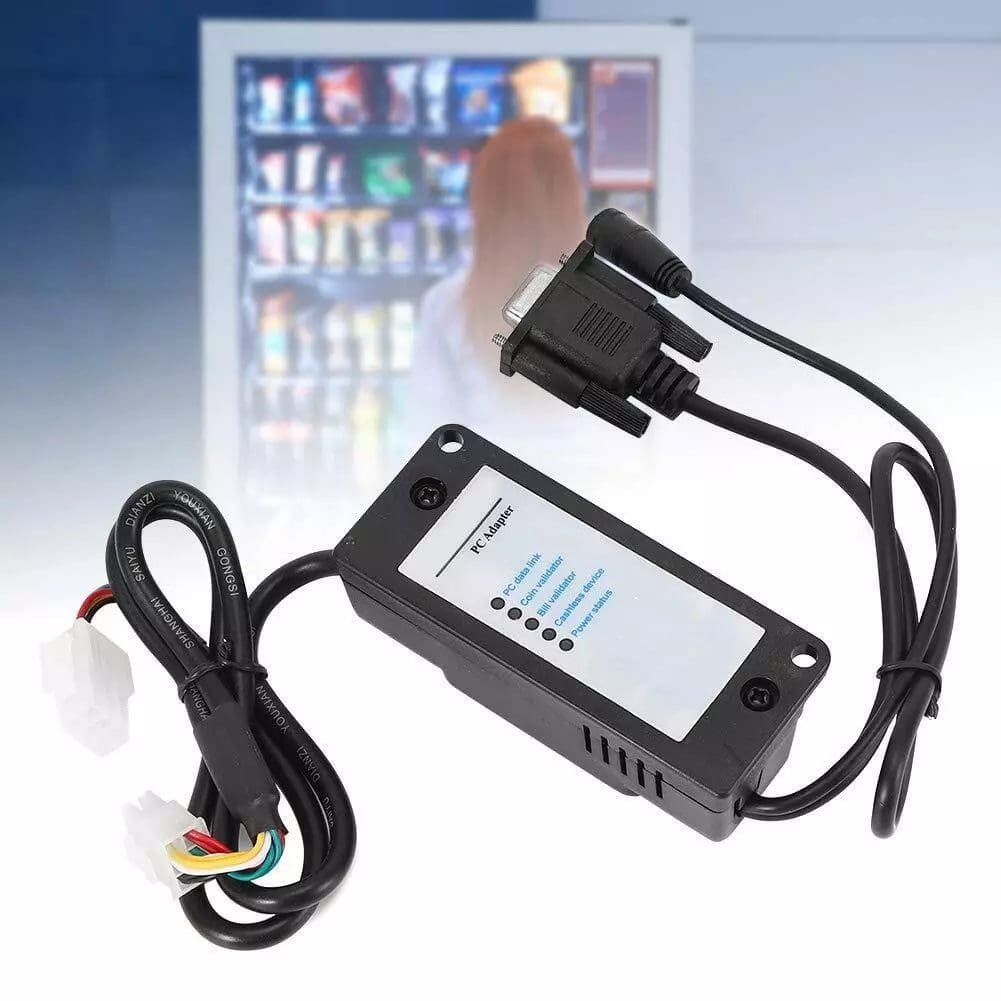

- Convertidor MDB-RS232: El corazón del sistema, que traduce los protocolos MDB y RS-232.
- Dispositivos MDB: Aceptadores de monedas, validadores de billetes, lectores de tarjetas, etc.
- Computadora: Con software específico para gestionar las transacciones y controlar los dispositivos conectados.
Características y especificaciones técnicas
- Protocolo MDB: Soporta las últimas versiones del protocolo MDB.

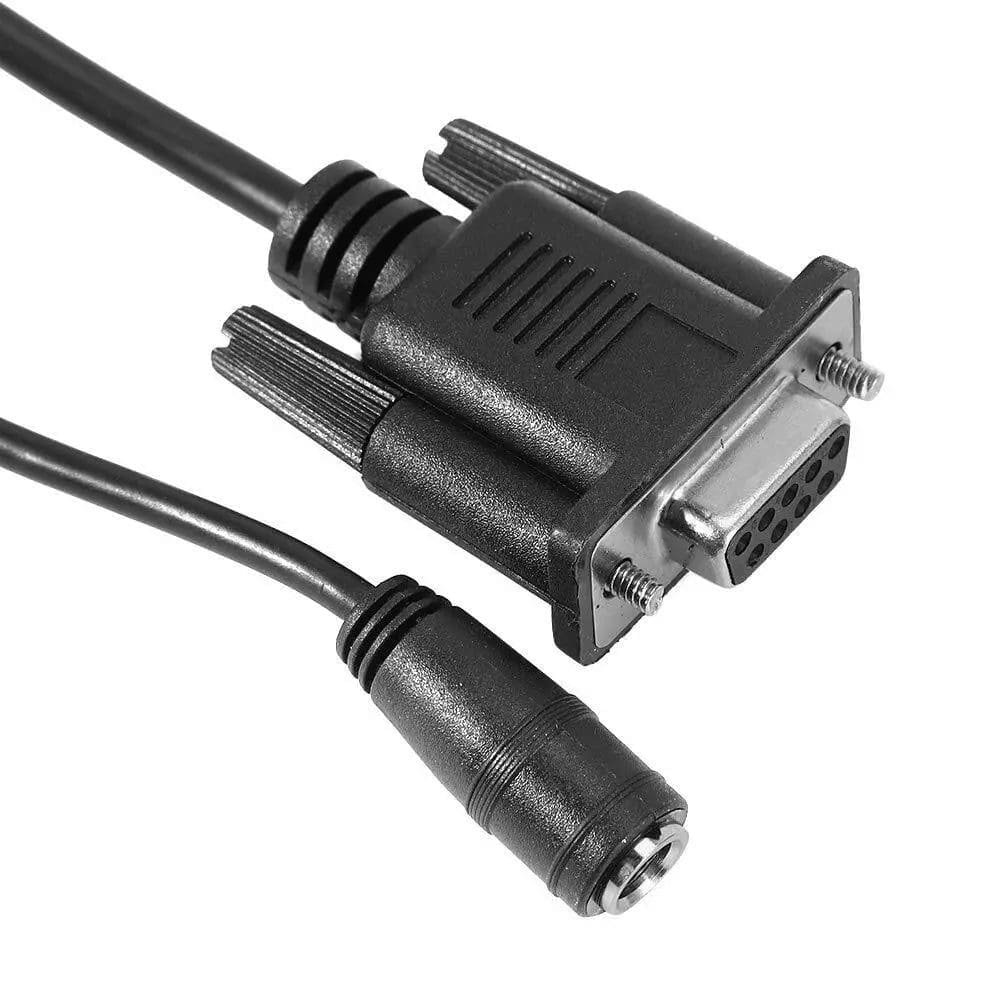

- Puerto RS-232: Ofrece una conexión serial estándar para la comunicación con la computadora.
- Configuración flexible: Permite configurar los parámetros de comunicación y los dispositivos conectados.

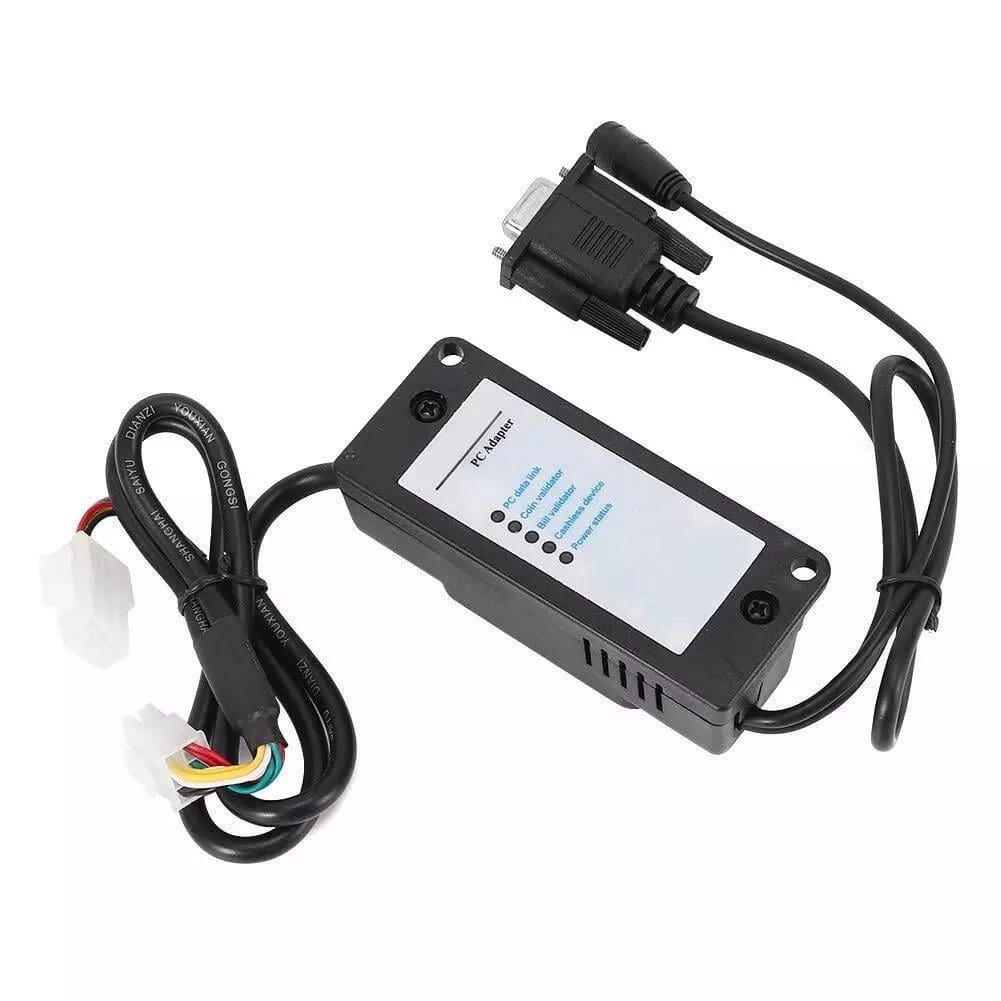

- Indicadores LED: Proporcionan información sobre el estado del dispositivo y las transacciones.
- Compatibilidad: Funciona con una amplia gama de dispositivos MDB y sistemas operativos.
Ejemplos de aplicaciones
-
- Máquinas expendedoras: Control de pagos en efectivo y electrónicos.
- Quioscos de autoservicio: Venta de productos y servicios.
- Máquinas de juego: Gestión de créditos y pagos.
- Sistemas de estacionamiento: Control de acceso y cobro de tarifas.
Beneficios del uso de un convertidor MDB-RS232
- Mayor flexibilidad: Permite integrar diferentes dispositivos de pago en un solo sistema.
- Mejor gestión de pagos: Facilita el seguimiento y control de las transacciones.
- Mayor seguridad: Puede implementarse con medidas de seguridad para proteger los datos de pago.
- Reducción de costos: Simplifica la instalación y el mantenimiento del sistema.
En resumen
El convertidor MDB-RS232 es una herramienta esencial para integrar sistemas de pago en una amplia variedad de aplicaciones. Al permitir la comunicación entre dispositivos MDB y computadoras, facilita la gestión de pagos y ofrece una mayor flexibilidad y seguridad.
Característica:
1. Este convertidor se utiliza para conectar receptores MDB, receptores de billetes y lectores de tarjetas.
2. No solo puede utilizar el puerto RS232 de la computadora, sino que también puede utilizarlo para la placa base o cualquier otra placa base con puerto RS232 o USB.
3. Si solo tiene un puerto USB, puede utilizar la caja de transferencia USB a RS232 adicional para crear un puerto COM virtual en su PC o placa.
4. Admite MDB, receptor, receptor de billetes, interfaz de efectivo (10H y 60H) e interfaz USD (40H).
5. Permite que la PC controle el aceptador, el dispensador de cambio, el lector de tarjetas inteligentes, la tarjeta magnética, el lector de tarjetas de crédito, el aceptador de billetes y la verificación de billetes.

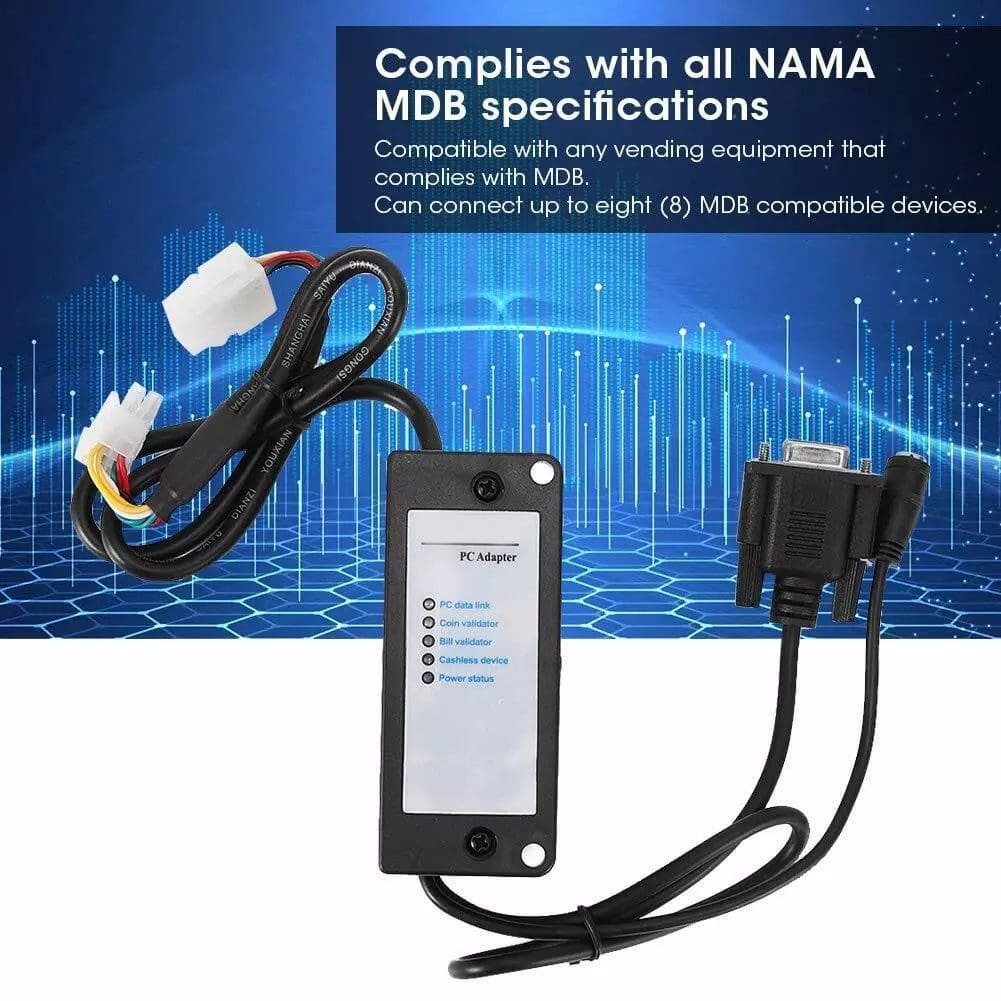

6. Cumple con todas las especificaciones NAMA MDB y es compatible con cualquier equipo de venta que cumpla con MDB. La interfaz de hardware viene con cables, usuario y acuerdo de usuario.
7. Un único convertidor MDB a RS232 puede conectar hasta ocho (8) dispositivos compatibles con MDB.
8. El adaptador de interfaz está diseñado para convertir el protocolo MDB de la máquina expendedora al protocolo serial RS232.
9. El adaptador se utiliza como esclavo del sistema de control principal. El dispositivo principal puede ser cualquier sistema de control que admita la comunicación serial RS232, como una PC.
Especificación:
Condición: 100% nuevo
Tipo de artículo: Convertidor MDB a RS232
Material: Plástico ABS
Color: Como se muestra en las imágenes
Bit de inicio: 1
Bits de datos: 8
Bit de parada: 1
Entre bytes: 1 ms
Respuesta (máxima): 50 ms
Tiempo de sondeo maestro: 150-300 milisegundos
IU espera el tiempo de sondeo principal antes de rechazar BA y cha
【Convertidor de dispositivo de pago MDB a PC】Este convertidor se utiliza para conectar receptores MDB, receptores de billetes y lectores de tarjetas. No solo puede usar el puerto RS232 de la computadora, sino que también puede usarlo para la placa base o cualquier otra placa base con puerto RS232 o USB.
【Multi-Interfaz】Si solo tiene un puerto USB, puede usar la caja de transferencia USB a RS232 adicional para crear un puerto COM virtual en su PC o placa, Admite MDB, receptor, receptor de billetes, interfaz de efectivo (10H y 60H) e interfaz USD (40H).
【Ampliamente compatible】Permite que la PC controle el aceptador, el dispensador de cambio, el lector de tarjetas inteligentes, la tarjeta magnética, el lector de tarjetas de crédito, el aceptador de billetes y la verificación de billetes, Cumple con todas las especificaciones NAMA MDB y es compatible con cualquier equipo de venta que cumpla con MDB. La interfaz de hardware viene con cables, usuario y acuerdo de usuario.
【Conectar múltiples dispositivos】Un solo convertidor MDB a RS232 puede conectar hasta ocho (8) dispositivos compatibles con MDB, El adaptador de interfaz está diseñado para convertir el protocolo MDB de la máquina expendedora al protocolo serial RS232.
【Instrucciones】El adaptador se utiliza como esclavo del sistema de control principal. El dispositivo principal puede ser cualquier sistema de control que admita la comunicación serial RS232, como una PC. Este adaptador está diseñado para convertir los protocolos de los aceptadores de billetes MDB (BA) y los cambiadores MDB al protocolo serial RS232. La IU se utiliza como esclava del sistema de control maestro.
El convertidor MDB-RS232 es un dispositivo que permite conectar dispositivos MDB, como aceptadores de billetes, validadores de monedas y lectores de tarjetas, a una computadora a través del puerto RS232. Esto permite que la computadora controle y reciba información de los dispositivos MDB, lo que es útil para aplicaciones como máquinas expendedoras, máquinas de juego y sistemas de pago.
Aquí hay algunos tutoriales y videos que te pueden ayudar a usar el convertidor MDB-RS232:
- MDB-RS232 Connect the MDB bill acceptor,coin acceptor and card reader to PC RS232 por waferstar
- Validador de Billetes ICT TAO con Comunicación RS232 por Wassermatic Vending & Innovation
- Raspberry PI MDB Controller with Python and QT por OWL Desarrollos
- VALIDATOR MANAGER Y NVTOOLS – INNOVATIVE TECHNOLOGY por Automated Transactions
- SERIE HMI #0: INTERFAZ GRAFICA DE CONTROL – ARDUINO – ESP32 – GUI por Jadsa Tech
Estos tutoriales te enseñarán cómo conectar el convertidor MDB-RS232 a tu computadora, cómo configurar el software y cómo controlar los dispositivos MDB.
