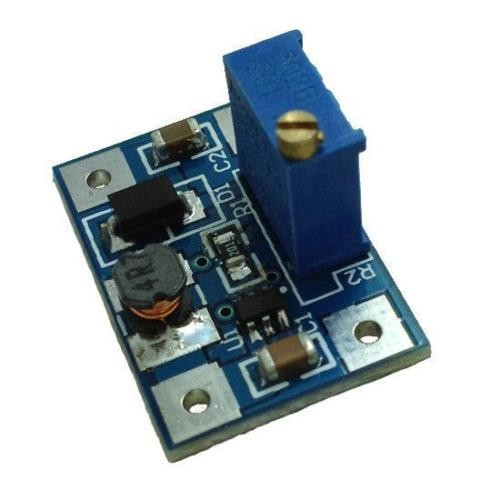

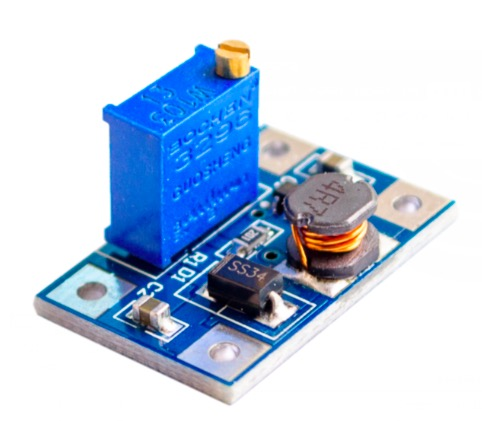

🔋 ¡Potencia tus dispositivos al máximo! Módulo Elevador de voltaje SX1308 de 2A y hasta 28V

Solución eficiente para tus necesidades de voltaje

El Módulo Elevador de voltaje SX1308 es perfecto para aplicaciones que requieren un aumento de voltaje de manera eficiente y segura. Equipado con protección contra cortocircuitos y sobrecalentamiento, este módulo asegura la integridad de tus dispositivos. Su capacidad de ajuste preciso mediante un potenciómetro de 10K permite adaptarse a diversas necesidades, desde proyectos de robótica hasta sistemas de energía móvil.

Potencia y precisión en un diseño compacto

Con dimensiones de 23×15.5×11.5mm, el Módulo SX1308 ofrece una solución potente sin ocupar mucho espacio. Ideal para proyectos donde el espacio es limitado pero se requiere un rendimiento confiable. Su capacidad de manejar cargas de hasta 2A lo hace versátil para diversas aplicaciones, desde dispositivos portátiles hasta sistemas de comunicación.

1. Deseo: Alimentar un microcontrolador de 5V desde una batería de 3.7V.

   • Solución: El SX1308 eleva eficientemente el voltaje a 5V, asegurando un funcionamiento estable.

2. Problema: Necesidad de una fuente de alimentación compacta para un proyecto portátil.

   • Solución: Su diseño pequeño y ligero lo hace ideal para dispositivos móviles.

3. Deseo: Implementar un sistema de iluminación LED de 12V con baterías de menor voltaje.

   • Solución: Ajusta la salida del SX1308 para alimentar las luces sin problemas.

4. Problema: Inestabilidad en la alimentación de sensores sensibles.

   • Solución: La alta eficiencia y regulación del SX1308 proporcionan una salida estable.

5. Deseo: Crear un cargador solar portátil.

   • Solución: Eleva el voltaje de paneles solares pequeños para cargar dispositivos.

6. Problema: Limitaciones de espacio en un diseño de PCB.

   • Solución: Su tamaño compacto facilita la integración en espacios reducidos.

7. Deseo: Alimentar módulos de comunicación que requieren voltajes específicos.

   • Solución: Ajusta el SX1308 para proporcionar el voltaje necesario.

8. Problema: Pérdidas de energía en conversiones de voltaje.

   • Solución: Su eficiencia del 95% minimiza las pérdidas energéticas.

9. Deseo: Proteger dispositivos sensibles de sobrecargas.

   • Solución: Las protecciones integradas del SX1308 salvaguardan tus componentes.

10. Problema: Dificultad para ajustar voltajes en tiempo real.

    • Solución: El potenciómetro de 10K permite ajustes precisos y rápidos.

🛠️ Ficha Técnica del Producto

• Modelo: SX1308

• Tipo: Convertidor DC-DC Step-Up (Boost)

• Voltaje de Entrada: 2V a 24V DC

• Voltaje de Salida (ajustable): 2V a 28V DC

• Corriente de Salida Máxima: 2A

• Frecuencia de Conmutación: 1.2MHz

• Eficiencia: Hasta 95%

• Protecciones: Cortocircuito y sobrecalentamiento

• Ajuste de Voltaje: Potenciómetro de 10K

• Dimensiones: 23×15.5×11.5mm

• Peso: 6g

• Temperatura de Operación: -40°C a +85°C

🧰 Guía Paso a Paso para la Instalación y Uso

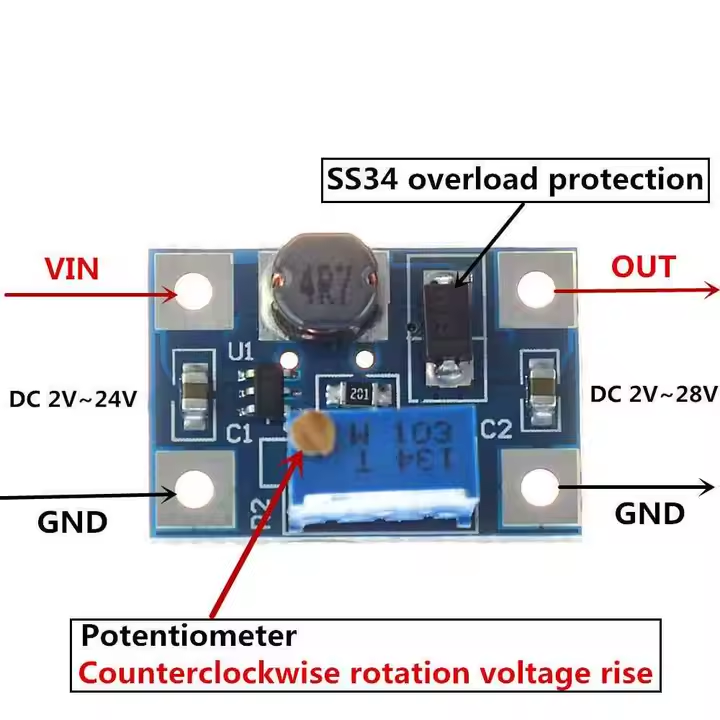

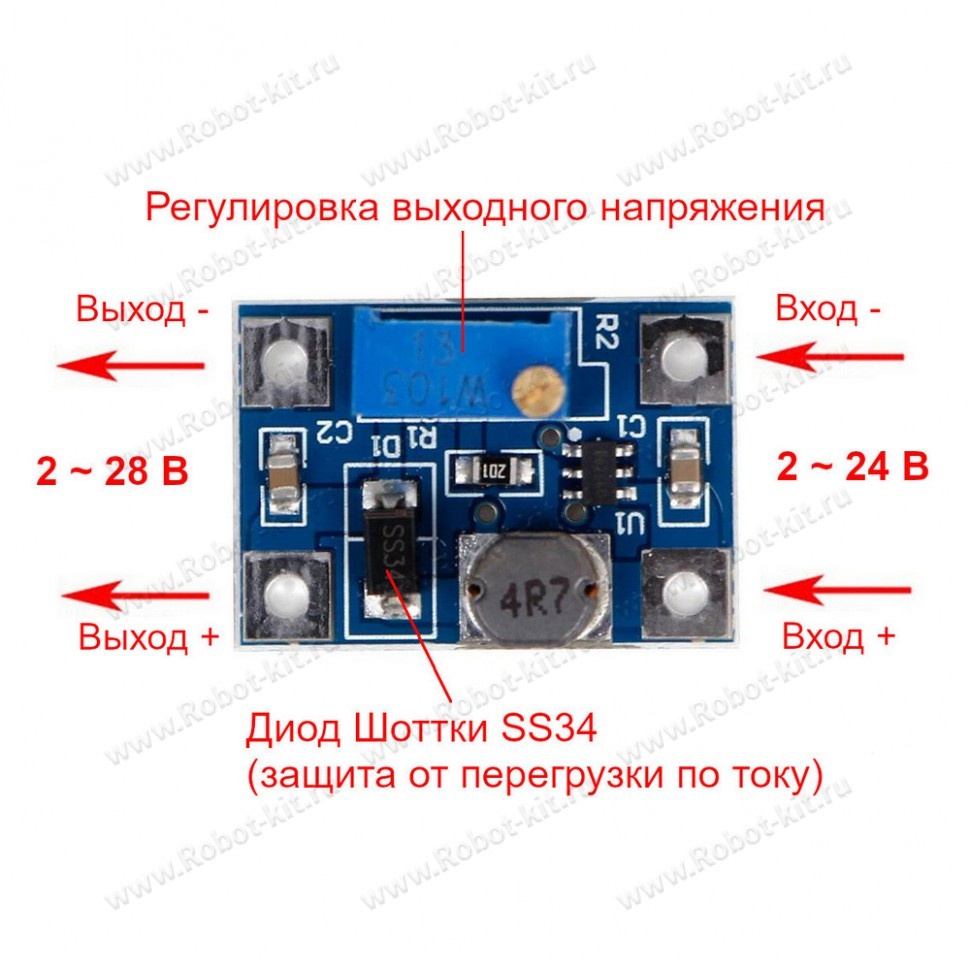

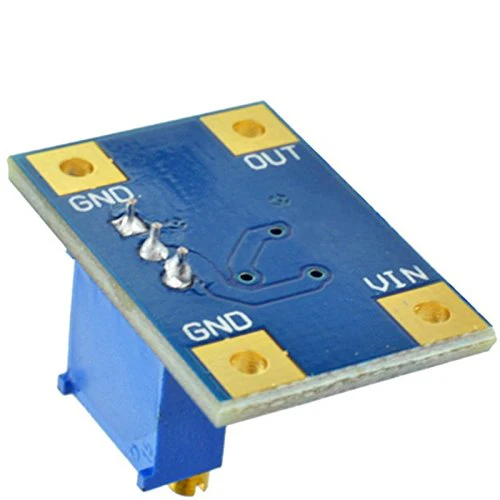

1. Conexión de Entrada: Conecta la fuente de voltaje (2V a 24V DC) a los terminales de entrada del módulo (VIN y GND).

2. Conexión de Salida: Conecta los dispositivos que deseas alimentar a los terminales de salida (VOUT y GND).

3. Ajuste de Voltaje: Utiliza el potenciómetro de 10K para ajustar el voltaje de salida al nivel deseado. Gira en sentido horario para aumentar y en sentido antihorario para disminuir.

4. Verificación: Mide el voltaje de salida con un multímetro para asegurarte de que esté en el nivel adecuado antes de conectar tus dispositivos.

5. Instalación Final: Una vez ajustado, integra el módulo en tu proyecto, asegurándote de que esté bien fijado y protegido contra posibles cortocircuitos.
