El MT3608 es uno de los módulos elevadores de voltaje más populares por su tamaño diminuto y su versatilidad. Toma un voltaje bajo, como el de una celda de litio de 3.7V o dos pilas AA, y lo eleva al valor que necesitas ajustando un potenciómetro. Así puedes alimentar un Arduino a 5V desde una sola celda, obtener 12V para una tira LED corta o alimentar sensores que requieren más voltaje del que entrega tu batería.
Contenido
Aplicaciones
- Power banks caseros: 5V desde una celda 18650.
- Proyectos portátiles con Arduino o ESP32.
- Tiras LED cortas de 12V desde baterías de litio.
- Sensores y módulos que requieren 9V o 12V.
- Juguetes y gadgets que necesitan más voltaje.

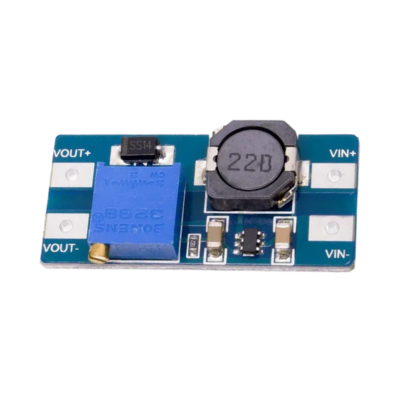

Características
- Chip: MT3608.
- Tipo: convertidor elevador (step up / boost).
- Entrada: 2 a 24V DC.
- Salida: ajustable, hasta unos 28V (recomendado hasta 24V).
- Corriente: hasta 2A de pico en el interruptor interno; la corriente de salida real depende de la relación entre voltajes.
- Eficiencia: hasta alrededor de 93%, según condiciones.
- Ajuste: potenciómetro multivuelta.
Cuánta corriente puedes obtener
El límite de 2A corresponde al interruptor interno, no a la salida. Al elevar el voltaje, la corriente de salida disponible es menor. Por ejemplo, de 3.7V a 5V puedes obtener una corriente moderada, adecuada para un Arduino con sensores, pero no para cargas de varios amperios. Para elevar a 12V desde una celda, la corriente disponible será aún menor. Si necesitas más potencia, usa un elevador de mayor capacidad.

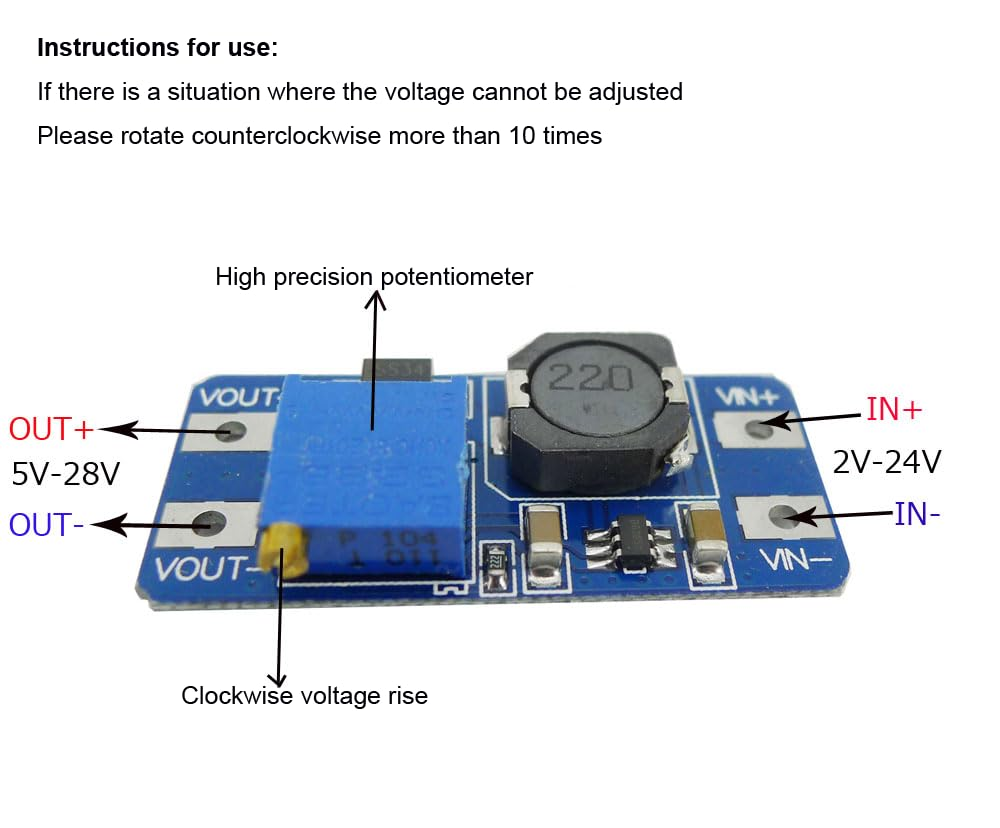

Cómo ajustarlo
- Conecta la entrada a tu batería o fuente respetando la polaridad.
- Sin carga, mide la salida con un multímetro.
- Gira el potenciómetro: en muchos módulos, en sentido antihorario sube el voltaje; requiere varias vueltas.
- Ajusta el voltaje deseado y conecta tu carga.
- Verifica que el voltaje se mantenga estable con la carga conectada.
Recomendaciones
La salida siempre debe ser mayor que la entrada. Si alimentas desde una celda de litio, agrega un módulo de protección o usa una celda protegida para no descargarla en exceso. Cuando trabaje cerca de su límite, el módulo se entibia: dale ventilación o reduce la carga.
Si quieres conocer cómo funcionan estos convertidores, consulta el artículo sobre el convertidor Boost en Wikipedia.
¿Por qué elegir el MT3608?
El módulo step up MT3608 es diminuto, económico y muy fácil de usar, por eso aparece en miles de proyectos de estudiantes y aficionados. Ocupa menos espacio que una moneda y se puede soldar directamente en tu placa o conectar con cables. Para proyectos portátiles de bajo y mediano consumo, el MT3608 es la forma más práctica de obtener el voltaje que necesitas desde una sola batería. Si tu proyecto crece y necesita más corriente, puedes pasar a un módulo step up de mayor potencia, como los de 150W, manteniendo la misma idea. Ten siempre un par de unidades en tu caja de componentes: son de los módulos más útiles en un taller de electrónica.
Recuerda medir siempre la salida antes de conectar tu equipo, para evitar daños por un voltaje mal ajustado.
Galería de imágenes
Preguntas frecuentes sobre el módulo elevador MT3608
¿Puede bajar el voltaje?
No, solo lo eleva.
¿Sirve para obtener 5V de una 18650?
Sí, ajustando la salida a 5V, con cargas moderadas.
¿Cuánta corriente entrega?
Depende de los voltajes; el límite de 2A es del interruptor interno.
¿Hasta qué voltaje sube?
Hasta unos 28V; se recomienda no superar 24V.
