El módulo relé 12V de un canal integra en una pequeña placa el relé, el transistor de excitación, el diodo de protección, los LEDs indicadores y una bornera de tornillo para la carga. Gracias a esto puedes controlar lámparas, bombas, ventiladores, cerraduras eléctricas o electroválvulas desde un Arduino, ESP32, Raspberry Pi o PLC sin armar el circuito de excitación por tu cuenta.
Esta versión usa una bobina de 12 V, ideal para sistemas alimentados por fuente o batería de 12 V, como vehículos, instalaciones solares, alarmas y tableros de automatización.
Contenido

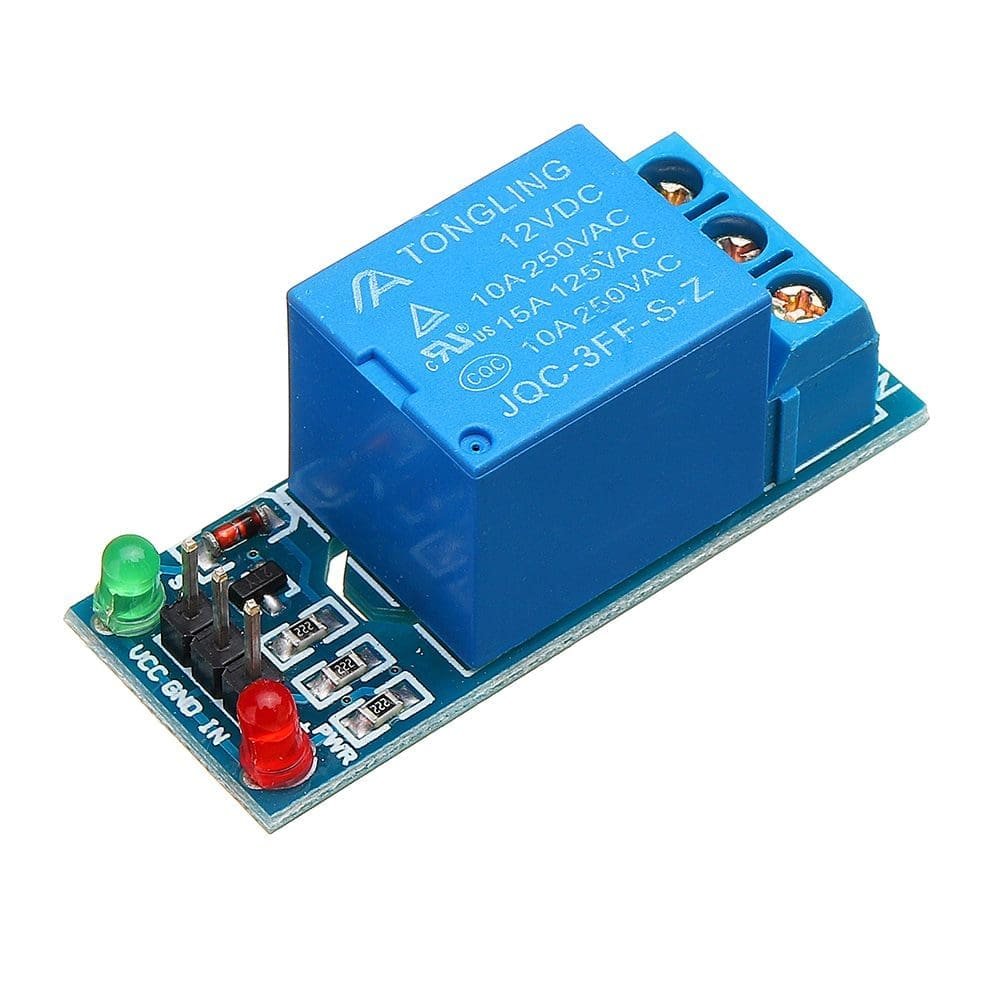

Características del relé 1 canal
- Relé JQC-3FF-S-Z con bobina de 12 V DC.
- Contacto conmutado: común (COM), normalmente abierto (NO) y normalmente cerrado (NC).
- Capacidad del contacto: 10 A 250 VAC / 10 A 30 VDC (según la carcasa del relé).
- Disparo por nivel bajo: el relé se activa cuando la entrada IN se conecta a GND o recibe 0 V.
- LED de alimentación y LED de estado del relé.
- Bornera de tornillo de 3 polos para la carga y pines macho para el control (DC+, DC-, IN).

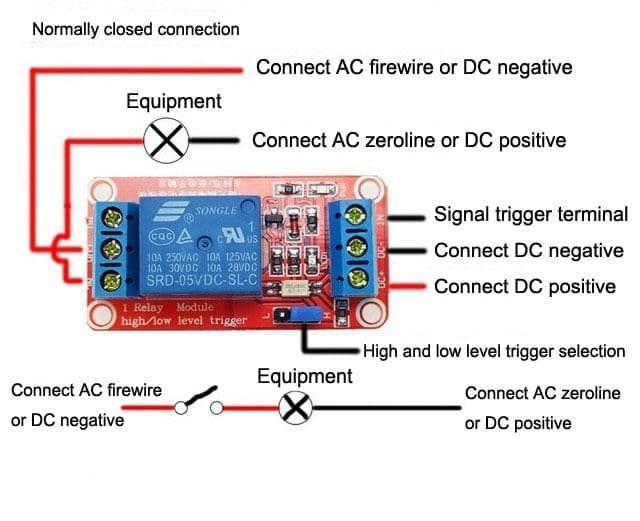

¿Cómo conectarlo?
Alimenta el módulo con 12 V en DC+ y DC-. Une la GND de tu microcontrolador con DC- y lleva un pin digital a IN. Al poner ese pin en LOW el relé se activa; en HIGH se desactiva. Al encender el microcontrolador, inicializa el pin en HIGH para evitar que la carga se active por un instante.
En el lado de potencia, la carga se conecta en serie entre COM y NO si quieres que se encienda al activar el relé, o entre COM y NC si debe estar encendida por defecto.
Seguridad al trabajar con 220 V
Si conmutas la red eléctrica, desconecta siempre la energía antes de cablear, usa cable de sección adecuada, protege con fusible o disyuntor y aloja el módulo en una caja aislante. Para motores o cargas inductivas grandes, usa el relé para accionar un contactor en lugar de conmutar la carga directamente.
Aplicaciones
- Domótica: encendido de luces, tomas y ventiladores.
- Riego automático con bombas o electroválvulas.
- Control de cerraduras y portones.
- Automatización en vehículos y sistemas de 12 V.
Para conocer cómo funciona internamente este componente, consulta el artículo sobre el relé en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Relé de 1 Canal 12V con Disparo por Nivel Bajo, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Galería de imágenes
Resumen
¿Buscas módulo relé 12V? En Electrónica Cyber tenemos módulo relé 12V disponible con envío a toda Bolivia. Si tienes dudas sobre módulo relé 12V, compatibilidad o stock, escríbenos por WhatsApp al 60017257 y te asesoramos antes de comprar.
Preguntas frecuentes sobre módulo relé 12V
¿Puedo controlar el módulo relé 12V con un Arduino de 5 V?
Sí. El módulo se alimenta con 12 V y la entrada IN se activa al llevarla a nivel bajo con el pin del Arduino; une las GND de ambos.
¿Qué significa disparo por nivel bajo?
Que el relé se activa cuando la entrada IN recibe 0 V (LOW) y se apaga con nivel alto.
¿Qué carga máxima soporta?
El contacto está marcado para 10 A a 250 VAC; para uso continuo es recomendable trabajar por debajo de ese valor.
¿Funciona con ESP32 de 3,3 V?
En la mayoría de los casos sí, ya que basta con llevar IN a nivel bajo, pero conviene verificar que el relé se desactive correctamente en nivel alto.
