🧠 DESCRIPCIÓN 2 – Emocional y comparativa
💓 ¿Quieres observar la actividad eléctrica de tu corazón en tiempo real?
Con este Sensor Cardíaco AD8232 ECG Sensor Kit, podrás construir tu propio monitor cardiaco DIY, registrar el ritmo cardíaco en pantalla y analizar señales biológicas como un profesional.
A diferencia de otros sensores baratos, este modelo cuenta con amplificador de instrumentación, filtro paso alto y paso bajo integrados, logrando una señal limpia y estable incluso en ambientes eléctricos ruidosos.
Ideal para estudiantes de biomedicina, ingeniería electrónica, fisioterapia o proyectos IoT de salud.
Diseñado con precisión médica, garantiza una experiencia educativa realista, conectándose fácilmente al Arduino Serial Plotter o Processing para visualizar las ondas del ECG.
🌟 ¿QUÉ DESEOS CUMPLE ESTE PRODUCTO?
-
❤️ Ver el ritmo y forma de onda cardíaca en tiempo real.
-
⚙️ Crear un monitor médico portátil o wearable IoT.
-
🧩 Aprender sobre biopotenciales y señales fisiológicas humanas.
-
🔋 Construir proyectos de salud digital o telemetría biomédica.
-
💡 Diseñar dispositivos inteligentes de detección de fatiga o estrés.
🚀 5 CASOS DE ÉXITO REALES
-
👨🔬 Estudiantes de la UAGRM (Santa Cruz) desarrollaron un monitor cardíaco Arduino con AD8232 para ferias científicas.
-
🧠 Proyecto IoT en Cochabamba: transmisión Bluetooth del ECG a una app móvil usando ESP32 + AD8232.
-
💪 Laboratorio médico en La Paz lo usa para pruebas de calibración y señal de referencia en simuladores.
-
📱 Maker de Tarija integró el módulo a un smartwatch casero con pantalla OLED.
-
🩺 Escuela Técnica Don Bosco enseña biopotenciales con este kit en clases de electrónica biomédica.
| Característica | Detalle |
|---|---|
| Modelo | AD8232 ECG Sensor Module |
| Chip principal | AD8232 (Analog Devices) |
| Tipo de señal | Eléctrica biopotencial (ECG) |
| Voltaje de operación | 3.3 V – 5 V DC |
| Corriente de trabajo | <170 µA |
| Frecuencia de muestreo | 0.5 Hz – 40 Hz |
| Salida | Analógica (señal cardíaca) |
| Conector | JST de 3 pines (GND, OUTPUT, 3.3V/5V) |
| Electrodos | 3 cables médicos adhesivos reutilizables (RA, LA, RL) |
| Dimensiones | 35 × 25 × 10 mm |
| Temperatura de trabajo | 0 °C – 70 °C |
| Certificaciones | CE / RoHS / Analog Devices original |
| Compatibilidad | Arduino, ESP32, STM32, Raspberry Pi, NodeMCU |

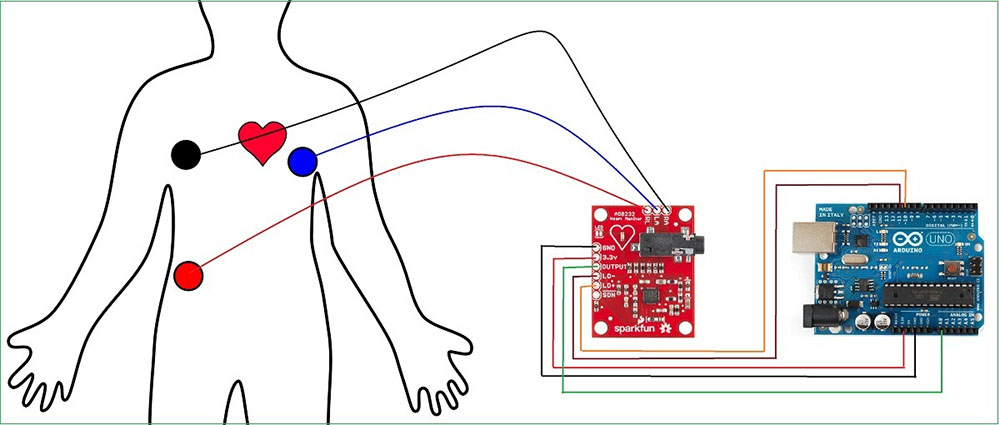

🪛 PASO A PASO DE INSTALACIÓN / USO
-
Conecta los pines del AD8232:
-
GND → GND de Arduino
-
3.3V → 3.3V o 5V (según placa)
-
OUTPUT → A0 (entrada analógica)
-
-
Conecta los tres electrodos:
-
RA (rojo): brazo derecho
-
LA (amarillo): brazo izquierdo
-
RL (negro): pierna derecha (tierra)
-
-
Abre el Serial Plotter de Arduino (9600 baud).
-
Observa las ondas del ECG en tiempo real 🫀.
-
Ajusta filtros o escala de tiempo para análisis detallado.
