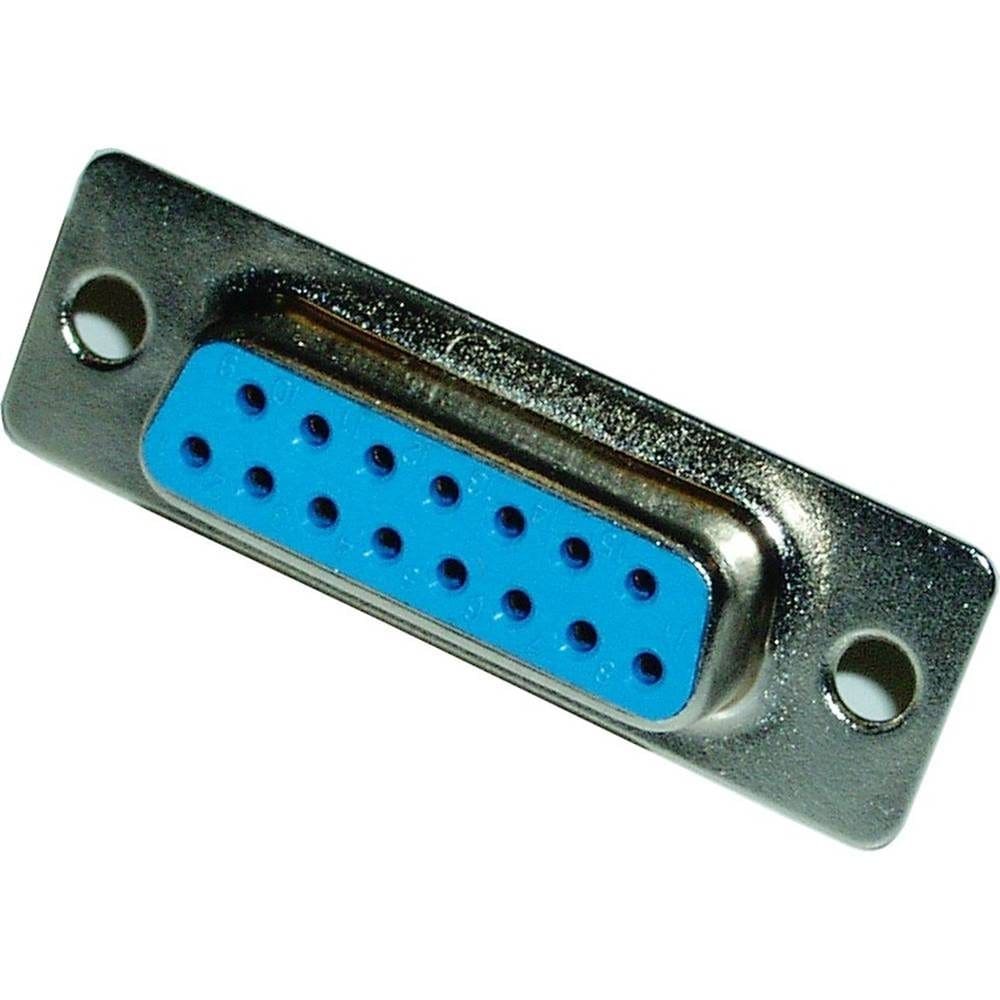

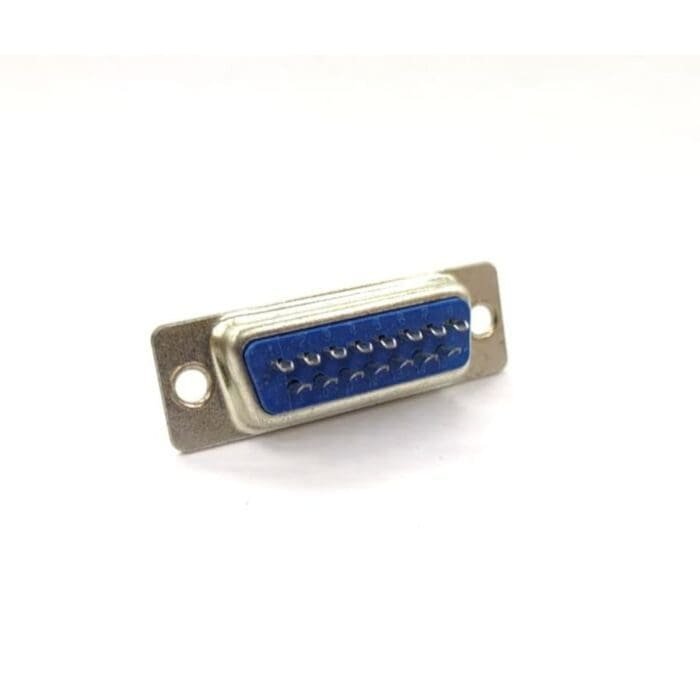

Conector DB15 Hembra para Soldar 15 Pines

El conector DB15 hembra pertenece a la familia D-subminiatura (D-sub), reconocible por su carcasa metálica en forma de D que impide conectarlo al revés. Esta versión tiene 15 contactos distribuidos en dos filas y terminales de copa en la parte posterior para soldar directamente cada hilo del cable.

Se utiliza para fabricar o reparar cables de control, antiguos puertos de joystick de PC, interfaces de equipos industriales, sistemas de audio profesional, instrumentos de laboratorio y periféricos que usan este estándar. Es un componente económico, robusto y fácil de trabajar con un soldador de punta fina.

Características del conector DB15

• Formato D-sub tamaño A (shell A), 15 posiciones en dos filas.

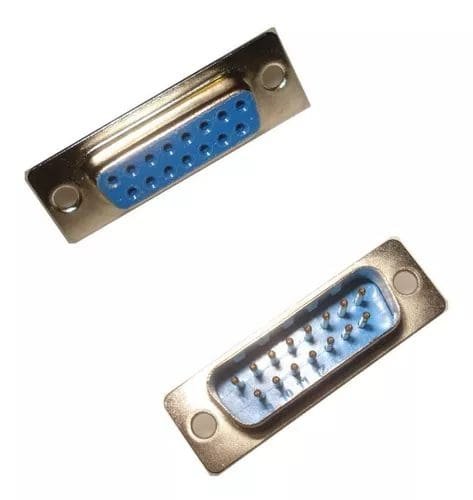

• Contactos hembra que reciben los pines de un conector DB15 macho.
• Terminales de soldadura tipo copa numerados en el cuerpo.
• Carcasa metálica que aporta blindaje y resistencia mecánica.
• Orificios laterales para tornillos o postes de fijación.

No debe confundirse con el conector VGA, que también tiene 15 contactos pero en tres filas y en una carcasa más pequeña (DE-15 o HD15). Si necesitas un cable de video VGA, busca la versión de alta densidad.

¿Cómo soldar un conector D-sub?

1. Pela unos 3 mm de cada hilo y estáñalo previamente.
2. Coloca un poco de estaño en la copa de cada terminal.
3. Introduce el hilo en la copa y calienta hasta que el estaño fluya; retira el soldador y deja enfriar sin mover.
4. Cubre cada unión con termorretráctil fino para evitar cortos entre contactos vecinos.
5. Completa con una carcasa (capuchón) y prensacable para que el cable no tire de las soldaduras.

Trabaja de una fila a la vez, empezando por la inferior, para no dañar con el soldador los cables ya colocados. Verifica la continuidad de cada pin con un multímetro antes de cerrar la carcasa.

Aplicaciones

• Cables de control y comunicación para máquinas industriales.
• Puertos de joystick y controladores retro.
• Interfaces de PLC, variadores y equipos de medición.
• Reparación de mangueras y adaptadores a medida.
• Proyectos de electrónica que requieren un conector multipolar firme.

Para conocer la historia y los tamaños de esta familia de conectores, consulta el artículo sobre el conector D-subminiature en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Conector DB15 Hembra para Soldar 15 Pines, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Antes de comprar

Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector DB15 Hembra para Soldar 15 Pines, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

Galería de imágenes

Preguntas frecuentes sobre conector DB15 hembra

¿El conector DB15 hembra sirve para VGA?

No. El VGA usa un conector de alta densidad de 15 contactos en tres filas (DE-15/HD15). Este es el DB15 estándar de dos filas.

¿Cuántas filas tiene?

Dos filas: 8 contactos en la superior y 7 en la inferior.

¿Incluye carcasa o capuchón?

Se vende el conector; la carcasa plástica o metálica se adquiere por separado.

¿Qué soldador necesito?

Un soldador de 30 a 60 W con punta fina y estaño de 0,6 a 0,8 mm es suficiente.
