Voltímetro-Amperímetro Digital 22mm | Monitoreo de Voltaje y Corriente AC 50-500V 0-100A

Voltímetro-Amperímetro Digital 22mm

Características Destacadas:

• Monitoreo Dual: Permite la medición simultánea de voltaje y corriente en sistemas AC, facilitando una supervisión integral del rendimiento eléctrico.
• Amplio Rango de Medición:
  • Voltaje: AC 50~500V
  • Corriente: 0~100A
• Diseño Compacto: Con un diámetro de instalación de 22mm, este medidor es fácil de integrar en paneles y cuadros eléctricos sin ocupar espacio excesivo.
• Pantalla LED Clara: Ofrece una visualización nítida de las mediciones, garantizando una lectura rápida y sin errores.
• Protección Incorporada: Cuenta con protección contra conexiones inversas, asegurando la durabilidad del dispositivo y la seguridad del usuario.

Aplicaciones Comunes:

• Sistemas de Energía Renovable: Monitoreo de paneles solares y turbinas eólicas.
• Instalaciones Eléctricas Industriales: Supervisión de maquinaria y equipos industriales.
• Aplicaciones Domésticas: Control de consumos eléctricos en el hogar.
• Proyectos de Automatización: Integración en sistemas automatizados para monitoreo continuo.

Especificaciones Técnicas:

• Rango de Voltaje: AC 50~500V
• Rango de Corriente: 0~100A
• Frecuencia Nominal: 50/60Hz

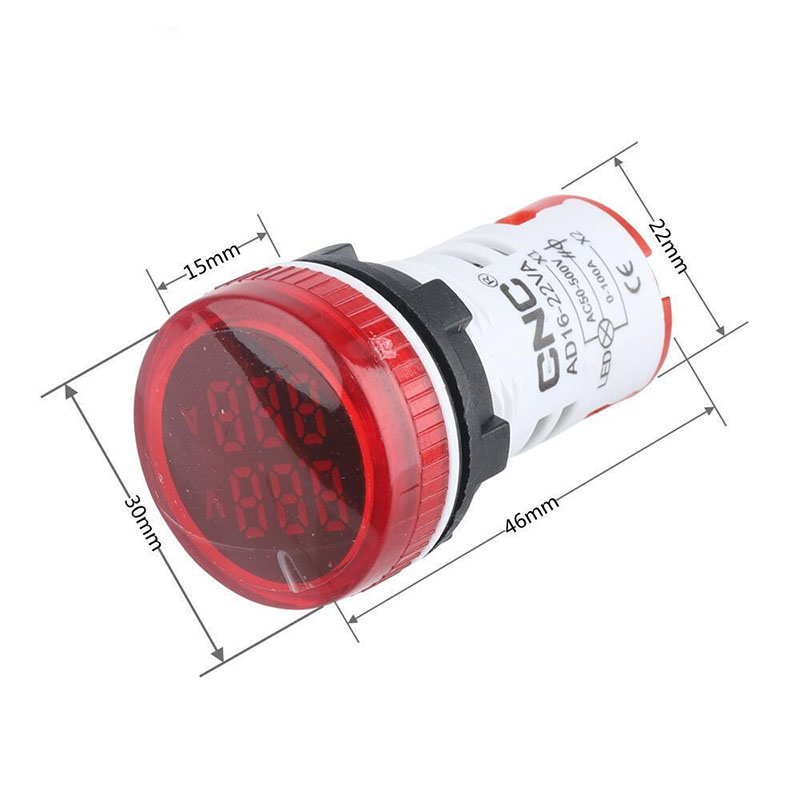

• Diámetro de Instalación: 22mm
• Dimensiones del Producto: 31x31mm
• Material: Plástico de alta resistencia
• Color de la Pantalla: Rojo
• Temperatura de Operación: -10°C a 50°C
• Humedad Relativa: 20% – 85%

Contenido del Paquete:

• 1 x Voltímetro-Amperímetro Digital 22mm
• 1 x Transformador de Corriente (CT)
• 1 x Manual de Usuario

Instrucciones de Instalación:

1. Corte la Energía: Antes de iniciar la instalación, asegúrese de desconectar la fuente de alimentación para evitar riesgos eléctricos.
2. Prepare el Panel: Realice una perforación de 22mm de diámetro en el panel donde se instalará el medidor.
3. Inserte el Medidor: Coloque el voltímetro-amperímetro en la perforación, asegurándose de que quede firme y alineado.
4. Conecte el Transformador de Corriente (CT): Pase el conductor de fase o neutro a través del orificio del CT para medir la corriente.
5. Realice las Conexiones Eléctricas: Siga el diagrama de conexiones proporcionado en el manual para conectar correctamente los cables de voltaje y corriente.
6. Verifique las Conexiones: Asegúrese de que todas las conexiones estén firmes y correctas.
7. Restaure la Energía: Vuelva a conectar la fuente de alimentación y encienda el sistema.
8. Verifique el Funcionamiento: Observe la pantalla del medidor para confirmar que muestra las lecturas de voltaje y corriente correctamente.
