aplicaciones y sectores
Reparación de mecanismos
Sustitución de motores averiados en pequeños equipos eléctricos que utilicen un motor tipo 380 compatible.
Robótica educativa
Proyectos de vehículos, mecanismos móviles y experimentos de movimiento con transmisión por engranajes.
Prototipos y automatización
Construcción de mecanismos giratorios y sistemas de transmisión de movimiento.
Importante: 21.000 RPM significa alta velocidad, pero no necesariamente alto torque. Para mover cargas pesadas suele necesitarse una reducción mecánica apropiada.
4. Cinco deseos que satisface
-
Reparar un equipo sin reemplazar toda la máquina.
-
Recuperar el movimiento de mecanismos eléctricos.
-
Conseguir alta velocidad en proyectos pequeños.
-
Construir prototipos de robótica y automatización.
-
Disponer de un motor de repuesto para mantenimiento.
5. Cinco casos de uso en Bolivia
-
Santa Cruz: reparación de pequeños mecanismos eléctricos con motor 380.
-
Cochabamba: fabricación de prototipos de robótica educativa.
-
La Paz: proyectos estudiantiles de transmisión por engranajes.
-
Oruro: desarrollo de dispositivos electromecánicos experimentales.
-
Tarija: sustitución de motores en equipos de hobby compatibles.

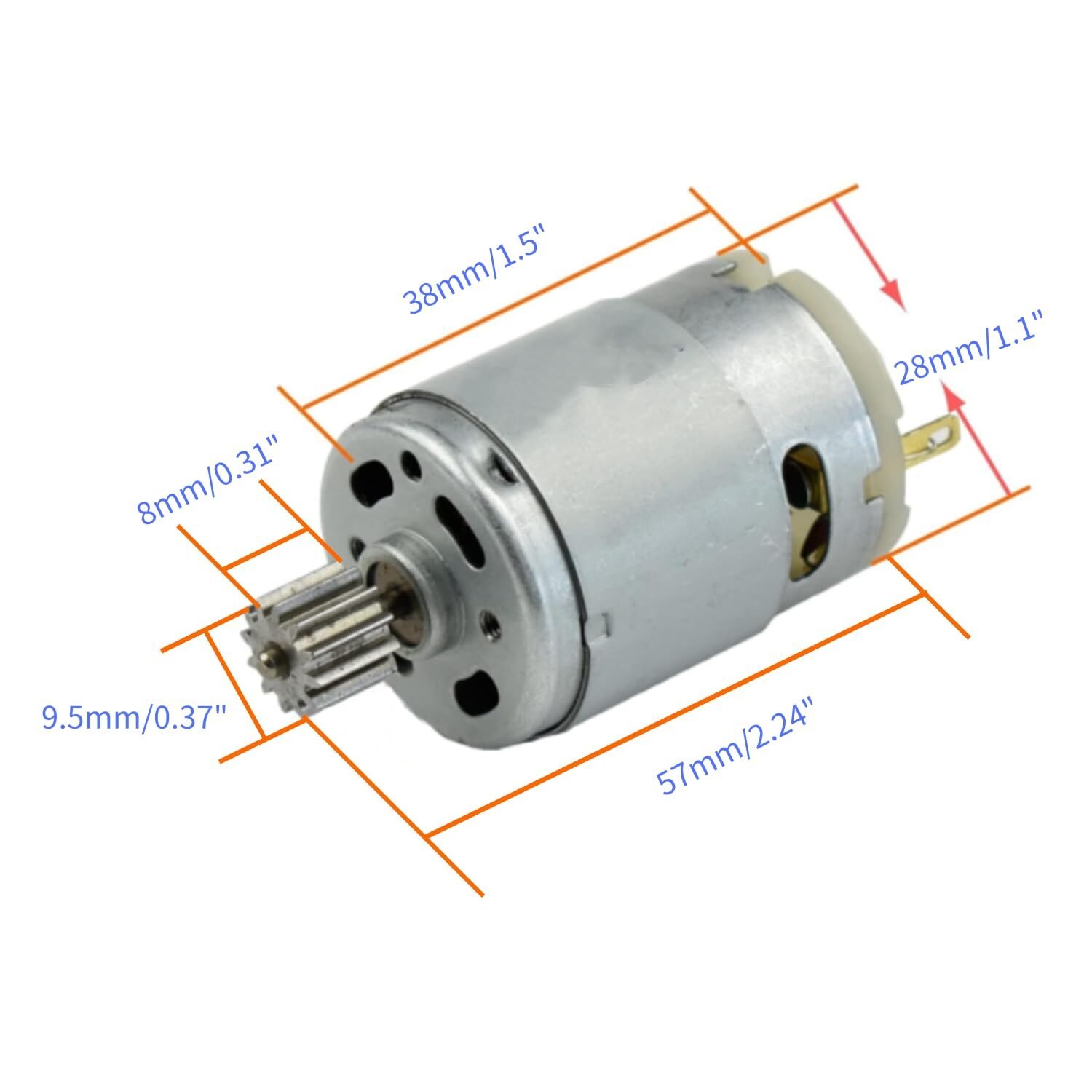

6. Ficha técnica
Encontré referencias comerciales del motor RS380 de 12V y 21.000 RPM con piñón metálico de 9 dientes. También existen variantes RS380 con distintas velocidades y corrientes, por lo que los datos específicos deben verificarse en tu unidad.
| Característica | Especificación |
|---|---|
| Modelo | RS380 / tipo 380 |
| Voltaje | 12V DC |
| Velocidad anunciada | 21.000 RPM |
| Tipo de motor | Corriente continua con escobillas |
| Transmisión | Piñón metálico |
| Dientes del piñón | 9T en la variante comercial localizada; confirmar |
| Sentido de giro | Reversible mediante inversión de polaridad, según versión |
| Corriente nominal | Por confirmar |
| Torque | Por confirmar |
| Diámetro del eje | Por confirmar |
| Certificaciones | Por confirmar para tu lote |
Dato importante: si lleva un piñón de 9 dientes, no significa que tenga una caja reductora. Las 21.000 RPM corresponden normalmente a la velocidad del motor sin carga, no a la velocidad final de una transmisión.
Cómo instalarlo
-
Compara el tamaño del motor, el eje y el piñón con el repuesto original.
-
Comprueba que el mecanismo trabaje con 12V DC.
-
Utiliza una fuente o controlador capaz de suministrar la corriente necesaria, incluida la de arranque.
-
Fija el motor y alinea correctamente el piñón con la transmisión.
-
Realiza una prueba breve sin carga.
-
Verifica el sentido de giro; si es necesario, invierte la polaridad.
-
Prueba el mecanismo con carga y controla la temperatura.
No conectes este motor directamente a un pin de Arduino o ESP32: utiliza un controlador de potencia adecuado.
