Su gran capacitancia de 10000 microfaradios permite mantener una reserva de energía para responder a demandas momentáneas de corriente.
El voltaje nominal de 80V DC permite utilizarlo en sistemas cuyo voltaje real de trabajo se mantenga por debajo de ese límite, dejando un margen de seguridad adecuado.

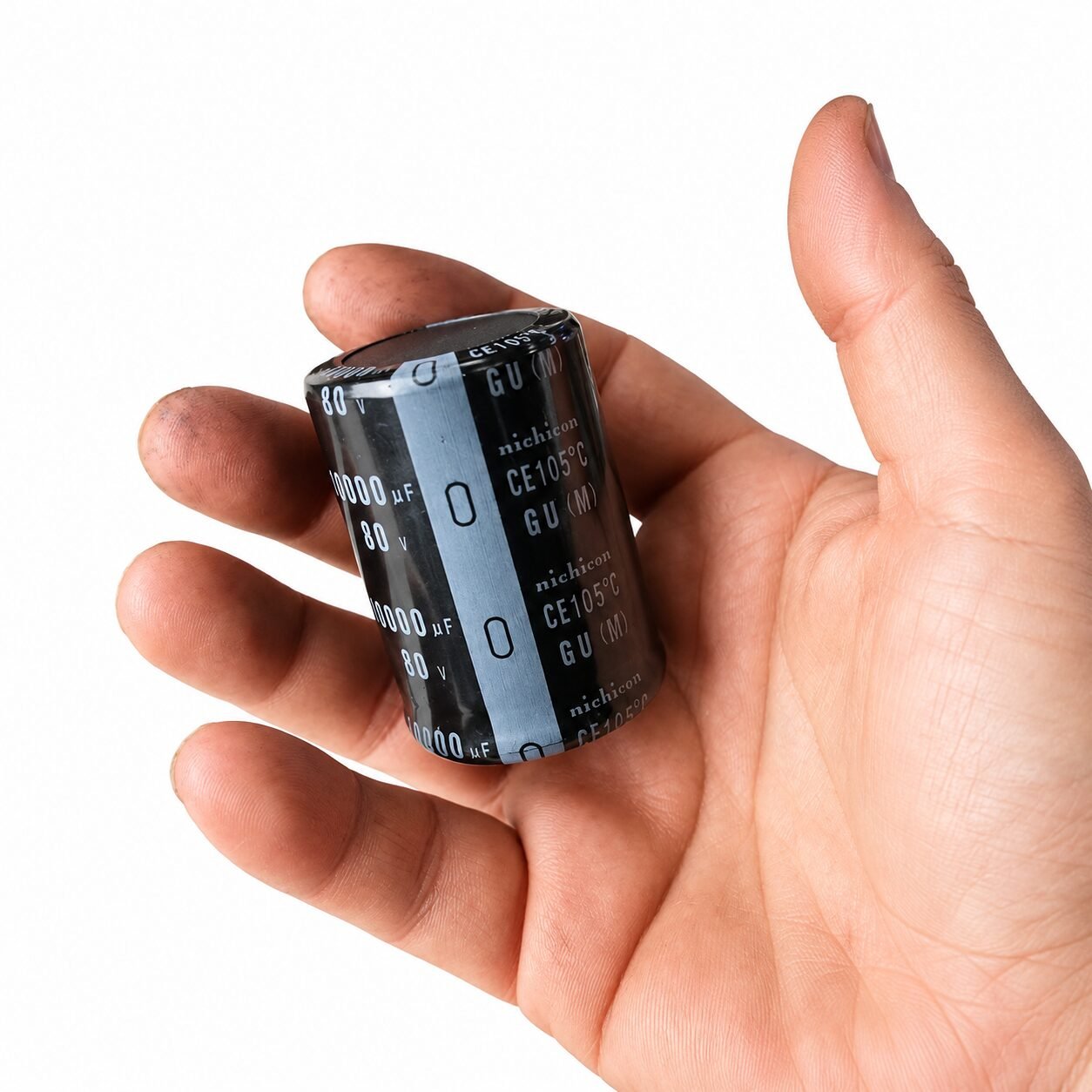

En la unidad fotografiada se observa además una clasificación térmica de 105°C, apropiada para equipos que trabajan con calentamiento interno.
¿Dónde se utiliza?
- Amplificadores de audio.
- Fuentes de alimentación.
- Rectificadores.
- Inversores.
- Soldadoras inverter.
- Equipos industriales.
- Sistemas de energía.
- Cargadores de alta corriente.
- Proyectos electrónicos de potencia.
- Reparación de placas.
Los capacitores electrolíticos de aluminio están disponibles en diferentes voltajes, capacidades, tamaños, corrientes de rizado y vidas útiles; estos parámetros dependen de la serie y el fabricante. Por eso, antes de reemplazar uno, además de comprobar 10000µF y 80V, deben verificarse las dimensiones, terminales y corriente de rizado.
4️⃣ DESEOS QUE CUMPLE
- Eliminar zumbidos provocados por un filtrado deficiente.
- Evitar caídas bruscas de voltaje cuando aumenta la carga.
- Reparar fuentes y amplificadores con capacitores deteriorados.
- Mejorar la estabilidad de equipos electrónicos de potencia.
- Proteger circuitos costosos contra una alimentación irregular.
5️⃣ CASOS DE USO REALES
1. Amplificadores de audio
Ayuda a mantener la reserva de energía de la fuente y reducir el zumbido de baja frecuencia.
2. Fuentes lineales de alta corriente
Se instala después del puente rectificador para suavizar la tensión continua pulsante.
3. Soldadoras e inversores
Puede emplearse como reemplazo en etapas compatibles, siempre que coincidan voltaje, capacidad, dimensiones y características eléctricas.
4. Reparación industrial
Útil en tarjetas de control, fuentes de equipos y máquinas que presentan dificultades de encendido o alimentación inestable.
5. Proyectos electrónicos
Permite construir bancos de capacitores para sistemas DC, fuentes de laboratorio y aplicaciones de almacenamiento momentáneo de energía.
6️⃣ FICHA TÉCNICA
| Característica | Especificación |
|---|---|
| Producto | Capacitor electrolítico de aluminio |
| Capacitancia | 10000µF |
| Equivalencia | 10000 microfaradios / 0,01 faradios |
| Voltaje nominal | 80V DC |
| Temperatura indicada | 105°C, según la unidad fotografiada |
| Polaridad | Polarizado |
| Tipo de terminal | Terminales a presión o snap-in, según modelo |
| Aplicación | Filtrado y almacenamiento de energía |
| Montaje | En placa electrónica |
| Uso | Fuentes, amplificadores, inversores y equipos industriales |
| Dimensiones | Deben medirse antes de comprar |
| Tolerancia | Depende de la marca y serie |
| Corriente de rizado | Depende de la marca y serie |
| ESR | Depende de la marca, serie y frecuencia |
| Vida útil | Depende de la temperatura y especificación del fabricante |
7️⃣ ¿PUEDO REEMPLAZAR OTRO CAPACITOR?
Sí, siempre que se respeten estas reglas:
La capacitancia
Lo ideal es reemplazar:
10000µF por 10000µF
En algunos circuitos puede utilizarse una capacidad ligeramente superior, pero no debe hacerse sin analizar la aplicación.
El voltaje
Puedes reemplazar un capacitor de menor voltaje por uno de mayor voltaje:
- 10000µF 63V → puede reemplazarse por 10000µF 80V.
- 10000µF 80V → no debe reemplazarse por uno de 63V si el circuito puede superar 63V.
Las dimensiones
Comprueba:
- Diámetro.
- Altura.
- Separación de terminales.
- Espacio disponible.
- Sistema de fijación.
La polaridad
Es obligatorio conectar:
- Positivo con positivo.
- Negativo con negativo.
La franja lateral normalmente identifica el terminal negativo.
8️⃣ ADVERTENCIA IMPORTANTE
Este capacitor puede almacenar energía incluso después de desconectar el equipo.
Antes de tocarlo o retirarlo:
- Desconecta completamente la alimentación.
- Verifica el voltaje con un multímetro.
- Descárgalo mediante una resistencia apropiada.
- Confirma que el voltaje haya bajado a un nivel seguro.
- No cortocircuites directamente sus terminales con un destornillador.
- Respeta siempre la polaridad.
Una conexión invertida o un voltaje superior a 80V puede ocasionar calentamiento, fuga de electrolito, apertura de la válvula de seguridad o explosión.
9️⃣ CÓMO COMPROBARLO
Con capacímetro
- Descarga completamente el capacitor.
- Retíralo del circuito o desconecta al menos un terminal.
- Conecta el capacímetro respetando la polaridad.
- Comprueba que la lectura se aproxime a 10000µF.
Con medidor ESR
Además de medir capacidad, revisa la resistencia serie equivalente.
Un capacitor puede mostrar una capacidad aparentemente correcta y aun así tener ESR elevada, provocando:
- Calentamiento.
- Rizado.
- Pérdida de potencia.
- Arranque deficiente.
- Ruido en audio.
🔟 INSTALACIÓN PASO A PASO
- Desconecta el equipo.
- Espera algunos minutos.
- Mide el voltaje entre los terminales.
- Descarga el capacitor con una resistencia apropiada.
- Marca la posición del positivo y negativo.
- Retira la soldadura de los terminales.
- Limpia los orificios de la placa.
- Compara el capacitor nuevo con el original.
- Inserta los terminales respetando la polaridad.
- Suelda sin calentar excesivamente el componente.
- Corta el sobrante de terminal, cuando corresponda.
- Revisa que no existan puentes de soldadura.
- Enciende el equipo utilizando protección.
- Mide el voltaje de trabajo.
- Comprueba que no exista calentamiento anormal.
