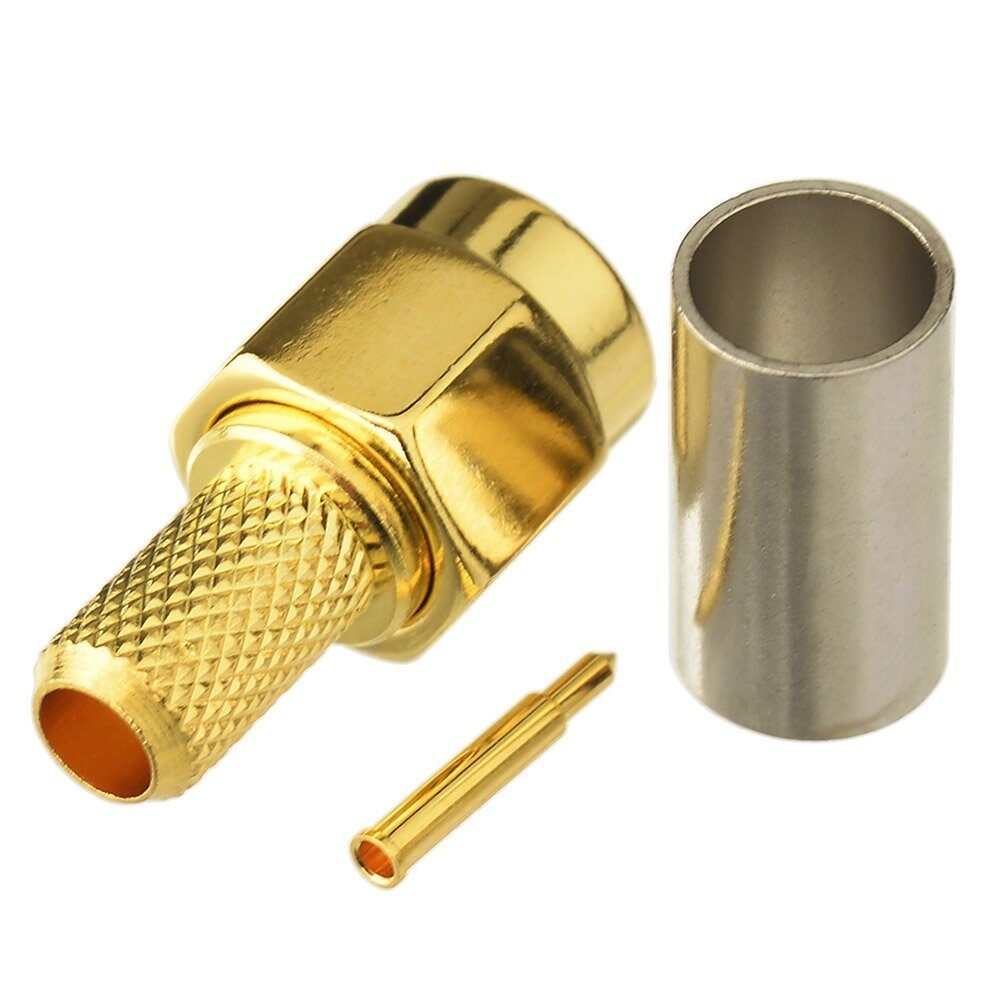

El conector SMA es ampliamente utilizado en equipos electrónicos y sistemas de radiofrecuencia por su tamaño compacto, acoplamiento roscado y conexión firme.
Es compatible, según el modelo y sistema de montaje, con cables coaxiales como:
- RG58
- RG303
- RG141
- RG142
- RG400
Ideal para técnicos, instaladores, radioaficionados, laboratorios, proyectos Arduino, ESP32, módulos LoRa, GPS, repetidores y equipos de comunicación.
Importante: antes de publicar, verifica si tu conector es SMA macho, SMA hembra, RP-SMA macho o RP-SMA hembra, porque el género se identifica por la rosca y el contacto central.
5 deseos que cumple
✅ Obtener una conexión RF compacta y profesional.
✅ Reducir falsos contactos e interferencias.
✅ Reparar cables coaxiales sin reemplazarlos completamente.
✅ Fabricar extensiones para antenas a la medida necesaria.
✅ Conectar módulos y equipos de radiofrecuencia con mayor seguridad.
5 casos de uso reales en Bolivia
- Fabricación de cables para antenas WiFi y radioenlaces.
- Conexión de módulos GPS, LoRa, GSM y telemetría.
- Reparación de cables para equipos de radioaficionados.
- Instalación de antenas en vehículos, industrias y propiedades rurales.
- Proyectos de comunicación con Arduino, Raspberry Pi y ESP32.
Ficha técnica
| Característica | Especificación |
|---|---|
| Tipo | Conector coaxial SMA |
| Impedancia | 50 Ω |
| Material | Cobre o aleación de cobre |
| Acabado | Chapado en oro |
| Acoplamiento | Rosca SMA |
| Cables compatibles | RG58, RG303, RG141, RG142 y RG400 |
| Aplicación | Radiofrecuencia y telecomunicaciones |
| Uso | Antenas, GPS, WiFi, LoRa, GSM y radio |
| Montaje | Crimpado, soldadura o abrazadera, según versión |
| Presentación | 1 unidad |
| Género | Verificar físicamente |
| Polaridad | SMA estándar o RP-SMA, según modelo |

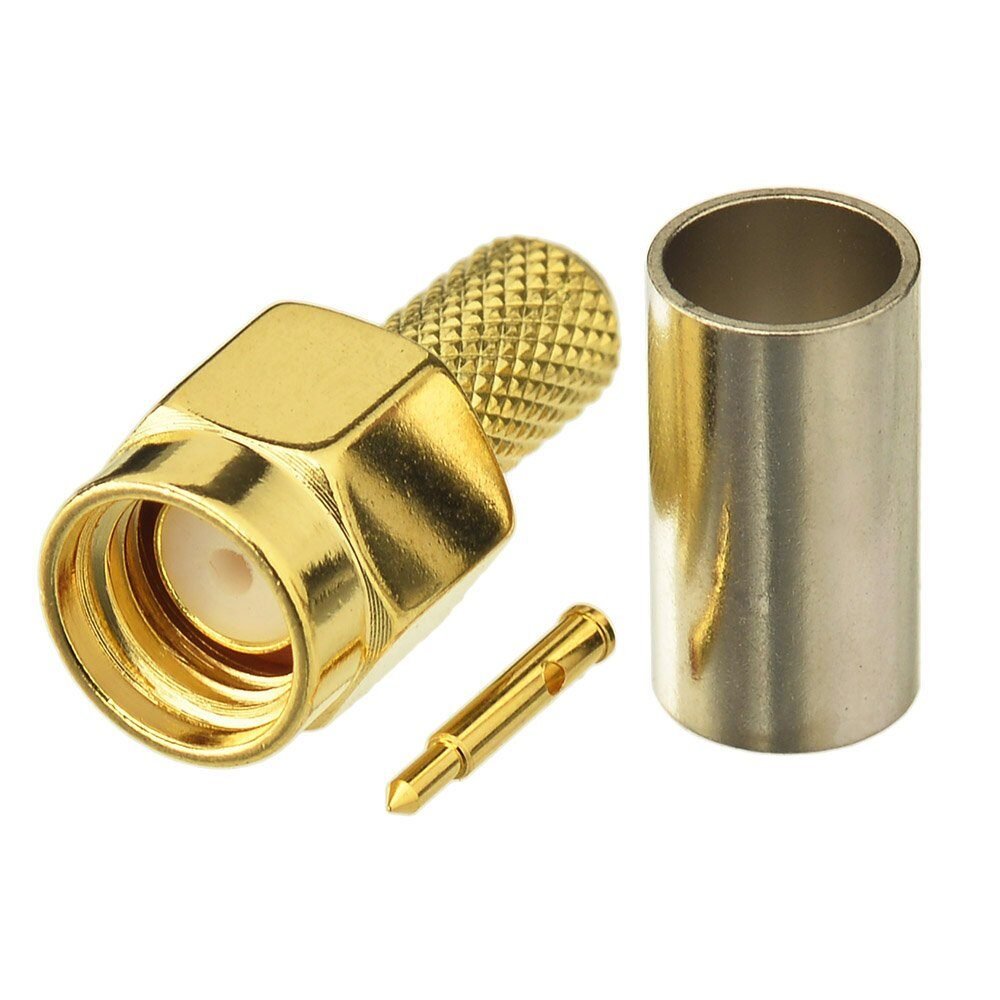

Diferencia entre SMA y RP-SMA
No debes identificarlo solamente por la rosca.
- SMA macho: rosca interior y pin central.
- SMA hembra: rosca exterior y receptáculo central.
- RP-SMA macho: rosca interior, pero contacto central hembra.
- RP-SMA hembra: rosca exterior, pero pin central.
Esta diferencia es muy importante para evitar vender un conector incompatible.
Instalación paso a paso
- Confirma que el conector sea compatible con el diámetro del cable.
- Desmonta las piezas del conector.
- Coloca primero la férula o tuerca sobre el cable.
- Retira cuidadosamente la cubierta exterior.
- Separa y dobla la malla de blindaje.
- Recorta el dieléctrico dejando expuesto el conductor central.
- Suelda o crimpa el contacto central.
- Introduce el cable dentro del cuerpo del conector.
- Ajusta o crimpa la férula sobre la malla.
- Comprueba continuidad y ausencia de cortocircuito con un multímetro.
