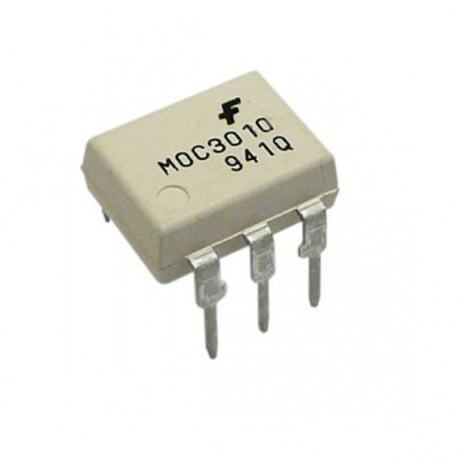

🛡️ ¿Quieres controlar corriente alterna (AC) desde un microcontrolador sin correr riesgos? Los optoacopladores triac MOC3010, MOC3011 y MOC3012 son la solución perfecta. Estos componentes aislan completamente la parte digital (5V) de la red AC (110V/220V), permitiéndote activar cargas como lámparas, motores o electrodomésticos con total seguridad.
Disponibles en encapsulado DIP-6, fáciles de montar en protoboard o PCB. Son compatibles con Arduino, ESP32, STM32 y más.
-
✅ Te permite controlar cargas AC desde un microcontrolador con total seguridad.
-
✅ Aísla la parte de alto voltaje para evitar daños o descargas.
-
✅ Facilita la automatización de luces, electrodomésticos, bombas, etc.
-
✅ Reduce riesgos eléctricos en proyectos caseros o industriales.
-
✅ Es compatible con múltiples plataformas y fácil de montar.
-
💡 Gabriel Rivas (Cochabamba): creó un dimmer para lámparas LED con MOC3012 + triac BT136.
-
🏠 Marcela Gutiérrez (Santa Cruz): automatizó la bomba de agua de su casa desde un ESP32 usando MOC3011.
-
⚙️ Juan Carlos Pinto (La Paz): montó un relé de estado sólido para resistencias calefactoras industriales.
-
🔌 Luis Fernando Flores (Oruro): diseñó un módulo AC activado desde un Arduino Nano sin cruce por cero.
-
🛠️ Bruno Quiroga (Sucre): montó una central domótica básica para luces 220V con MOC3010 y disipador.
✅ DESCRIPCIÓN EXPANDIDA + FICHA TÉCNICA
Los optotriacs MOC3010, MOC3011 y MOC3012 permiten conmutar corriente alterna de forma segura. Son ideales para:
-
Control de cargas resistivas e inductivas
-
Automatización industrial
-
Dispositivos IoT y domótica
-
Relés de estado sólido personalizados
Ficha técnica general:
| Parámetro | MOC3010 | MOC3011 | MOC3012 |
|---|---|---|---|
| Corriente de disparo LED | 15mA típ. | 10mA típ. | 5mA típ. |
| Voltaje de salida AC | Hasta 400V | Hasta 400V | Hasta 400V |
| Tipo de salida | Triac | Triac | Triac |
| Encapsulado | DIP-6 | DIP-6 | DIP-6 |
| Detección cruce cero | ❌ No | ❌ No | ❌ No |
| Aislamiento galvánico | ✅ Sí | ✅ Sí | ✅ Sí |

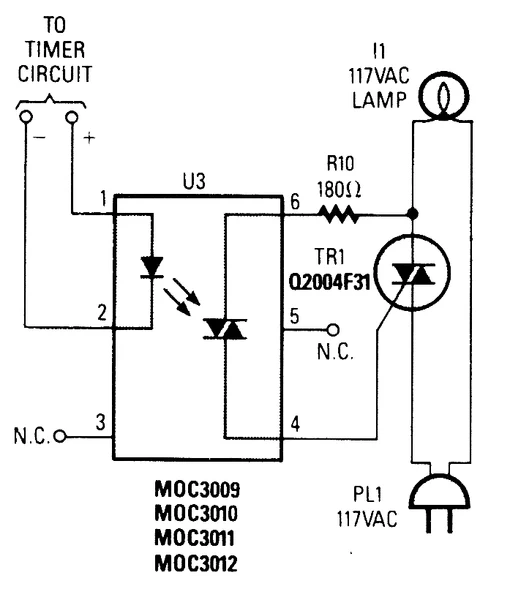

✅ PASO A PASO DE INSTALACIÓN
-
🔍 Elige el modelo según tu microcontrolador (MOC3012 si usas ESP8266/Arduino directamente).
-
🔧 Conecta el lado LED a la salida digital (usa resistencia limitadora de 220–330Ω).
-
⚡ Conecta el lado TRIAC a un triac externo como BT136, con carga en serie.
-
🛡️ Asegúrate de usar disipadores o fusibles si la carga supera 500W.
-
🧪 Prueba activación: al enviar un pulso desde el microcontrolador, la carga se encenderá con aislamiento seguro.
hernan –
⭐⭐⭐⭐ “Dispara con baja corriente desde ESP32 sin necesidad de transistores externos.” – Natalia Salvatierra, Tarija
