⚙️ CONTROL AUTOMÁTICO Y PROTECCIÓN DEL GENERADOR

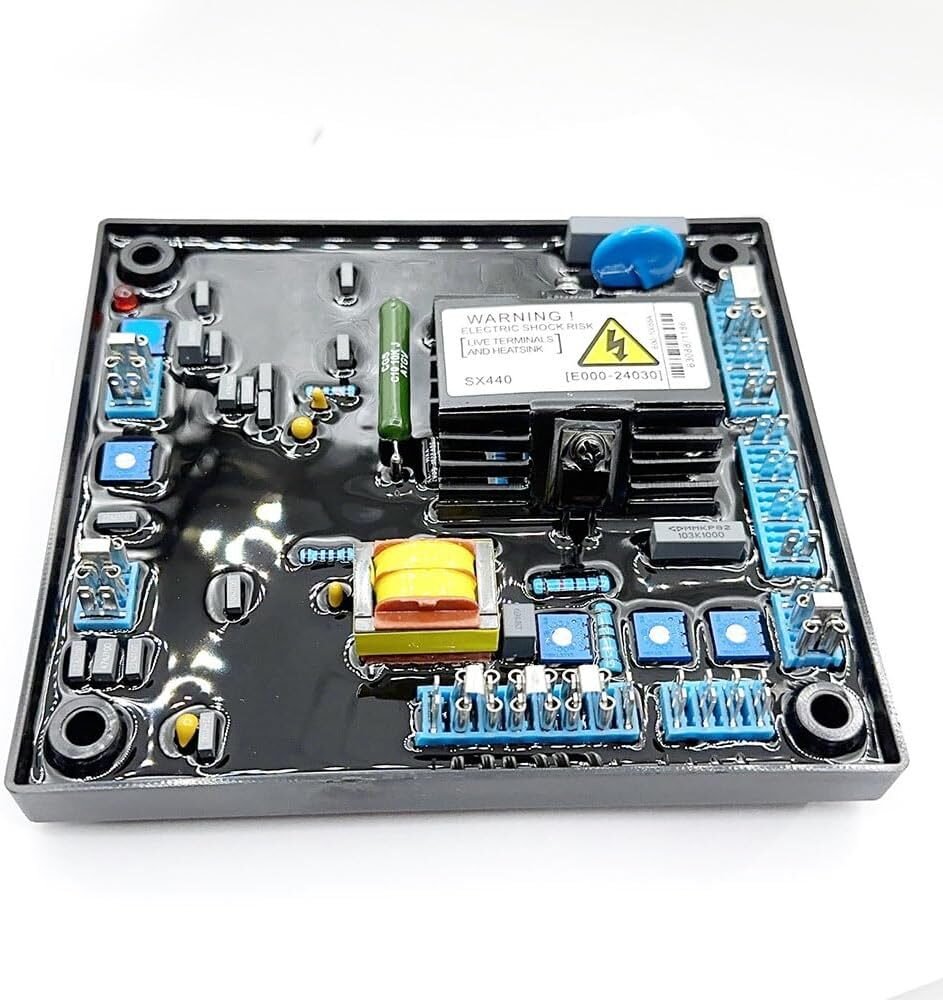

El SX440 es un regulador automático de voltaje analógico de tiristor controlado por fase de media onda. Forma parte del sistema de excitación de generadores brushless y toma su alimentación directamente de los terminales del generador. Además de regular el voltaje, incorpora protección por baja velocidad y pérdida de sensado.

Su función es detectar el voltaje de salida y ajustar automáticamente la corriente enviada al campo de excitación.

Esto permite:

• Mantener un voltaje más estable.
• Reducir variaciones al conectar cargas.
• Proteger los equipos alimentados.
• Mejorar el funcionamiento del alternador.
• Recuperar generadores con AVR defectuoso.
• Ajustar voltaje, estabilidad y respuesta.
• Trabajar con generadores brushless compatibles.

---

⭐ CARACTERÍSTICAS DESTACADAS

✅ Modelo: SX440
✅ Tipo: regulador automático de voltaje AVR
✅ Tecnología: control de tiristor de media onda
✅ Aplicación: generadores y alternadores brushless
✅ Alimentación tomada del propio generador
✅ Regulación automática de la excitación
✅ Protección por baja frecuencia o baja velocidad
✅ Protección ante pérdida de sensado
✅ Ajuste manual de voltaje
✅ Ajuste de estabilidad
✅ Entrada para ajuste externo de voltaje
✅ Compatible con diferentes generadores que utilicen conexión SX440
✅ Ideal para reemplazo, mantenimiento y reparación
✅ Instalación interna en el alternador o tablero del generador

---

📋 FICHA TÉCNICA REFERENCIAL

Algunas versiones comerciales del SX440 indican hasta 90 V DC de salida con entrada de 200–207 V AC, 4 A continuos y 8 A de forzamiento durante aproximadamente 15 segundos. Sin embargo, existen numerosas tarjetas compatibles y réplicas con especificaciones distintas, por lo que debe verificarse la etiqueta y el diagrama de la unidad antes de instalarla.

---

🎛️ AJUSTES PRINCIPALES DEL SX440

Dependiendo de la fabricación de la tarjeta, puede incluir los siguientes potenciómetros:

VOLT

Permite aumentar o disminuir el voltaje de salida del generador.

STABILITY

Ajusta la estabilidad de respuesta y ayuda a evitar oscilaciones de voltaje.

UFRO

Ajusta la protección por baja frecuencia. Cuando el motor pierde velocidad, el AVR reduce la excitación para proteger el alternador.

DROOP

Se utiliza en sistemas que requieren reparto de carga reactiva o funcionamiento en paralelo, cuando la instalación es compatible.

TRIM

Permite integrar ajustes externos o sistemas de control adicionales.

---

🔌 CONEXIONES HABITUALES

Los terminales pueden incluir conexiones como:

• F1 y F2: salida hacia el campo de excitación.
• 7 y 8: alimentación o sensado del generador.
• 1 y 2: ajuste externo de voltaje.
• A, B y C: selección del rango o estabilidad según la potencia del alternador.
• Conexiones adicionales para droop, trim o protección.

⚠️ La posición exacta puede variar en tarjetas genéricas o compatibles. Antes de retirar el AVR antiguo, es recomendable tomar fotografías y marcar cada cable.

---

🎯 5 DESEOS QUE CUMPLE

1. Recuperar un generador que dejó de entregar voltaje correctamente.
2. Mantener una salida eléctrica más estable y segura.
3. Evitar daños en herramientas y equipos conectados.
4. Reemplazar una tarjeta AVR SX440 quemada o deteriorada.
5. Ajustar la respuesta del generador según la carga utilizada.

---

🇧🇴 5 CASOS DE USO REALES EN BOLIVIA

1. Reparación de generadores utilizados en talleres y negocios de Santa Cruz.
2. Mantenimiento de grupos electrógenos para edificios, condominios y hospitales.
3. Regulación de voltaje en generadores para zonas rurales sin suministro eléctrico estable.
4. Reemplazo de AVR en generadores utilizados por constructoras y equipos de soldadura.
5. Reparación de alternadores brushless para industrias, granjas y sistemas de emergencia.

---

🔄 SX440 VS. UN AVR GENÉRICO PEQUEÑO

---

🛠️ INSTALACIÓN PASO A PASO

1. Apague completamente el generador.
2. Desconecte la batería de arranque.
3. Espere hasta que no exista tensión residual peligrosa.
4. Abra la tapa del alternador donde se encuentra el AVR.
5. Tome una fotografía clara de todas las conexiones.
6. Marque cada cable antes de desconectarlo.
7. Compare terminal por terminal entre el AVR antiguo y el SX440 nuevo.
8. Verifique las conexiones del campo, sensado y alimentación.
9. Instale la tarjeta sin permitir contacto con partes metálicas.
10. Coloque inicialmente el ajuste de voltaje en una posición baja o intermedia.
11. Arranque el generador sin carga.
12. Mida el voltaje con un multímetro confiable.
13. Ajuste lentamente el potenciómetro VOLT hasta alcanzar el voltaje nominal.
14. Si el voltaje oscila, ajuste cuidadosamente STABILITY.
15. Pruebe el generador con carga progresiva.
16. Cierre la tapa y asegure todos los cables.

El procedimiento de puesta en marcha normalmente recomienda iniciar con el ajuste de voltaje reducido, arrancar el generador sin carga a su frecuencia nominal y aumentar lentamente el control VOLT hasta alcanzar la tensión deseada.

🚨 SÍNTOMAS DE UN AVR DAÑADO

• El generador no produce voltaje.
• El voltaje sube sin control.
• La salida cae al conectar carga.
• El voltaje oscila constantemente.
• Se queman bombillos o equipos conectados.
• El generador solo produce voltaje residual.
• El ajuste VOLT no produce cambios.
• La tarjeta presenta componentes quemados.
• Se observa olor a quemado o resina dañada.

Estos síntomas también pueden ser causados por diodos rotativos, escobillas en modelos no brushless, bobinados dañados, conexiones flojas, baja velocidad del motor o pérdida de magnetismo residual.
