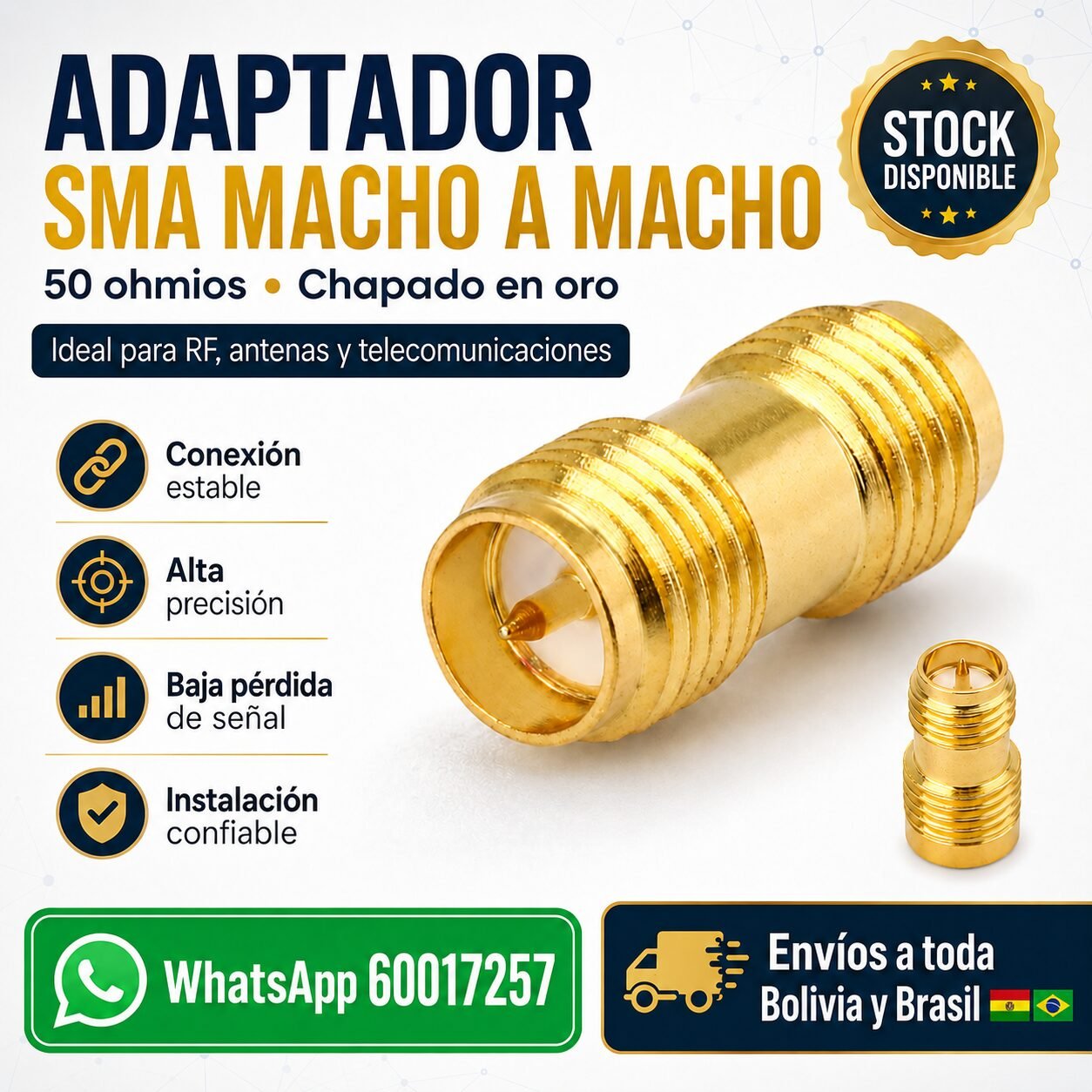

Este adaptador no solamente une dos conectores. También puede funcionar como una extensión mecánica para proteger el puerto SMA original de un router, módulo de comunicación, GPS o instrumento de medición. SMA
Es utilizado en:
- Sistemas de radiofrecuencia.
- Antenas GSM, 3G, 4G y LTE.
- Equipos GPS y rastreo vehicular.
- Módulos LoRa y telemetría.
- Proyectos Arduino, ESP32 y Raspberry Pi.
- Analizadores de espectro.
- Generadores de señales.
- Radios y equipos de comunicación.
- Sistemas de automatización industrial.
- Equipos de laboratorio y enseñanza técnica.
En instalaciones profesionales, evita cambiar un cable coaxial completo cuando solamente se necesita extender o adaptar el punto de conexión.
Su sistema roscado proporciona mejor sujeción que un conector a presión, reduciendo el riesgo de desconexión accidental por movimiento o vibración.
4️⃣ ¿QUÉ DESEOS CUMPLE ESTE PRODUCTO?
- Evitar reemplazar un cable coaxial completo por falta de alcance.
- Proteger el conector SMA original de un equipo costoso.
- Realizar instalaciones más limpias y profesionales.
- Conectar y desconectar antenas con mayor facilidad.
- Reducir fallas por conexiones flojas o improvisadas.
5️⃣ CASOS DE USO REALES
1. Rastreador GPS instalado en un vehículo
Permite extender el punto de conexión de la antena para ubicarla en una zona con mejor recepción, evitando forzar el conector de la tarjeta GPS.
2. Módulo SIM800 o SIM900 en un tablero de monitoreo
Facilita la instalación de una antena GSM externa cuando el módulo se encuentra dentro de una caja metálica o gabinete eléctrico.
3. Proyecto LoRa en una propiedad rural
Permite conectar una antena externa al módulo de telemetría para mejorar la ubicación física de la antena y proteger el puerto del equipo.
4. Laboratorio de electrónica o escuela técnica
Se utiliza para adaptar conexiones entre cables, módulos RF, generadores de señal y equipos de prueba.
5. Router o repetidor con antena externa
Ayuda a extender o proteger el conector SMA cuando la antena se manipula frecuentemente durante pruebas e instalaciones.
6️⃣ FICHA TÉCNICA
| Característica | Especificación |
|---|---|
| Producto | Acople o adaptador coaxial |
| Tipo de conexión | SMA macho a SMA hembra |
| Configuración | Macho–hembra |
| Orientación | Recta |
| Impedancia habitual | 50 Ω |
| Tipo de montaje | Roscado |
| Instalación | Sin soldadura |
| Material del cuerpo | Metálico, según fabricación |
| Aplicación | Antenas y radiofrecuencia |
| Polaridad | SMA convencional |
| Compatibilidad | Equipos con conectores SMA estándar |
| Uso | Extensión, adaptación y protección |
| Voltaje | No aplica como parámetro principal |
| Corriente | No aplica como parámetro principal |
| Potencia máxima | Depende de la frecuencia, fabricación y calidad del adaptador |
| Frecuencia máxima | Debe verificarse según el modelo específico |
| Certificación | Depende del fabricante |
DIFERENCIA ENTRE SMA Y RP-SMA
SMA macho
- Rosca interna.
- Pin central macho.
SMA hembra
- Rosca externa.
- Contacto central hembra.
RP-SMA macho
- Rosca interna.
- Contacto central hembra.
RP-SMA hembra
- Rosca externa.
- Pin central macho.
No se debe comprar solamente observando la rosca. También debe revisarse el contacto central.
