El adaptador XLR a RJ45 permite llevar la señal de control de iluminación DMX512 a través de un cable de red común. En escenarios, iglesias, salones de eventos y discotecas es habitual que la consola esté lejos de los equipos de luces; en lugar de tender un cable DMX largo y costoso, se usa cable UTP Cat5e o Cat6 con un par de estos adaptadores, uno en cada extremo.

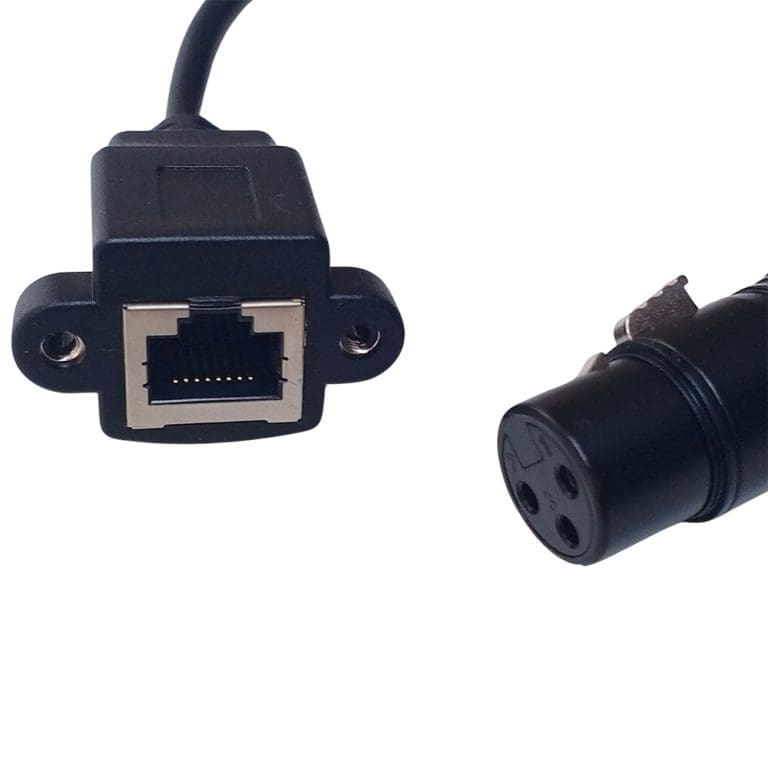

Esta versión tiene un XLR hembra de 3 pines y un conector RJ45 hembra unidos por un tramo corto de cable flexible.
Contenido
Características
- Conector XLR hembra de 3 pines.
- Conector RJ45 hembra (8P8C).
- Cable corto flexible que evita esfuerzos en los conectores.
- Compatible con sistemas DMX512.
¿Cómo se usa?
En el lado de la consola se coloca un adaptador XLR macho a RJ45 y en el lado de los equipos un adaptador XLR hembra a RJ45, o viceversa según el sentido de la señal. Entre ambos se conecta un cable de red directo. Verifica que los dos adaptadores usen el mismo esquema de cableado; existen varias convenciones y deben coincidir en ambos extremos. Un esquema muy usado asigna el pin 1 del XLR (malla) a los hilos 7 y 8, el pin 2 (Data-) al hilo 2 y el pin 3 (Data+) al hilo 1 del RJ45.
Recomendaciones para DMX por cable de red
- Usa cable Cat5e o Cat6 de buena calidad, preferiblemente apantallado en instalaciones con interferencias.
- Coloca un terminador DMX de 120 Ω en el último equipo de la cadena.
- No conectes estos adaptadores a switches, routers ni puertos Ethernet: la señal DMX no es Ethernet y podría dañar los equipos.
- Identifica bien los cables para no confundirlos con la red de datos.
Otros usos
Además de DMX, este tipo de adaptador se usa para enviar audio balanceado por cable de red en instalaciones fijas, siempre que se respete el par trenzado para cada señal. Para audio de micrófono con alimentación phantom, verifica la compatibilidad antes de usarlo.
Para conocer más sobre este protocolo de iluminación, consulta el artículo sobre el protocolo DMX512 en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Adaptador XLR Hembra 3 Pines a RJ45 Hembra para DMX, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Adaptador XLR Hembra 3 Pines a RJ45 Hembra para DMX, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Galería de imágenes
Preguntas frecuentes sobre adaptador XLR a RJ45
¿El adaptador XLR a RJ45 sirve para DMX?
Sí, es su uso principal: llevar señal DMX512 por cable de red Cat5e o Cat6.
¿Puedo conectarlo a un switch de red?
No. La señal DMX no es Ethernet; conéctalo solo a otro adaptador mediante cable directo.
¿Necesito uno en cada extremo?
Sí, uno para pasar de XLR a RJ45 y otro para volver de RJ45 a XLR.
¿Qué cable de red debo usar?
Cat5e o Cat6 directo, de preferencia apantallado.
