🔧 REPARACIÓN DE CAJAS DE SONIDO
Puede servir para reemplazar la etapa amplificadora de una caja cuando voltajes, parlantes, potencia y conexiones sean compatibles.
🔊 FABRICACIÓN DE PARLANTES 2.1
Excelente plataforma para proyectos con parlantes izquierdo/derecho + subwoofer, según la arquitectura de la placa.
🏠 SISTEMA DE AUDIO PARA CASA
Permite fabricar un sistema compacto utilizando parlantes pasivos compatibles.
🎶 RECUPERAR PARLANTES ANTIGUOS
Si los altavoces todavía funcionan, se puede construir una nueva amplificación alrededor de ellos.
📱 MODERNIZAR EQUIPOS

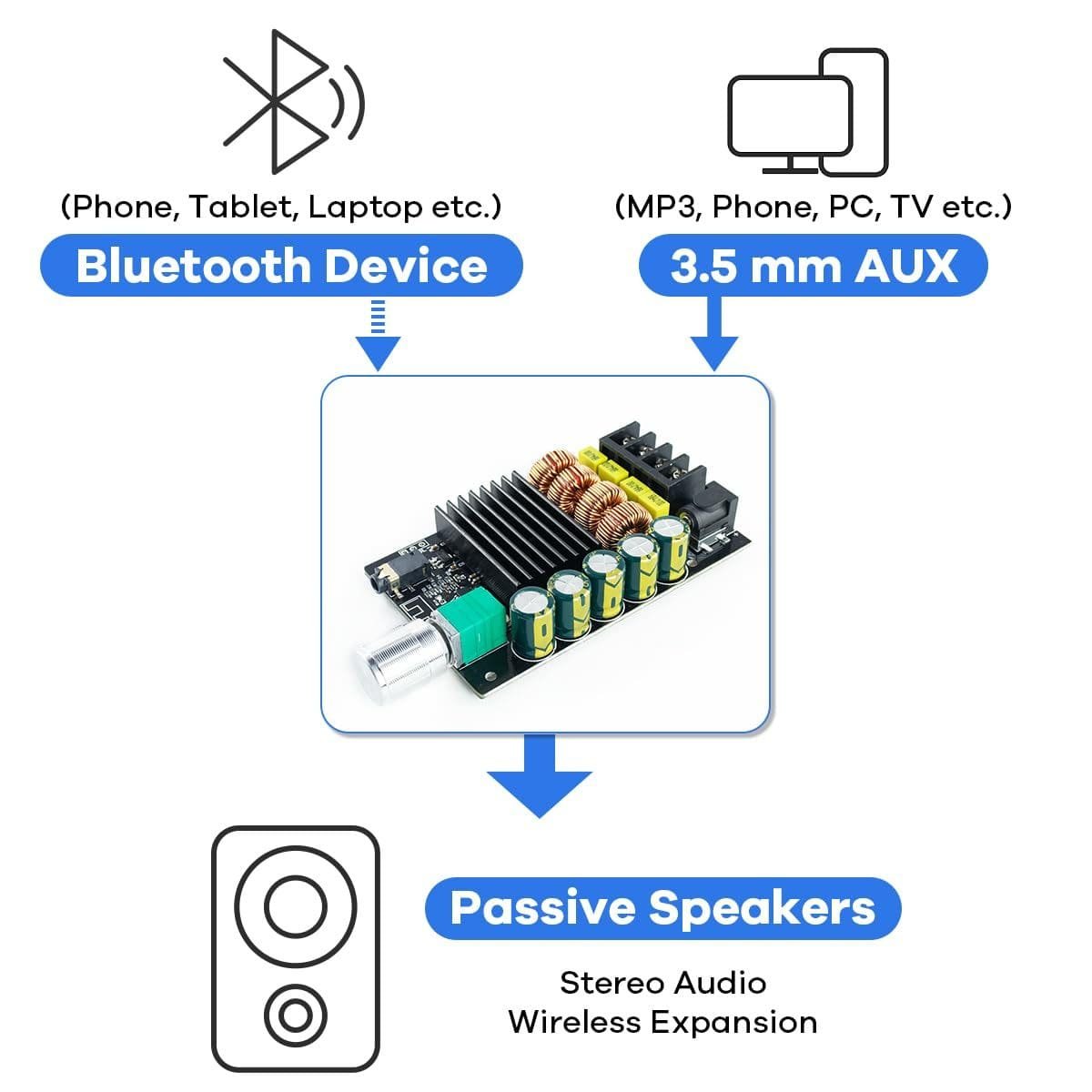

La versión de placa que indicas incorpora Bluetooth, permitiendo añadir reproducción inalámbrica a un proyecto de audio.
🎚️ CONTROL DE GRAVES Y AGUDOS
Si tu versión es la placa 2.1 con regulación independiente de graves/agudos, este es otro argumento muy fuerte: el usuario puede ajustar el sonido a sus parlantes y preferencias.
4️⃣ 5 DESEOS QUE CUMPLE
- 🎵 Conseguir sonido de mejor calidad.
- 🔧 Reparar o reconstruir una caja amplificada compatible.
- 🔊 Añadir un subwoofer para conseguir graves con mayor presencia.
- 📱 Modernizar un sistema agregándole Bluetooth.
- 🛡️ Utilizar una plataforma de amplificación con protecciones incorporadas en el chip.
5️⃣ CASOS DE USO REALES
🔧 Talleres de electrónica: reparación o modificación de cajas amplificadas compatibles.
🪚 Fabricantes de cajas acústicas: construcción de sistemas Bluetooth 2.1 personalizados.
🏠 Home audio: dos parlantes + subwoofer para música.
🎮 Arcade: amplificación de parlantes y graves en gabinetes personalizados.
🎓 Institutos técnicos: proyectos prácticos de electrónica de audio y amplificación Clase D.
6️⃣ FICHA TÉCNICA

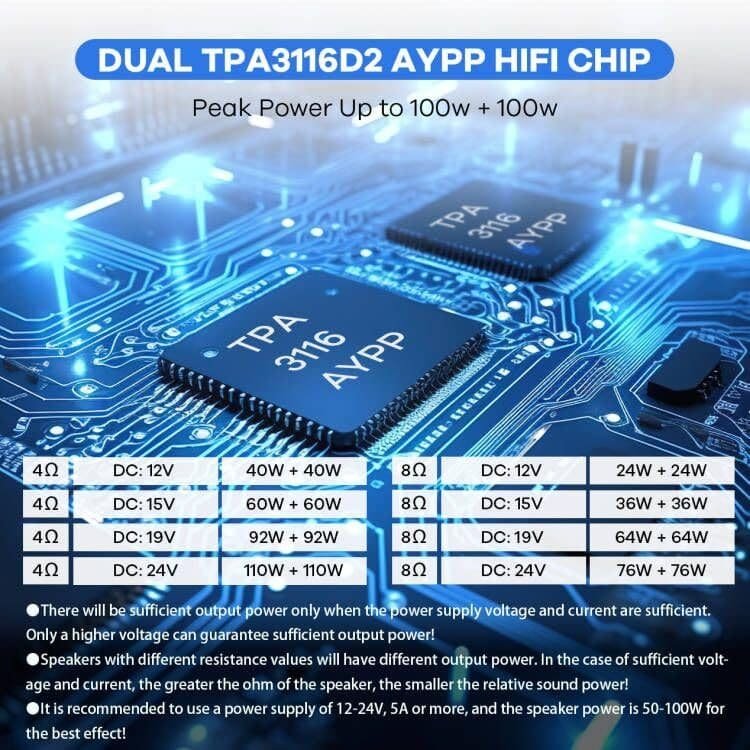

CHIP TPA3116D2 — DATOS OFICIALES DE TI
| Característica | Especificación |
|---|---|
| Fabricante del diseño del IC | Texas Instruments |
| Chip | TPA3116D2 |
| Arquitectura | Clase D |
| Potencia del IC | Hasta 2 × 50 W / 4 Ω a 21 V |
| Mono | Hasta 100 W, según configuración |
| Alimentación del IC | 4.5–26 V DC |
| Carga mínima indicada | 4 Ω |
| Eficiencia | >90% bajo condiciones especificadas |
| THD+N a 1 kHz | 0.1% (dato de producto TI) |
| SNR | 102 dB |
| Temperatura ambiente | −40 a +85 °C |
| Protección | OV, UV, térmica, cortocircuito y DC |
Datos oficiales del TPA3116D2. Texas Instruments
⚠️ IMPORTANTE SOBRE TU PLACA 2.1
El chip puede ofrecer estas prestaciones, pero la potencia total, alimentación, impedancia, Bluetooth y controles de la placa completa dependen del diseño del fabricante del módulo.
Si me mandas una captura de la publicación de 1688, puedo verificar exactamente cuántos TPA3116D2 lleva, potencia L/R/subwoofer, voltaje recomendado y amperaje de fuente.
