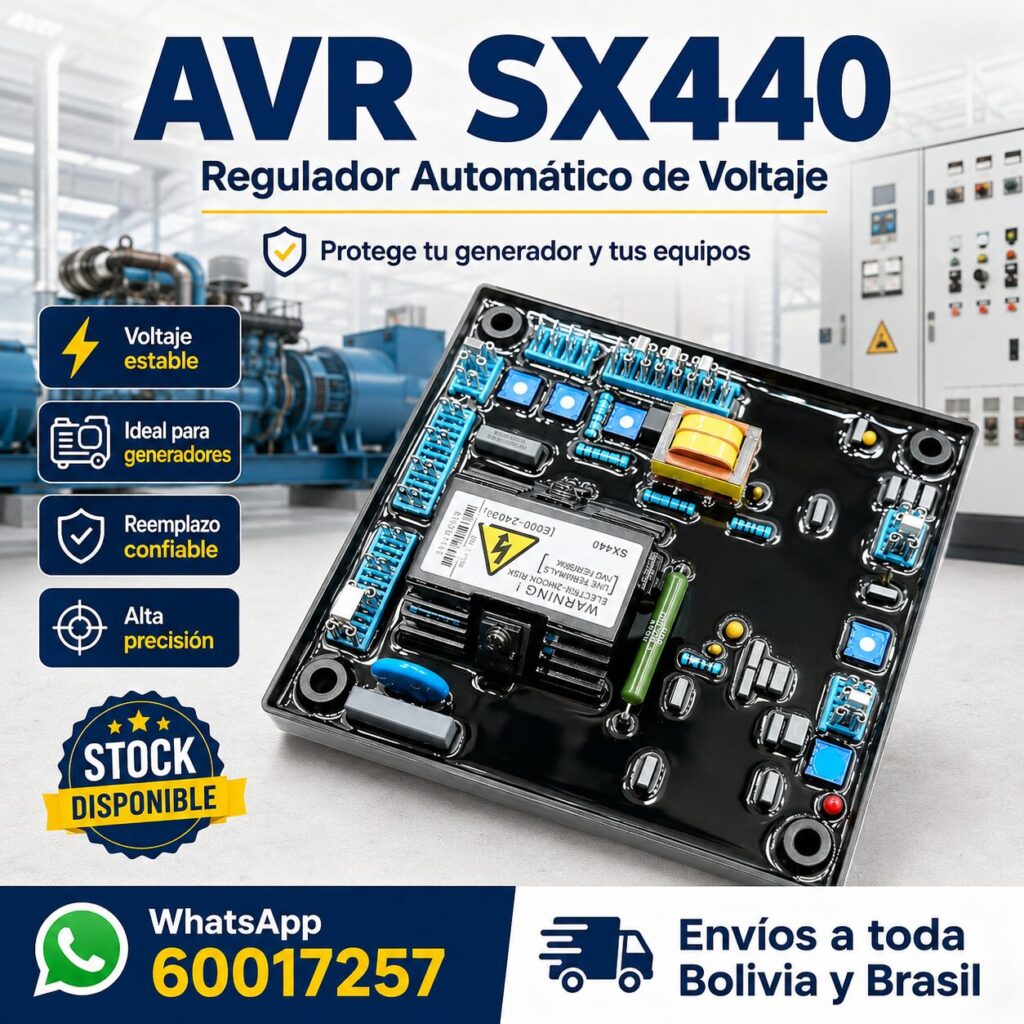

La tarjeta SX440 es el AVR, o regulador automático de voltaje, que usan muchos alternadores Stamford y generadores compatibles sin escobillas. Su trabajo es medir continuamente el voltaje de salida del generador y ajustar la corriente del campo de excitación para que ese voltaje se mantenga estable, tanto en vacío como al conectar cargas. Cuando el AVR falla, el generador puede entregar voltaje muy bajo, muy alto o inestable, con riesgo de dañar todos los equipos conectados.
Síntomas de un AVR SX440 dañado
- El generador no levanta voltaje o entrega muy poco.
- Voltaje demasiado alto en la salida.
- Voltaje que sube y baja sin control (oscilaciones).
- Luces que parpadean al conectar cargas.
- Fusible del AVR quemado repetidamente.
Antes de reemplazar el AVR, verifica las conexiones, los diodos del puente rectificador rotativo y la velocidad del motor, porque también pueden causar estos síntomas.
Características del SX440
- Tipo: AVR analógico de tiristor, control de fase de media onda.
- Aplicación: generadores sin escobillas autoexcitados.
- Alimentación: tomada de los propios terminales del generador.
- Protecciones: por baja velocidad (baja frecuencia) y por pérdida de sensado.
- Ajustes: voltaje, estabilidad y umbral de baja frecuencia mediante potenciómetros.
- Compatibilidad: alternadores Stamford y generadores que usan este modelo de AVR.
Aplicaciones
- Grupos electrógenos de respaldo en empresas, clínicas y edificios.
- Generadores en obras de construcción.
- Equipos agrícolas e industriales con generación propia.
- Talleres de reparación de generadores.
Instalación del AVR
- Detén el generador y asegúrate de que no pueda arrancar durante el trabajo.
- Fotografía y marca todos los cables del AVR antiguo antes de retirarlo.
- Conecta el SX440 respetando exactamente el diagrama del fabricante del alternador: sensado, alimentación y salida de campo (F+ y F-).
- Coloca el potenciómetro de voltaje en posición media antes del primer arranque.
- Arranca el generador sin carga, verifica la frecuencia y ajusta el voltaje con un voltímetro; luego ajusta la estabilidad si el voltaje oscila.
La instalación y el ajuste deben hacerlos técnicos con experiencia en generadores: se trabaja con tensiones peligrosas.
La importancia de la velocidad
El AVR regula el voltaje, pero la frecuencia depende de la velocidad del motor. Un motor que gira lento hace que el SX440 active su protección de baja frecuencia y reduzca el voltaje para proteger el alternador. Si el generador entrega voltaje bajo, verifica primero que el motor esté a su velocidad nominal, normalmente 1500 o 1800 RPM según el equipo.
Protege tus equipos
Un voltaje estable es fundamental para computadoras, equipos médicos, motores y electrónica en general. Reemplazar a tiempo un AVR defectuoso evita daños costosos en los equipos conectados y en el propio alternador. Si no estás seguro de que tu generador use el SX440, envíanos por WhatsApp una foto de la placa del alternador y del AVR actual.
Si quieres conocer cómo funcionan estos reguladores, consulta el artículo sobre el regulador de voltaje en Wikipedia.
Repuesto recomendado para talleres
En empresas y talleres que dependen de un grupo electrógeno, tener una tarjeta de repuesto evita que una falla deje sin energía a la operación durante días mientras se consigue la pieza. Guarda el regulador en un lugar seco, en su empaque original, y anota los valores de ajuste del equipo actual para replicarlos rápidamente en caso de reemplazo.
Preguntas frecuentes sobre la tarjeta AVR SX440
¿Sirve para mi generador?
Para alternadores Stamford y generadores compatibles que usan el SX440; envíanos una foto de tu equipo para confirmar.
¿Qué se ajusta en el AVR?
Voltaje, estabilidad y umbral de baja frecuencia.
¿Por qué el voltaje sigue bajo?
Verifica la velocidad del motor, los diodos rotativos y las conexiones.
¿Lo puedo instalar yo?
Recomendamos que lo instale un técnico con experiencia en generadores.
