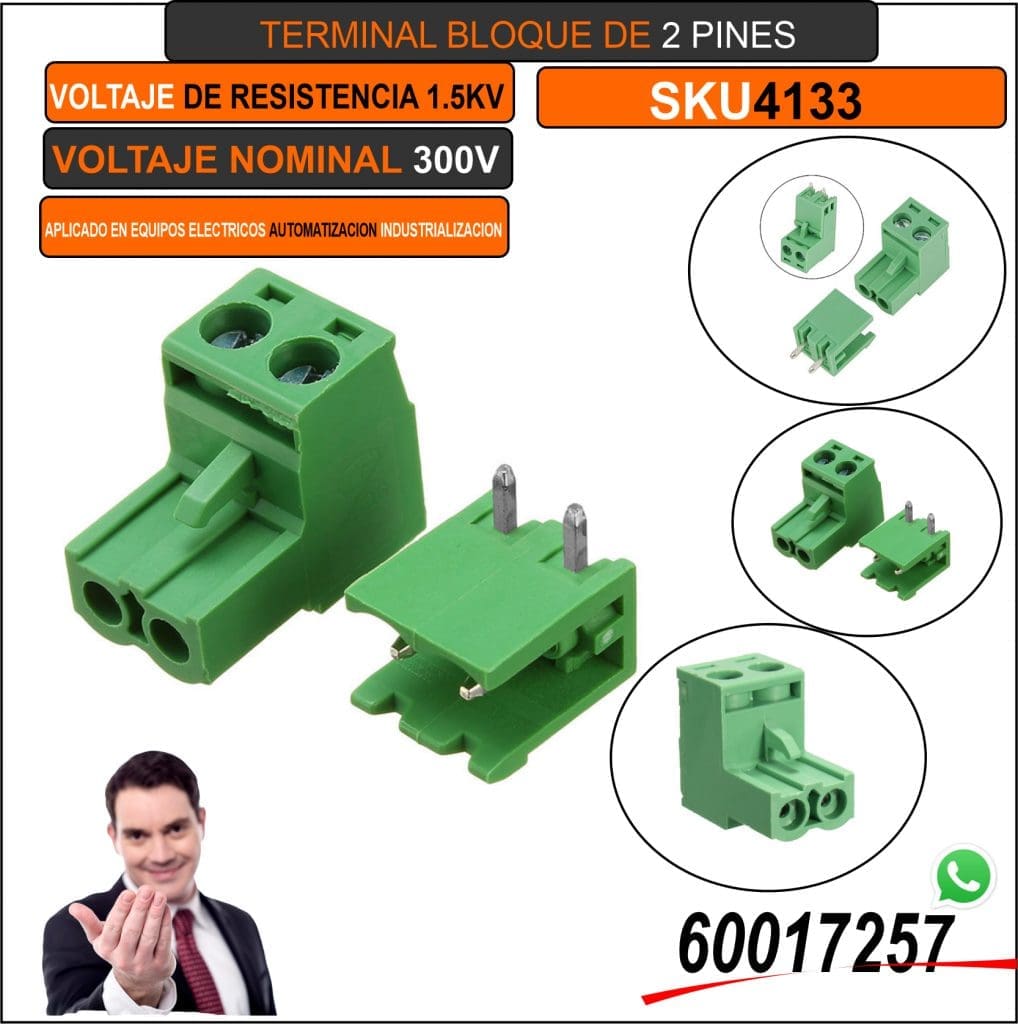

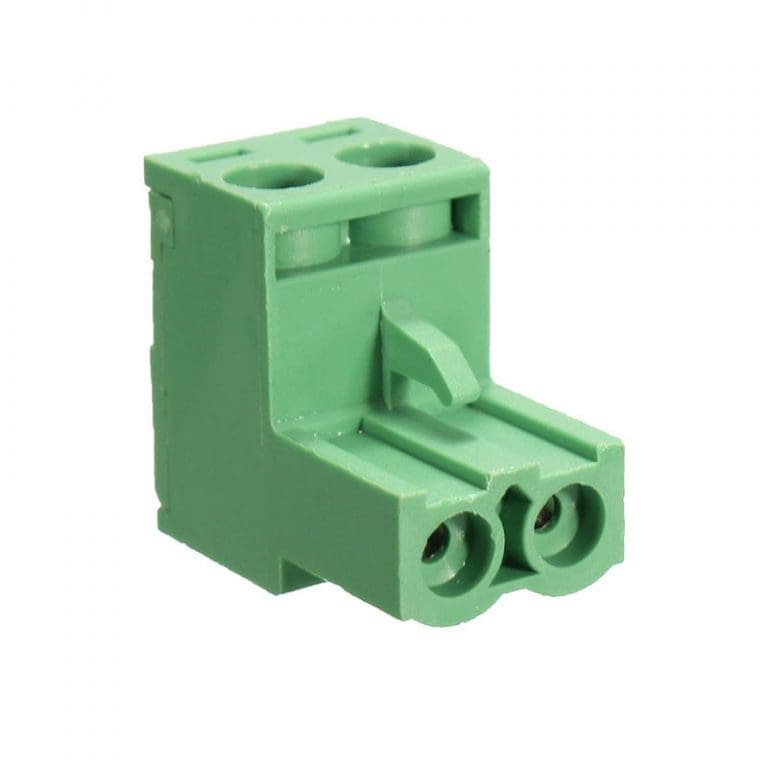

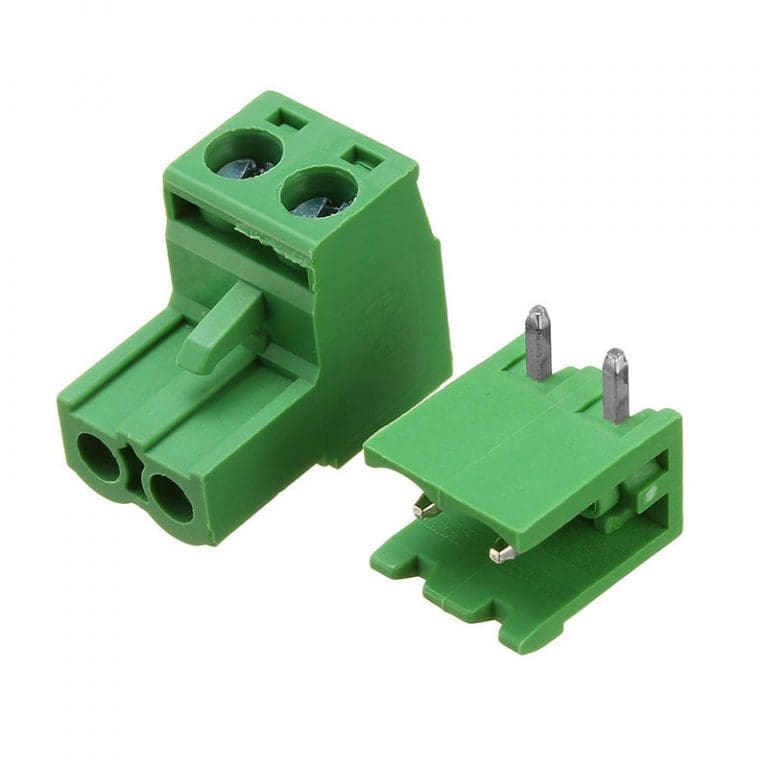

La bornera enchufable de 2 pines se compone de dos piezas: una base macho que se suelda en la placa de circuito impreso y un conector hembra con tornillos donde se fijan los cables. Así puedes desconectar todo el cableado de una placa con un solo tirón, sin aflojar tornillos, y volver a conectarlo sin errores.
Es el tipo de conexión que se encuentra en PLC, controladores industriales, fuentes, módulos de control de acceso y equipos que requieren mantenimiento frecuente.
Contenido
Características
- Número de polos: 2.
- Paso: 5.08 mm.
- Base macho de ángulo recto (90°) para soldar en PCB.
- Conector hembra con sujeción por tornillo.
- Valores de referencia del fabricante: hasta 300 V; corriente de varios amperios según cable y aplicación.
Ventajas de una bornera enchufable
- Reemplazo rápido de la placa sin desconectar cable por cable.
- Menos errores al reconectar: cada conector vuelve a su lugar.
- Facilita las pruebas en banco y el mantenimiento en campo.
- Permite preparar los cables antes de instalar la placa.
Cómo instalarla
- Suelda la base en la placa con las entradas hacia el borde.
- Pela unos 6 a 7 mm de cada cable; en cable flexible usa punteras.
- Ajusta los cables en el conector hembra.
- Enchufa el conector en la base hasta el fondo.
Aplicaciones
- Entradas de alimentación de placas y controladores.
- Conexión de sensores y actuadores.
- Paneles de control de acceso y alarmas.
- Equipos industriales y prototipos.
Para varios polos, se pueden colocar varias borneras una al lado de la otra, o elegir modelos de más polos.
Para conocer más sobre este tipo de conexión, consulta el artículo sobre la placa de circuito impreso en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Bornera Enchufable 2 Pines Paso 5.08 mm con Base en Ángulo Recto, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Bornera Enchufable 2 Pines Paso 5.08 mm con Base en Ángulo Recto, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Consejo de diseño
Si diseñas tu propia placa, coloca las borneras enchufables en el borde y deja espacio para los dedos al desconectarlas. Marca en la serigrafía la función de cada polo para evitar confusiones en el mantenimiento.
Galería de imágenes
Preguntas frecuentes sobre bornera enchufable
¿La bornera enchufable incluye la base?
Sí, incluye el conector con tornillos y la base para soldar.
¿Qué paso tiene?
5.08 mm.
¿Se puede usar en placa perforada?
El paso de 5.08 mm equivale a dos agujeros de 2.54 mm, por lo que suele encajar.
¿Cuántos cables admite?
Dos, uno por polo.
