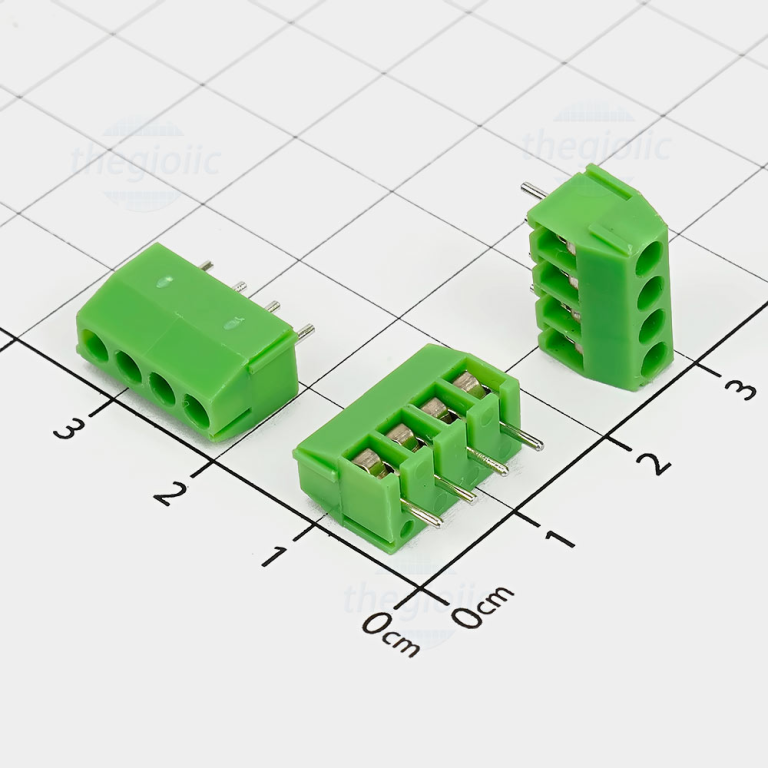

Bornera KF350 de 4 Pines Paso 3.5 mm para PCB

La bornera KF350 de 4 pines es un bloque terminal para soldar en placas de circuito impreso (PCB) que permite conectar y desconectar cables sin soldarlos, solo ajustando un tornillo. Su paso de 3.5 mm la hace más compacta que las borneras de 5 mm, por lo que se usa en placas donde el espacio es limitado.

Es el componente ideal para entradas de alimentación, salidas a motores o relés, conexión de sensores y cualquier punto de la placa donde se conectan cables externos.

Características

• Modelo: KF350 (paso 3.5 mm).
• Número de polos: 4.
• Montaje: soldadura en PCB (through-hole).
• Conexión: tornillo con placa de presión.
• Contactos metálicos niquelados.
• Cuerpo plástico verde aislante.
• Valores de referencia del fabricante: hasta 300 V y 10 A.

Paso de 3.5 mm o de 5 mm

El paso es la distancia entre los centros de los pines. Las borneras de 3.5 mm (KF350) encajan en placas perforadas con agujeros a ese paso, mientras que las de 5 mm (KF301) son más grandes y aceptan cables de mayor sección. Antes de comprar, mide la distancia entre los agujeros de tu placa. Ten en cuenta que una placa perforada universal suele tener paso de 2.54 mm, que no coincide exactamente con ninguno de estos dos.

Cómo instalarla

1. Inserta la bornera en la placa con las entradas de cable hacia el borde.
2. Suelda los pines por el lado de cobre con soldador de 30 a 60 W.
3. Pela unos 5 mm de cable; en cable flexible, estáñalo o usa puntera.
4. Abre el tornillo, introduce el cable y aprieta firme sin forzar la rosca.
5. Tira suavemente del cable para comprobar que quedó sujeto.

Aplicaciones

• Entradas de alimentación de placas y módulos.
• Salidas a motores, relés, solenoides y tiras LED.
• Conexión de sensores en proyectos con Arduino, ESP32 y PLC.
• Reparación de fuentes, controladores y tarjetas electrónicas.

Para conocer más sobre este tipo de conexión, consulta el artículo sobre la placa de circuito impreso en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Bornera KF350 de 4 Pines Paso 3.5 mm para PCB, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Antes de comprar

Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Bornera KF350 de 4 Pines Paso 3.5 mm para PCB, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

Galería de imágenes

Preguntas frecuentes sobre bornera KF350

¿La bornera KF350 sirve en placa perforada universal?

La placa universal tiene paso de 2.54 mm; la KF350 es de 3.5 mm, por lo que puede requerir ajustar los pines o usar una placa con ese paso.

¿Qué calibre de cable acepta?

Cables finos y medianos; para corrientes altas elige una bornera de 5 mm o mayor.

¿Se pueden unir varias?

Sí, se pueden colocar una al lado de otra para sumar polos.

¿Qué corriente soporta?

El fabricante indica hasta 10 A y 300 V como valores de referencia.
