Cable Coaxial BNC Macho a SMA Macho de 30 cm 50 Ohm – Cable RF para Osciloscopios, Generadores, Radios y Laboratorio

Este cable coaxial de 30 cm tiene un conector BNC macho en un extremo y un SMA macho en el otro. Es el puente ideal entre los instrumentos de laboratorio, que casi siempre usan BNC, y los módulos, radios, placas y antenas modernas, que usan SMA. Con él puedes llevar la señal de un generador a un módulo RF, medir la salida de una placa con el osciloscopio o conectar una antena SMA a un equipo con entrada BNC.

Aplicaciones

• Osciloscopios: medir señales de módulos y placas con salida SMA.
• Generadores de señales hacia módulos RF o filtros.
• Analizadores de espectro y antenas con conectores distintos.
• Radios y escáneres con entrada BNC y antenas SMA.
• Receptores SDR y equipos de experimentación.
• Laboratorios universitarios y talleres de RF.

Características

• Longitud: 30 cm.
• Conector 1: BNC macho (bayoneta).

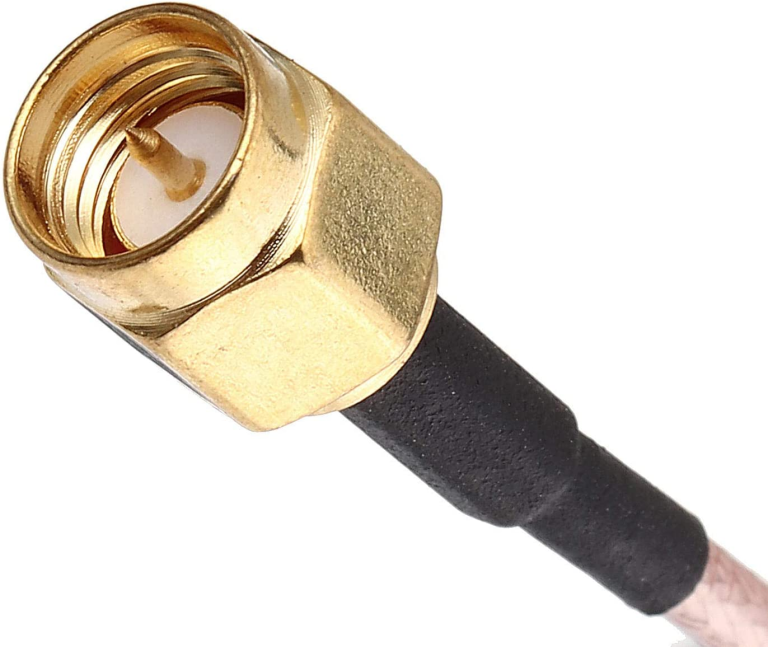

• Conector 2: SMA macho (rosca interior y pin central).
• Impedancia: 50 ohm.
• Dieléctrico: PTFE, según versión.

Ventajas de un cable corto

En radiofrecuencia, cada centímetro de cable agrega algo de pérdida y de capacidad. Un cable de 30 cm es suficiente para unir equipos en una mesa de trabajo y mantiene esas pérdidas al mínimo. Además, es más ordenado y evita enredos en el banco de trabajo.

Cómo conectarlo

1. Apaga o baja la salida del generador antes de conectar.
2. Inserta el BNC macho en la entrada BNC del instrumento y gira un cuarto de vuelta hasta trabarlo.
3. Enrosca el SMA macho en el conector SMA hembra del módulo, solo con la mano.
4. Verifica que ambos conectores estén firmes.
5. Ajusta tu instrumento y realiza la medición.

Importante sobre RP-SMA

Este cable tiene SMA macho estándar, con pin central. Muchos equipos WiFi usan RP-SMA, que tiene el contacto invertido; en ese caso el conector se enrosca pero no hace contacto. Si tu equipo es RP-SMA, necesitarás un adaptador adecuado. Ante la duda, envíanos una foto por WhatsApp.

Cuidados

No dobles el cable en ángulos cerrados junto a los conectores, que es donde suele dañarse. Ajusta el SMA sin herramientas o con una llave de torque ligera para no estropear la rosca. Guarda el cable enrollado de forma suave, sin nudos.

Si quieres conocer más sobre el conector BNC, consulta el artículo sobre el conector BNC en Wikipedia.

Ideal para el banco de trabajo

En un laboratorio de electrónica conviene tener varios cables cortos con distintas combinaciones de conectores. Este modelo resuelve uno de los casos más frecuentes: medir con un osciloscopio o alimentar con un generador una placa moderna que trae conector SMA. También es útil para conectar receptores SDR a antenas de laboratorio, probar filtros y amplificadores o comparar la respuesta de distintas antenas pequeñas. Tener el cable correcto a mano evita armar soluciones improvisadas con pinzas y cables sueltos, que alteran la medición y pueden dañar los conectores de tus equipos. Si trabajas con frecuencias altas, recuerda que la calidad del cable y de los conectores influye directamente en la precisión de tus resultados, así que revísalos y reemplázalos cuando muestren desgaste.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Cable Coaxial BNC Macho a SMA Macho de 30 cm 50 Ohm, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Galería de imágenes

Preguntas frecuentes sobre el cable BNC macho a SMA macho

¿Qué largo tiene?

30 cm.

¿Qué impedancia tiene?

50 ohm.

¿Sirve para equipos WiFi RP-SMA?

No directamente; es SMA estándar. Necesitarías un adaptador.

¿Sirve para osciloscopio?

Sí, es ideal para conectar osciloscopios y generadores con módulos SMA.
