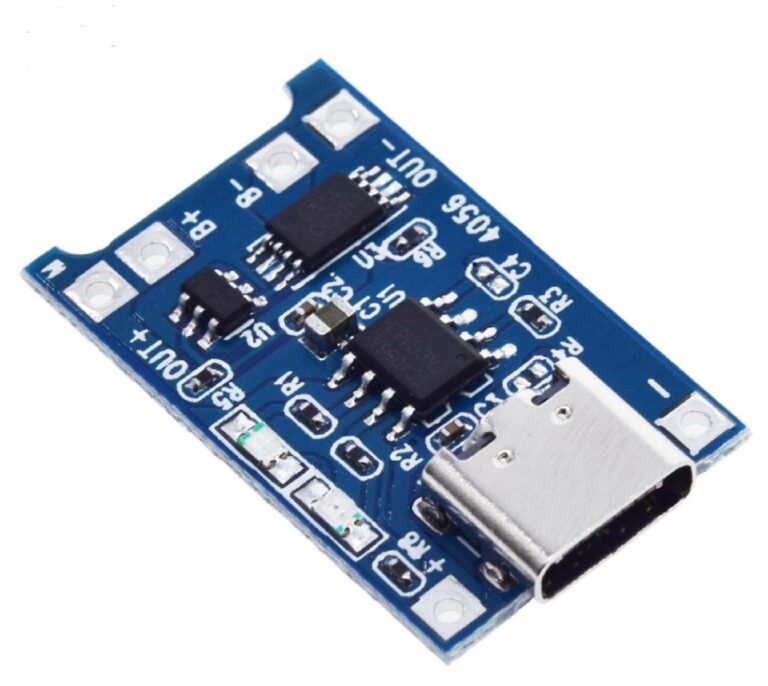

El TP4056 es el cargador más usado en proyectos con baterías de litio. Esta versión trae conector USB tipo C, así que puedes cargar tu celda con el mismo cargador de tu celular, y suma un circuito de protección que corta la batería si se descarga demasiado o si hay un cortocircuito. Es ideal para linternas, parlantes, proyectos con Arduino o ESP32, juguetes y cualquier equipo portátil que funcione con una celda 18650 o una LiPo de 3.7V.
Contenido
¿Cómo carga el TP4056?
El chip carga la batería con el método correcto para litio: primero con corriente constante, hasta acercarse al voltaje máximo, y luego con voltaje constante de 4.2V mientras la corriente disminuye. Cuando la corriente baja lo suficiente, termina la carga y el LED cambia de color. Así la batería se carga completa sin sobrecargarse.
Características
- Chip de carga: TP4056.
- Entrada: USB tipo C, 5V.
- Corriente de carga: 1A (ajustable cambiando una resistencia).
- Voltaje final de carga: 4.2V.
- Protección: sobredescarga, sobrecorriente y cortocircuito.
- Indicadores: LED de carga y carga completa.
- Batería compatible: una celda de litio de 3.7V.
Cómo conectarlo
- Conecta la batería a los pads B+ y B-, respetando la polaridad.
- Conecta tu circuito o equipo a los pads OUT+ y OUT-, que pasan por la protección.
- Conecta un cargador USB tipo C de 5V.
- Observa el LED: uno indica carga en curso y otro carga completa.
- Verifica con un multímetro que la batería llegue a unos 4.2V al terminar.
Usos frecuentes
- Linternas y lámparas recargables.
- Parlantes Bluetooth caseros.
- Proyectos portátiles con ESP32 o Arduino.
- Power banks simples, junto con un elevador a 5V.
- Juguetes y gadgets recargables.
Importante: solo una celda
Este módulo carga una sola celda de 3.7V o varias celdas iguales conectadas en paralelo. No sirve para packs en serie (2S, 3S o más), que necesitan un cargador y un BMS específicos. Si conectas celdas en paralelo, asegúrate de que tengan el mismo voltaje antes de unirlas.
Consejos de seguridad
Usa celdas de buena calidad y en buen estado. Carga en un lugar ventilado, sobre una superficie no inflamable, y no dejes el equipo cargando sin supervisión por mucho tiempo. Si la celda se calienta en exceso, se hincha o pierde líquido, descártala. El módulo se entibia durante la carga a 1A, algo normal.
Si quieres conocer más sobre este tipo de celdas, consulta el artículo sobre la batería de ion de litio en Wikipedia.
Ventajas del conector tipo C
Los módulos antiguos usaban conector micro USB, más frágil y cada vez menos común. Con el conector tipo C puedes usar los cargadores y cables actuales, que entran en cualquier posición y resisten mejor el uso diario. Si estás diseñando un producto o un proyecto portátil, este TP4056 le dará una carga moderna y segura a tu celda 18650. Para conocer la carga restante, puedes agregar un indicador de batería o leer el voltaje con un microcontrolador mediante un divisor de tensión. Y si tu equipo necesita 5V, suma un módulo elevador a la salida protegida.
Galería de imágenes
Preguntas frecuentes sobre el módulo cargador TP4056
¿Cuántas celdas carga?
Una celda de 3.7V, o varias iguales en paralelo.
¿Qué cargador uso?
Cualquier cargador USB tipo C de 5V.
¿A qué corriente carga?
A 1A, ajustable cambiando una resistencia.
¿Sirve para packs en serie?
No, para 2S o más necesitas un cargador y BMS específicos.
