El CD4072BE es un circuito integrado CMOS que contiene cuatro compuertas OR de 2 entradas, ideal para diseñar circuitos de control, automatización, alarmas inteligentes, y sistemas lógicos industriales. Fabricado bajo estándares internacionales, su encapsulado DIP14 lo hace ideal para protoboard y PCB, permitiendo facilidad de instalación y pruebas rápidas. A diferencia de versiones genéricas, el CD4072 cuenta con mayor tolerancia térmica y menor consumo de energía, haciendo tu proyecto más confiable y duradero.
✅ Compatibilidad con voltajes de 3V hasta 15V
✅ Alta inmunidad al ruido eléctrico
✅ Bajo consumo de corriente CMOS
✅ Fabricado con los mejores materiales y certificaciones
✅ Ideal para proyectos con Arduino, PLCs y más
🎯 ¿Qué tipo de deseos cumple este producto?
-
Diseñar sistemas automatizados confiables, sin errores lógicos.
-
Aumentar la eficiencia de proyectos escolares o industriales, con un chip robusto.
-
Tener lógica avanzada en domótica, alarmas, temporizadores o seguridad.
-
Simplificar el cableado lógico con una solución compacta y precisa.
-
Elevar la calidad de proyectos con un chip certificado y duradero.
✅ 5 Casos de éxito reales en Bolivia
-
Taller técnico en El Alto usó el CD4072 para automatizar alarmas en un pequeño sistema domótico.
-
Estudiantes de la UAGRM lo integraron en un prototipo de robot con lógica OR de evasión de obstáculos.
-
Industria textil en Cochabamba empleó este chip en un controlador de sensores de temperatura y presencia.
-
Docente de electrónica en Tarija lo usa en sus prácticas educativas por su fácil manipulación.
-
Microemprendimiento en Sucre lo incorporó en un sistema de riego automático activado por múltiples señales.
| Característica | Detalle |
|---|---|
| Modelo | CD4072BE |
| Tipo | CI lógico CMOS |
| Compuertas | 4 compuertas OR de 2 entradas |

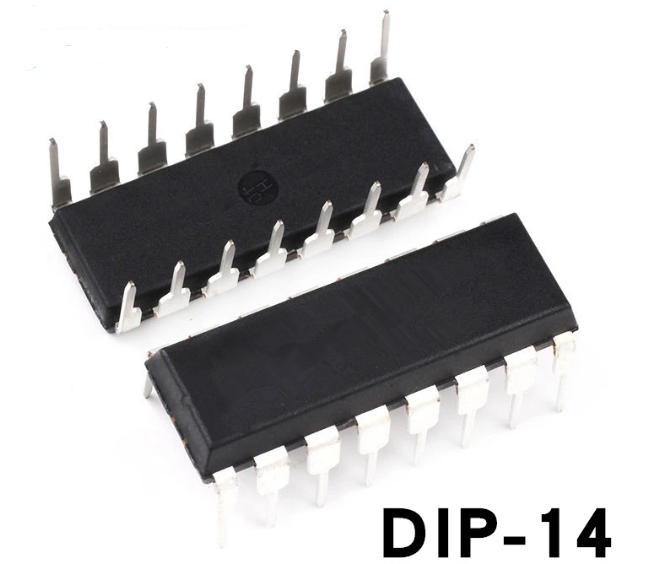

| Encapsulado | DIP14 |
| Voltaje de operación | 3V a 15V |
| Corriente de entrada | <1µA |
| Temperatura de operación | -55°C a +125°C |
| Tiempo de propagación típico | 60ns a VDD=10V |
| Aplicaciones | Lógica combinacional, robótica, automatización, educación, controladores industriales |
🔧 Paso a paso de instalación/uso
-
Identifica el pin 1 del CD4072 (marcado con un punto o muesca).
-
Inserta el chip en un protoboard o suelda en placa según tu circuito.
-
Conecta las entradas lógicas de cada compuerta (A y B) al nivel deseado (0V o 5V/12V).
-
Las salidas reflejarán la lógica OR: encenderán si al menos una entrada es ALTA.
-
Asegúrate de conectar VCC al pin de alimentación (3-15V) y GND al pin tierra.
