El CD4072BE es un circuito integrado CMOS de la serie 4000 que contiene dos compuertas OR de cuatro entradas cada una. Es muy útil cuando necesitas que una salida se active si cualquiera de varias señales está en alto, por ejemplo en alarmas con varios sensores, sistemas de control y prácticas de lógica digital.
Nota: el CD4072 es doble OR de 4 entradas; si buscas cuatro compuertas OR de 2 entradas, el modelo equivalente es el CD4071.
Contenido
¿Qué hace una compuerta OR de 4 entradas?
Una compuerta OR entrega un 1 lógico en su salida cuando al menos una de sus entradas está en 1. Solo si las cuatro entradas están en 0, la salida es 0. Esto permite unir varias señales en una sola: por ejemplo, cuatro sensores de puerta que activan una misma sirena.
Características del CD4072BE
- Función: 2 compuertas OR de 4 entradas
- Tecnología: CMOS serie 4000B
- Alimentación: 3 a 18V DC
- Bajo consumo en reposo

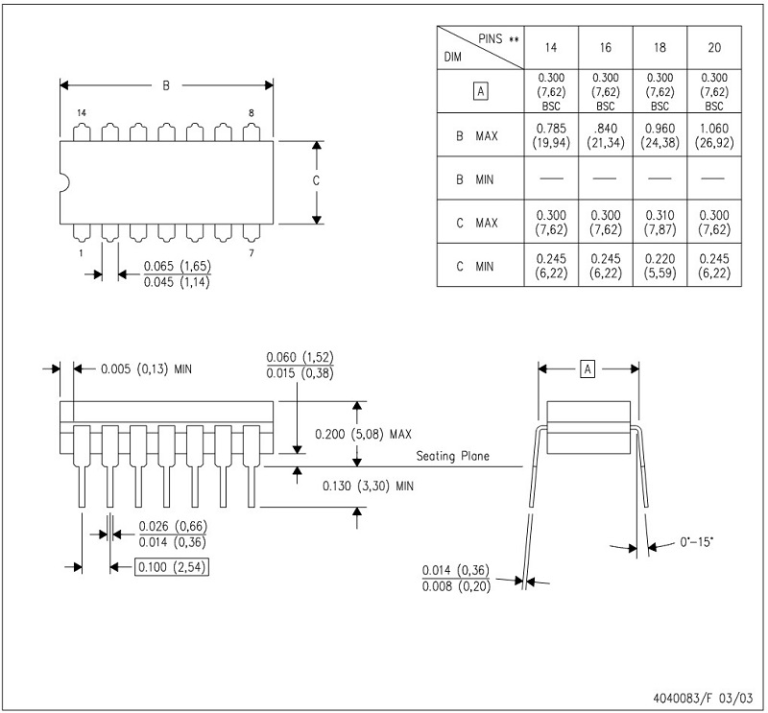

- Encapsulado: DIP-14
Distribución de pines
El pin 14 es VDD (positivo) y el pin 7 es VSS (GND). La primera compuerta tiene entradas en los pines 2, 3, 4 y 5 con salida en el pin 1. La segunda compuerta tiene entradas en los pines 9, 10, 11 y 12 con salida en el pin 13. Los pines 6 y 8 no se conectan. Te recomendamos confirmar con la hoja de datos del fabricante antes de diseñar tu placa.
Buenas prácticas con integrados CMOS
Las entradas CMOS tienen una impedancia muy alta, por eso nunca deben quedar al aire: una entrada flotante puede tomar valores aleatorios, aumentar el consumo y provocar fallas. Conecta cada entrada sin usar a GND (en una OR, para que no afecte la salida). Coloca un capacitor de 100 nF entre VDD y VSS cerca del chip. Manipúlalo con cuidado ante la electricidad estática: evita tocar los pines y guárdalo en espuma conductora.
Gracias a su amplio rango de alimentación, puedes usarlo con 5V junto a Arduino, con 9V de una batería o con 12V en sistemas de automatización, siempre que las señales de entrada no superen el voltaje de alimentación.
Aplicaciones de la compuerta OR
Se usa en alarmas con varios sensores, detección de fallas en múltiples puntos, habilitación de motores desde varios pulsadores, sistemas de seguridad industrial, decodificadores y prácticas de electrónica digital. Combinado con el CD4081 (AND) o el CD4069 (inversor), permite construir funciones lógicas más complejas.
Para repasar la teoría de esta función lógica, puedes revisar el artículo sobre la puerta OR en Wikipedia.
Práctica sugerida con el CD4072
Para comprobar su funcionamiento, conecta cuatro pulsadores a las entradas de una compuerta, cada uno con una resistencia de 10 kΩ a GND, y un LED con resistencia de 1 kΩ en la salida. Al presionar cualquier pulsador, el LED se enciende; solo se apaga cuando ninguno está presionado. Esta práctica sencilla ayuda a entender la lógica OR y a medir con el multímetro los niveles de voltaje alto y bajo de la familia CMOS. En Electrónica Cyber encontrarás protoboards, pulsadores, resistencias, LEDs y otros integrados de la serie 4000 para completar tus prácticas.
Galería de imágenes
Preguntas frecuentes sobre CD4072
¿Cuántas compuertas tiene?
Tiene dos compuertas OR, cada una con cuatro entradas.
¿Funciona con 5V?
Sí, trabaja de 3 a 18V, por lo que es compatible con circuitos de 5V.
¿Qué hago con las entradas que no uso?
Conéctalas a GND para que no queden flotantes ni afecten la salida.
¿Es lo mismo que el CD4071?
No. El CD4071 tiene cuatro OR de 2 entradas; el CD4072 tiene dos OR de 4 entradas.
