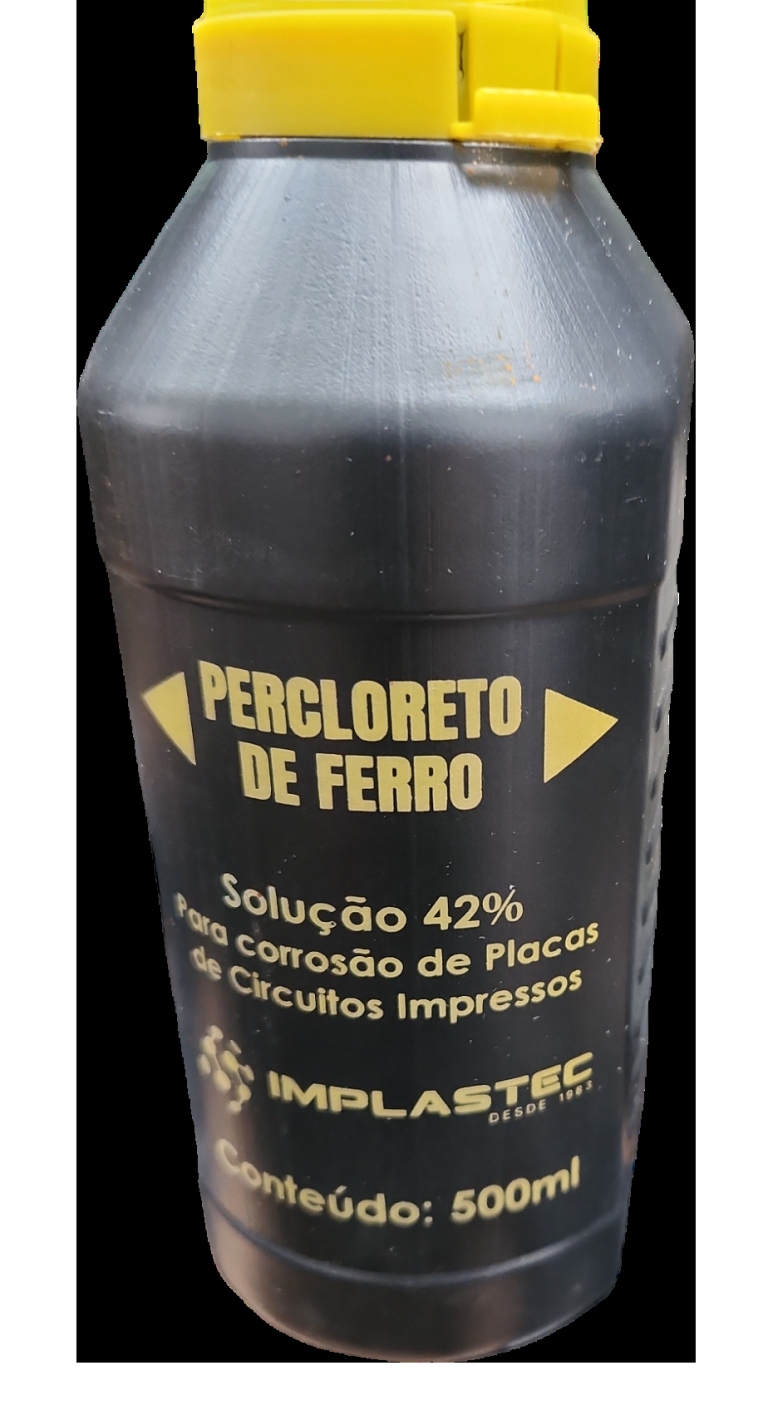

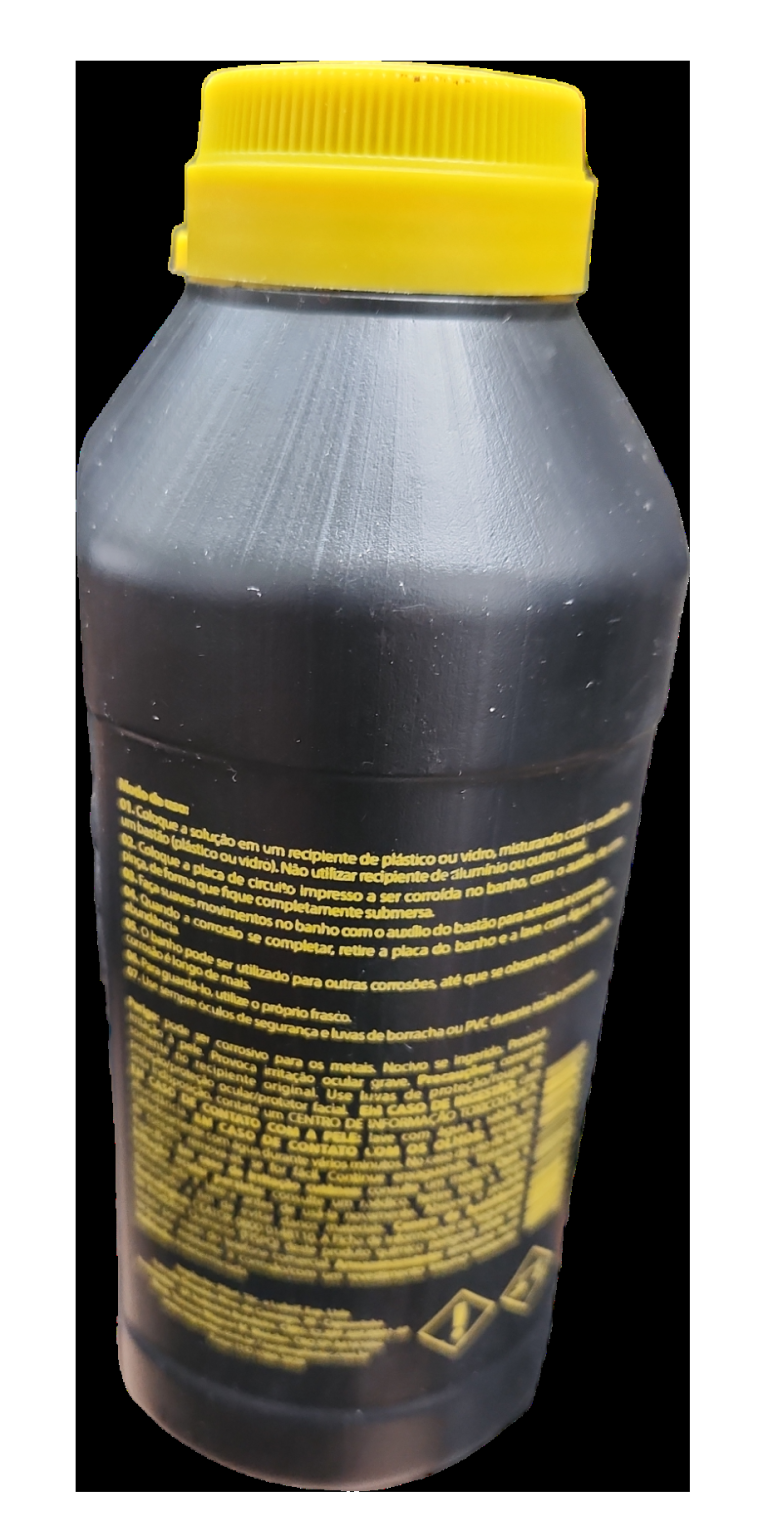

Cloruro Férrico Líquido para Grabado de PCB – 500 ml Listo para Usar

El cloruro férrico (también conocido en algunos lugares como percloruro de hierro) es el químico más usado para fabricar placas de circuito impreso de forma artesanal. Esta presentación de 500 ml viene lista para usar: solo debes verterla en una bandeja plástica, sumergir la placa con el diseño protegido y esperar a que el cobre expuesto se disuelva. Es ideal para estudiantes, técnicos, aficionados y talleres de electrónica.

¿Cómo funciona el cloruro férrico en una PCB?

La placa virgen tiene una capa de cobre sobre una base de baquelita o fibra de vidrio. Primero se transfiere el diseño de las pistas con tóner (método de planchado), con marcador permanente o con película fotosensible. Al sumergir la placa, el cloruro férrico reacciona con el cobre que no está protegido y lo disuelve, dejando solo las pistas del circuito.

Paso a paso para grabar una placa

1. Limpia el cobre con lija fina o esponja y alcohol para quitar grasa y óxido.
2. Transfiere el diseño y revisa que las pistas estén bien cubiertas; retoca con marcador si hace falta.
3. Vierte el líquido en una bandeja plástica o de vidrio, nunca metálica.
4. Sumerge la placa y agita suavemente la bandeja. El líquido tibio (unos 40 °C) acelera el proceso.
5. Cuando desaparezca todo el cobre expuesto, retira la placa con pinzas plásticas y enjuágala con abundante agua.
6. Quita el tóner con acetona o lija fina, y perfora los agujeros.

El tiempo depende de la temperatura, la agitación y el estado del líquido; con uso, se satura y tarda más.

Seguridad al usar el químico

Usa guantes de nitrilo, gafas de protección y ropa vieja: mancha la piel, la ropa y las superficies de forma permanente. Trabaja en un lugar ventilado y lejos de alimentos. No lo guardes en envases metálicos ni lo mezcles con otros productos químicos. Mantenlo fuera del alcance de niños y mascotas. Si cae en los ojos o la piel, lava con abundante agua y busca atención médica si la irritación persiste.

Reutilización y desecho

El líquido puede reutilizarse varias veces hasta que pierda efectividad. Guárdalo en un envase plástico bien cerrado y etiquetado. No lo viertas directamente al desagüe, ya que contiene cobre disuelto; consulta las normas locales para desecharlo de forma responsable.

Complementos recomendados

Para fabricar tus placas, en Electrónica Cyber también encontrarás placas de cobre vírgenes, marcadores, brocas pequeñas y herramientas de soldadura.

Para conocer las propiedades químicas de este compuesto, revisa el artículo sobre el cloruro de hierro (III) en Wikipedia.

Consejos para obtener mejores resultados

Para pistas finas, asegúrate de que la transferencia del tóner sea uniforme y sin poros. Agitar la bandeja de forma constante ayuda a que el cloruro férrico renueve el contacto con el cobre y el grabado sea parejo. Si el líquido es nuevo y está tibio, el proceso es rápido; revisa la placa cada pocos minutos para no sobregrabar, ya que el químico también puede atacar los bordes de las pistas. Al terminar, aplica una capa de flux o barniz protector para evitar que el cobre se oxide antes de soldar.

Galería de imágenes

Preguntas frecuentes sobre cloruro férrico

¿Cuántas placas puedo grabar?

Depende del tamaño y la cantidad de cobre a retirar; 500 ml alcanza para varias placas pequeñas y medianas.

¿Necesito diluirlo?

No, viene listo para usar.

¿Puedo calentarlo?

Un baño de agua tibia acelera el grabado; nunca lo calientes directamente al fuego.

¿Mancha?

Sí, mancha piel, ropa y superficies. Usa guantes y protege tu mesa.
