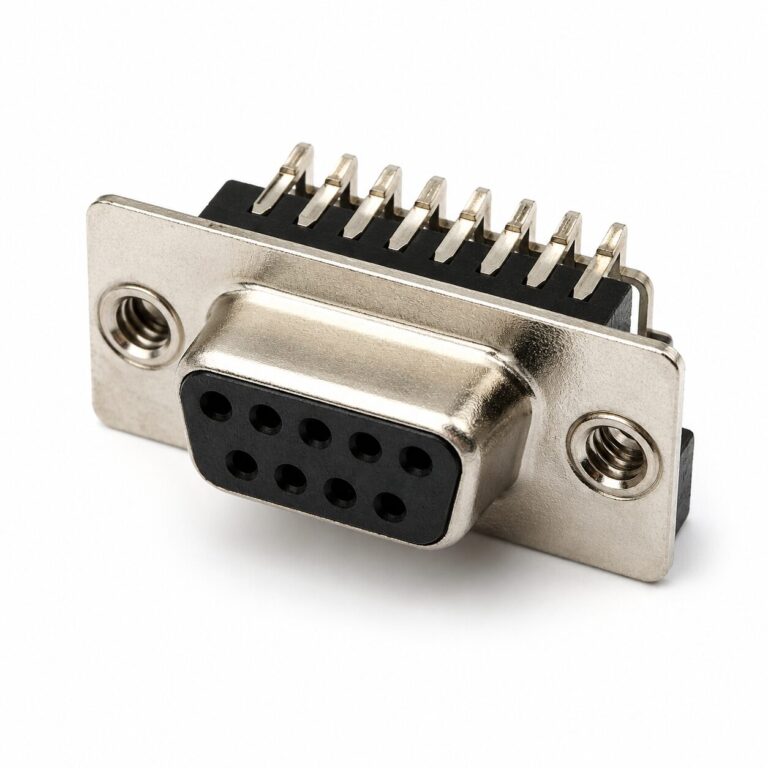

El conector DB9 hembra acodado a 90° es un conector D-Sub de 9 pines diseñado para soldarse directamente en una placa de circuito impreso, quedando paralelo a la placa con la boca hacia el borde. Es el formato típico de los puertos serie RS232 en equipos industriales, PLC, balanzas, lectores, módems, instrumentos de laboratorio y placas de desarrollo.
Contenido
¿Dónde se usa un conector DB9?
Aunque el USB reemplazó al puerto serie en las computadoras, el RS232 sigue siendo muy común en la industria: balanzas electrónicas, impresoras de tickets, terminales de datos, PLC, variadores, equipos médicos y de laboratorio, y equipos de red administrables. Cuando el conector de una placa se rompe por un golpe o desgaste, reemplazarlo devuelve la comunicación sin cambiar el equipo completo.
Características del conector DB9 hembra
- Tipo: D-Sub de 9 pines (DE-9, conocido como DB9)
- Género: hembra
- Montaje: PCB, acodado a 90°
- Aislante: termoplástico
- Contactos: aleación metálica con acabado anticorrosión
- Patas de anclaje para fijación mecánica
Verifica las medidas de tu placa (paso entre filas y distancia al borde) antes de reemplazar un conector. Si necesitas confirmar el modelo, envíanos una foto por WhatsApp.
Pines del RS232 en un DB9
En la configuración estándar de un equipo DTE: pin 2 es RX (recepción), pin 3 es TX (transmisión) y pin 5 es GND. Los demás pines (1, 4, 6, 7, 8 y 9) se usan para señales de control como DCD, DTR, DSR, RTS, CTS y RI. Muchos equipos solo usan los pines 2, 3 y 5. Recuerda que el RS232 usa niveles de voltaje de aproximadamente ±3 a ±15V: para conectarlo a un Arduino o ESP32 necesitas un convertidor como el MAX232 o MAX3232.
Cómo reemplazar un conector DB9 en PCB
- Retira el conector dañado con malla desoldadora o una bomba de desoldar, calentando pin por pin.
- Limpia los agujeros y pads con flux.
- Inserta el nuevo conector, asegurándote de que asiente plano y alineado con el borde.
- Suelda primero las patas de anclaje y luego los 9 pines.
- Revisa con lupa que no haya puentes y comprueba continuidad con el multímetro.
Aplicaciones
Reparación de puertos serie en equipos industriales, diseño de placas con interfaz RS232, adaptadores MAX232, proyectos con microcontroladores, comunicación con PLC, balanzas e impresoras, y prácticas de comunicación serie en institutos.
Complementos
También tenemos conectores DB9 macho, carcasas, módulos MAX3232 y cables seriales para completar tu proyecto.
Para conocer más sobre este estándar de comunicación, revisa el artículo sobre RS-232 en Wikipedia.
Diferencia entre DB9 hembra y macho
En la mayoría de equipos, el puerto del lado de la computadora o del terminal de datos es macho, y el del equipo periférico (como un módem o algunos instrumentos) es hembra, aunque existen muchas excepciones. Al reemplazar un conector DB9 en una placa, revisa el original: si tenía receptáculos, necesitas uno hembra como este; si tenía pines, necesitas uno macho. También verifica si el conector original tenía tornillos o tuercas de fijación para el cable, ya que algunas carcasas usan postes roscados 4-40 que se pueden trasladar del conector viejo al nuevo.
Galería de imágenes
Preguntas frecuentes sobre conector DB9
¿Es macho o hembra?
Es hembra, con receptáculos para recibir un conector macho.
¿Se suelda en placa?
Sí, es para montaje en PCB, acodado a 90°.
¿Puedo conectarlo directo a Arduino?
No, el RS232 usa otros niveles de voltaje; usa un convertidor MAX232 o MAX3232.
¿Qué pines usa el RS232 básico?
Normalmente el 2 (RX), el 3 (TX) y el 5 (GND).
Mira más productos de la categoría Componentes otros en Electrónica Cyber.
¿Por qué comprar en Electrónica Cyber?
Somos una tienda de electrónica en Santa Cruz con envíos a toda Bolivia y Brasil. Te asesoramos antes de comprar para que elijas el repuesto correcto y no pierdas tiempo ni dinero. Haz tu pedido por WhatsApp al 60017257 y recibe atención personalizada.
