El conector DB9 con bornera es la forma más rápida de armar o reparar un cable serie RS232, RS485 o de control sin soldador. Cada pin del conector está unido a un borne de tornillo numerado, donde se ajusta el cable pelado. Luego se cierra la carcasa y queda un conector firme y ordenado.
Es muy usado por técnicos de automatización para conectar PLC, pantallas HMI, variadores, balanzas, lectores, módems e instrumentos con puerto serie, y para hacer pruebas en campo.
Características
- Conector D-sub de 9 pines (DE-9), macho o hembra según elijas.
- Bornera de tornillo con los 9 pines numerados.
- Carcasa plástica con prensacable y tornillos de fijación al equipo.
- Precio por unidad.
Pines del RS232 en un DB9
- Pin 2: RXD (recepción).
- Pin 3: TXD (transmisión).
- Pin 5: GND (tierra de señal).
- Pines 1, 4, 6, 7, 8 y 9: señales de control (DCD, DTR, DSR, RTS, CTS, RI).
En muchos equipos basta con conectar 2, 3 y 5. Para comunicar dos equipos iguales (por ejemplo dos PC) suele necesitarse un cable cruzado, donde el TX de uno va al RX del otro. En RS485 la asignación de pines depende del fabricante del equipo.

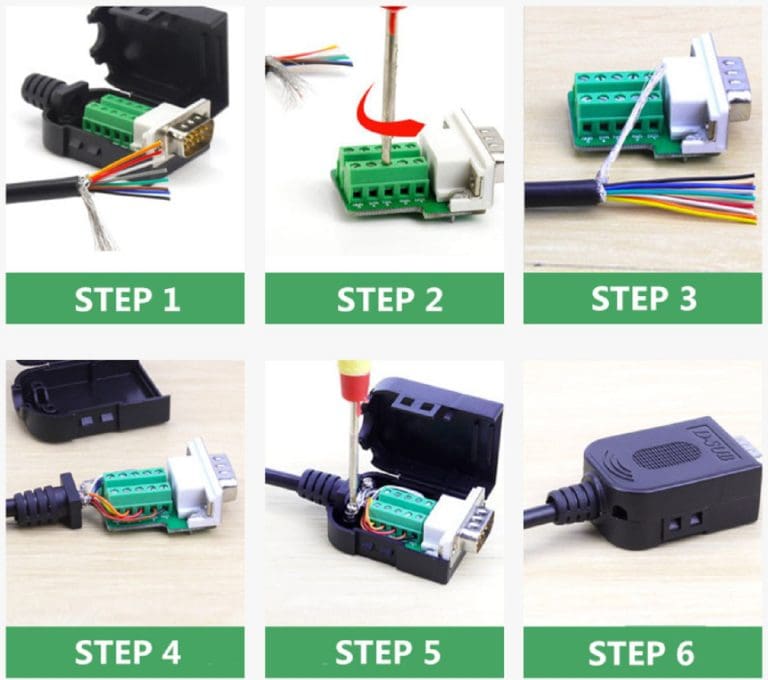

Cómo armarlo
- Pela unos 5 mm de cada hilo.
- Ajusta cada hilo en su borne según el esquema de tu equipo.
- Fija el cable con el prensacable de la carcasa.
- Cierra la carcasa y verifica la continuidad con un multímetro.

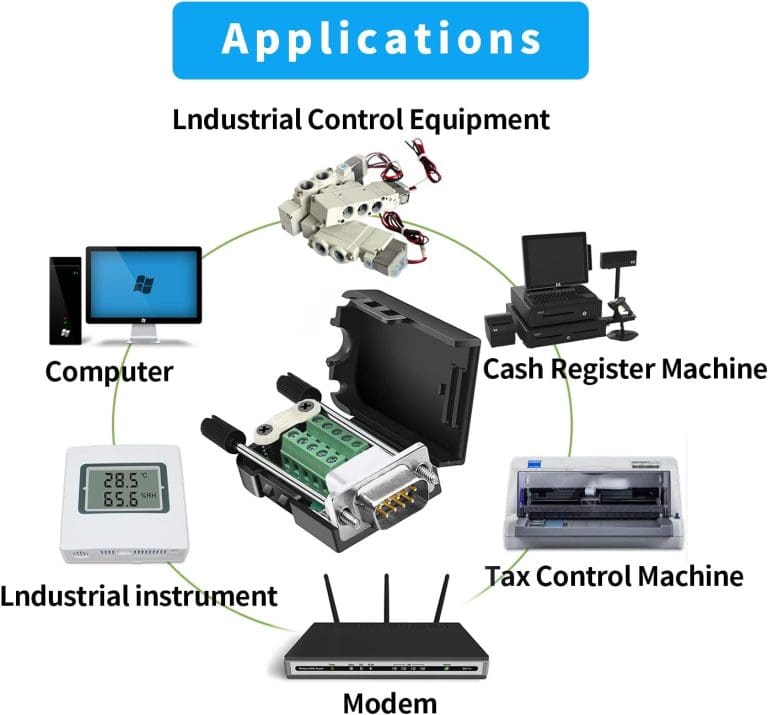

Aplicaciones
- Comunicación con PLC, HMI y variadores.
- Balanzas, impresoras de tickets y lectores de código.
- Instrumentos de laboratorio y equipos médicos con puerto serie.
- Adaptadores y pruebas en campo.
Para conocer más sobre este estándar de comunicación, consulta el artículo sobre RS-232 en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector DB9 RS232 con Bornera sin Soldadura Macho o Hembra (Unitario), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector DB9 RS232 con Bornera sin Soldadura Macho o Hembra (Unitario), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Ventajas frente al conector de soldar
Un conector con bornera permite cambiar el orden de los hilos en segundos si el equipo usa un esquema distinto al esperado, algo muy común con puertos serie de distintos fabricantes. En campo, sin soldador ni electricidad a mano, es la solución más práctica para dejar funcionando una comunicación serie de forma provisional o definitiva.
Preguntas frecuentes sobre conector DB9
¿El conector DB9 necesita soldadura?
No, los cables se fijan en la bornera con tornillos.
¿El precio incluye macho y hembra?
No, el precio es por unidad; indica si necesitas macho o hembra.
¿Sirve para RS485?
Sí, el conector sirve; la asignación de pines depende de tu equipo.
¿Incluye cable?
No, solo el conector con bornera y carcasa.
