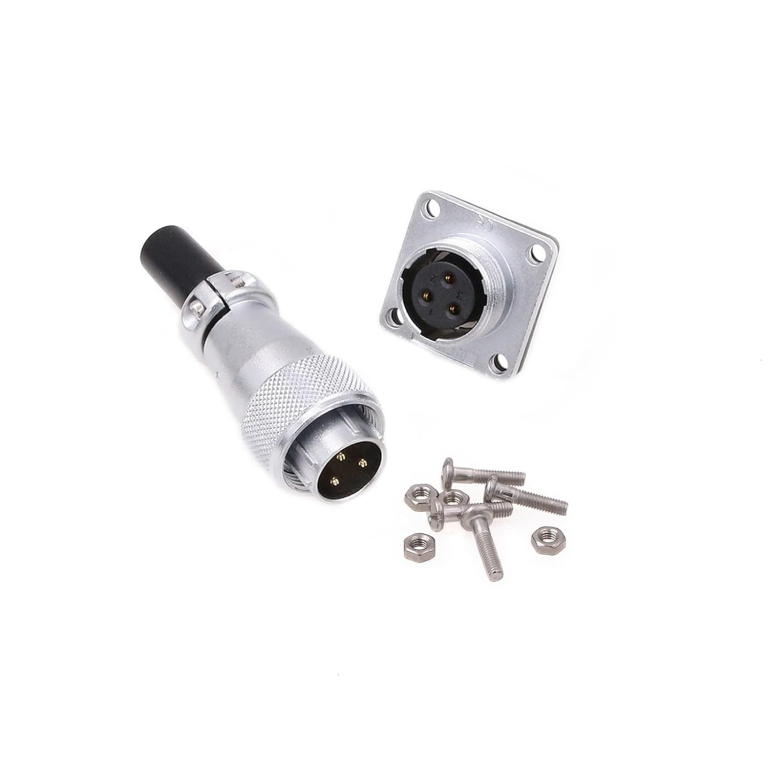

Conector de Aviación WS16 de 3 Pines Macho y Hembra

Conector de aviación WS16: El conector WS16 de 3 pines es un conector circular metálico de uso industrial, con cierre roscado y base cuadrada para panel. Es ideal para conexiones de alimentación con tres conductores (positivo, negativo y tierra o blindaje), sensores de tres hilos y equipos que se conectan y desconectan con frecuencia.

Su cuerpo metálico soporta golpes y vibraciones mejor que un conector plástico, y la rosca impide desconexiones accidentales.

Características

• Serie WS16, cuerpo metálico.
• Número de contactos: 3.
• Base cuadrada de panel con 4 orificios y tornillería incluida.
• Conector de cable con acople roscado y prensacable.
• Contactos para soldar.

Cómo instalarlo

1. Perfora el panel según el diámetro de la base y marca los cuatro orificios.
2. Fija la base con los tornillos y tuercas incluidos.
3. Pasa el cable por la tuerca y el cuerpo del conector antes de soldar.
4. Suelda los hilos identificando cada pin y cubre con termorretráctil.
5. Arma el conector y ajusta el prensacable.
6. Verifica la continuidad con un multímetro.

Aplicaciones

• Entradas de alimentación de equipos y cargadores.
• Sensores de 3 hilos en máquinas.
• Reflectores y luminarias LED.
• Motores pequeños y ventiladores.
• Equipos de audio y prueba.

Recomendaciones

• Para fuentes, coloca el lado con contactos protegidos del lado que lleva tensión.
• Usa cable de sección acorde a la corriente.
• No conectes ni desconectes con carga elevada circulando.

WS16, GX16 y WS20

El WS16 y el GX16 tienen tamaños similares; el WS16 suele tener base cuadrada de panel, mientras que el GX16 se fija con tuerca redonda. El WS20 es más grande y admite más contactos o mayor corriente.

Para conocer más sobre los conectores eléctricos, consulta el artículo sobre el conector eléctrico en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Conector de Aviación WS16 de 3 Pines Macho y Hembra, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Antes de comprar

Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector de Aviación WS16 de 3 Pines Macho y Hembra, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

Ventajas del montaje con base cuadrada

La base cuadrada se sujeta con cuatro tornillos, por lo que no gira aunque se aplique fuerza al enroscar o desenroscar el conector de cable. Esto es una ventaja frente a los conectores con una sola tuerca central, que con el tiempo pueden aflojarse y girar en el panel, tensando las soldaduras internas.

Mantenimiento

Revisa periódicamente que la rosca esté limpia y que el prensacable siga apretado. Si el conector trabaja en ambientes con polvo, protégelo con una tapa o un capuchón cuando no esté conectado.

Galería de imágenes

Preguntas frecuentes sobre conector WS16

¿El conector WS16 incluye macho y hembra?

Sí, la base de panel y el conector de cable.

¿Incluye tornillos?

Sí, para fijar la base al panel.

¿Es compatible con GX16?

No necesariamente; son series distintas.

¿Necesita soldadura?

Sí, los contactos son para soldar.
