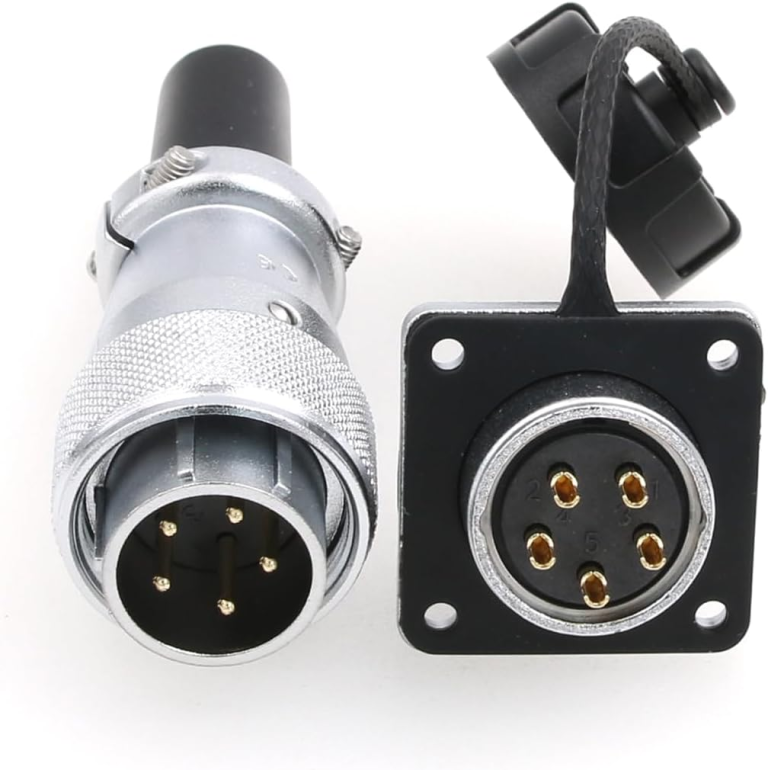

Conector de aviación WS20: El conector WS20 de 5 pines es un conector circular metálico de uso industrial, robusto y con cierre roscado. Su base cuadrada se fija al panel con cuatro tornillos y el conector de cable se enrosca firmemente sobre ella, impidiendo desconexiones por vibración. La tapa con cadena protege la base del polvo y la humedad cuando no hay cable conectado.
Es adecuado para máquinas, tableros de control, equipos de iluminación, cargadores, motores y equipos que se instalan en exteriores protegidos.
Contenido
Características
- Serie WS20, cuerpo metálico.
- Número de contactos: 5.
- Base cuadrada de panel con 4 orificios de fijación.
- Conector de cable con acople roscado y prensacable.
- Tapa protectora con cadena.
- Contactos para soldar.
Cómo instalarlo
- Perfora el panel según el diámetro de la base y marca los cuatro orificios.
- Fija la base con sus tornillos y junta.
- Pasa el cable por la tuerca y el cuerpo del conector de cable antes de soldar.
- Suelda cada hilo identificando la numeración de los pines y cubre con termorretráctil.
- Arma el conector y ajusta el prensacable.
- Comprueba la continuidad pin a pin con un multímetro.
Aplicaciones
- Alimentación y señales en máquinas industriales.
- Cargadores y bancos de baterías.
- Reflectores y luminarias LED.
- Motores y bombas con sensores.
- Equipos portátiles que se conectan y desconectan con frecuencia.
Recomendaciones
- Verifica la corriente y la tensión de tu instalación y usa cable de sección adecuada.
- No conectes ni desconectes con carga elevada circulando.
- Coloca la tapa cuando el conector no esté en uso.
- Para exteriores, verifica que el prensacable quede bien ajustado sobre un cable redondo.
Ventajas de un conector metálico
El cuerpo metálico soporta golpes, tirones y ambientes de taller mucho mejor que un conector plástico, y su cierre roscado garantiza que la conexión no se suelte con vibraciones.
Para conocer más sobre los conectores eléctricos, consulta el artículo sobre el conector eléctrico en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector de Aviación WS20 de 5 Pines Macho y Hembra con Tapa, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector de Aviación WS20 de 5 Pines Macho y Hembra con Tapa, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Diferencia con el GX16 y el LD20
El GX16 es un conector de aviación más pequeño, con base redonda, ideal para señales y potencias moderadas. El LD20 tiene cuerpo plástico sellado. El WS20 combina cuerpo metálico, base cuadrada y tapa, ofreciendo más robustez para máquinas y equipos que se manipulan con frecuencia.
Galería de imágenes
Preguntas frecuentes sobre conector WS20
¿El conector WS20 incluye macho y hembra?
Sí, incluye la base de panel y el conector de cable.
¿Es resistente al agua?
Soporta polvo y humedad acoplado o con la tapa colocada.
¿Cuántos contactos tiene?
Cinco contactos.
¿Necesita soldadura?
Sí, los contactos son para soldar.
