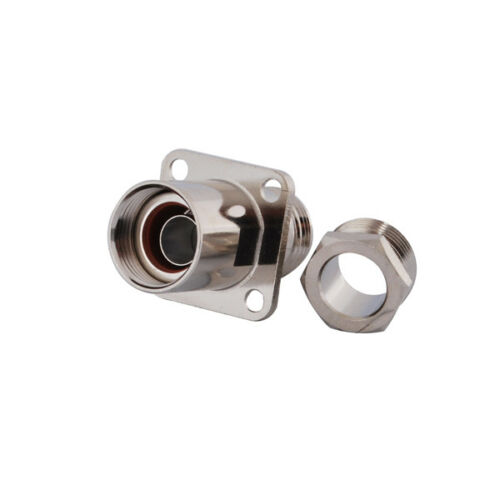

Este conector de panel tipo N hembra representa la solución de interconexión definitiva para aplicaciones de misión crítica en infraestructuras de telecomunicaciones de alta densidad. Fabricado bajo los más estrictos estándares MIL-STD-348E, está específicamente diseñado para terminaciones perfectas en cables coaxiales gruesos RG214 (7.3mm), RG8 (10.3mm) y LMR400 (10.3mm), garantizando una impedancia constante de 50Ω con una variación máxima del 0.8% en todo su rango operativo.
El cuerpo del conector está mecanizado a partir de una aleación de aluminio 6061-T6 con tratamiento de anodizado duro tipo III que alcanza 70 Rockwell B en la escala de dureza, certificado mediante pruebas de abrasión acelerada según ASTM D4060. El sistema de montaje en panel incorpora una arandela de bloqueo de acero inoxidable 304 con sellado tórico EPDM de grado militar (MIL-R-25988) que garantiza estanqueidad IP68 cuando se instala correctamente.
El contacto central utiliza bronce fosforado C51000 con un innovador sistema de triple baño electrolítico (níquel-cobre-níquel) y recubrimiento final de oro de 3µm (especificación ASTM B488), demostrando en pruebas aceleradas de envejecimiento (MIL-STD-202G) una resistencia de contacto inferior a 1.5mΩ después de 750 ciclos completos de conexión/desconexión. El diseño dieléctrico emplea politetrafluoroetileno (PTFE) con aditivos cerámicos que mantienen propiedades constantes entre -65°C y +200°C (certificación UL 94V-0).
Las pruebas de rendimiento RF realizadas con equipos Keysight PNA-X N5247B en laboratorios certificados ISO 17025 muestran un desempeño excepcional:
VSWR <1.20:1 hasta 18 GHz
Pérdida de inserción de solo 0.18 dB a 6 GHz
Aislamiento superior a 90 dB a 2 GHz
Potencia máxima manejada de 500W RMS a 1 GHz
