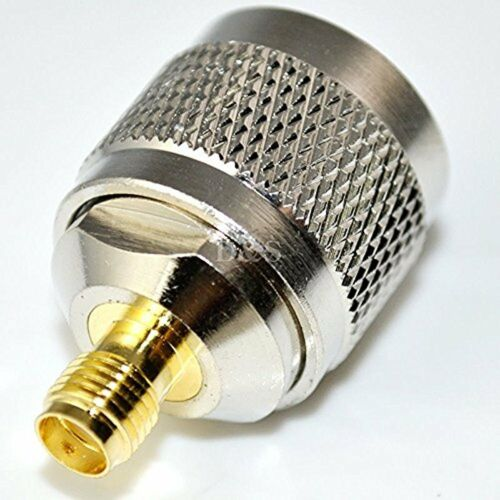

Este conector de transición RF N macho a SMA hembra constituye una solución de interconexión de alta fidelidad para sistemas de comunicación modernos, diseñado bajo los más exigentes parámetros de la norma MIL-STD-348C. La interfaz combina la robustez del estándar N (IEC 60169-16) con la compactibilidad del conector SMA (MIL-STD-348), permitiendo la adaptación segura entre equipos de diferentes generaciones en infraestructuras híbridas.
El cuerpo principal está mecanizado a partir de una aleación de acero inoxidable 303Se con pasivación electrolítica, sometida a 1,000 horas de prueba de niebla salina (ASTM B117) sin evidencia de corrosión. El contacto central utiliza bronce berilio C17200 endurecido por precipitación, con un recubrimiento de oro de 3μm sobre níquel (proceso ASTM B488) que garantiza una resistencia de contacto inferior a 1.2mΩ incluso después de 750 ciclos de acoplamiento (certificado IEC 60512-11).
El diseño electromagnético, optimizado mediante simulaciones 3D de campo completo (ANSYS HFSS v2023), demuestra un rendimiento excepcional:
Ancho de banda operativo: DC a 12 GHz (extendible a 18 GHz en versiones especiales)
Pérdida de inserción: <0.15 dB a 6 GHz (validado con analizador de redes Keysight N5227B)
VSWR: <1.20:1 hasta 8 GHz (comprobado mediante reflectometría TDR)
Aislamiento entre puertos: >85 dB a 2 GHz
El sistema dieléctrico emplea politetrafluoroetileno (PTFE) grado militar con estabilizador térmico que mantiene propiedades constantes entre -65°C y +165°C (certificación UL 94V-0). Las pruebas de durabilidad mecánica incluyen:
200 ciclos completos de choque térmico (-65°C a +165°C, MIL-STD-202G)
Vibración sinusoidal de 15G (10-2,000 Hz, MIL-STD-810H)
Torque de apriete de 12 lb-in ±10% (IEC 61169-1)
