Conector DIN 8 Pines Macho y Hembra – Para Audio, MIDI, Video y Control

Conector DIN 8 pines: El conector DIN de 8 pines es un conector circular usado en equipos de audio, video, instrumentos musicales, computadoras retro, consolas antiguas, sensores y controles industriales. Permite transportar varias señales por un solo cable, con un encaje firme y orientado que evita conexiones incorrectas. Está disponible en versión macho y hembra para fabricar o reparar cables y paneles.

Características del conector DIN 8 pines

• Tipo: DIN circular de 8 pines

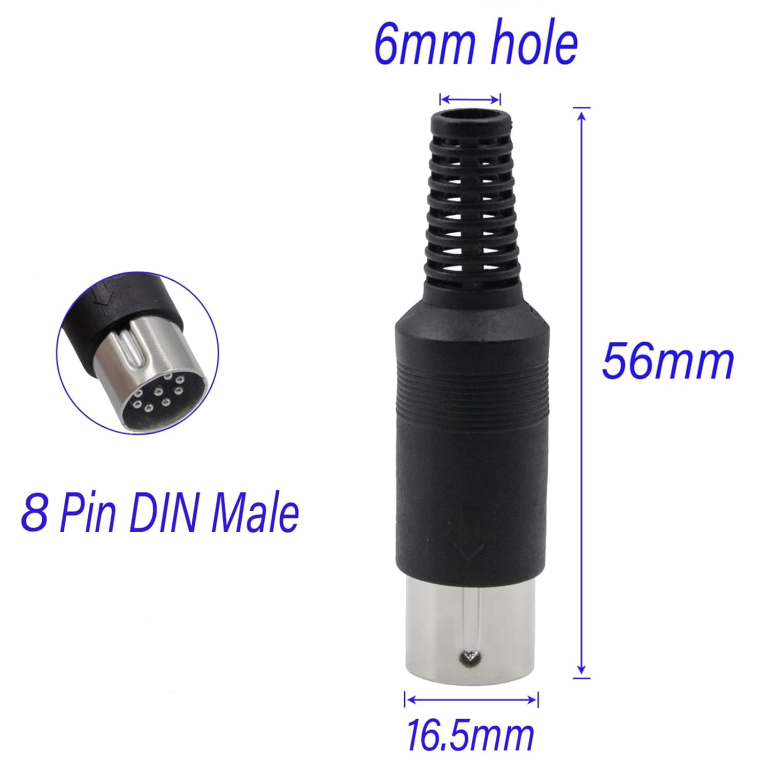

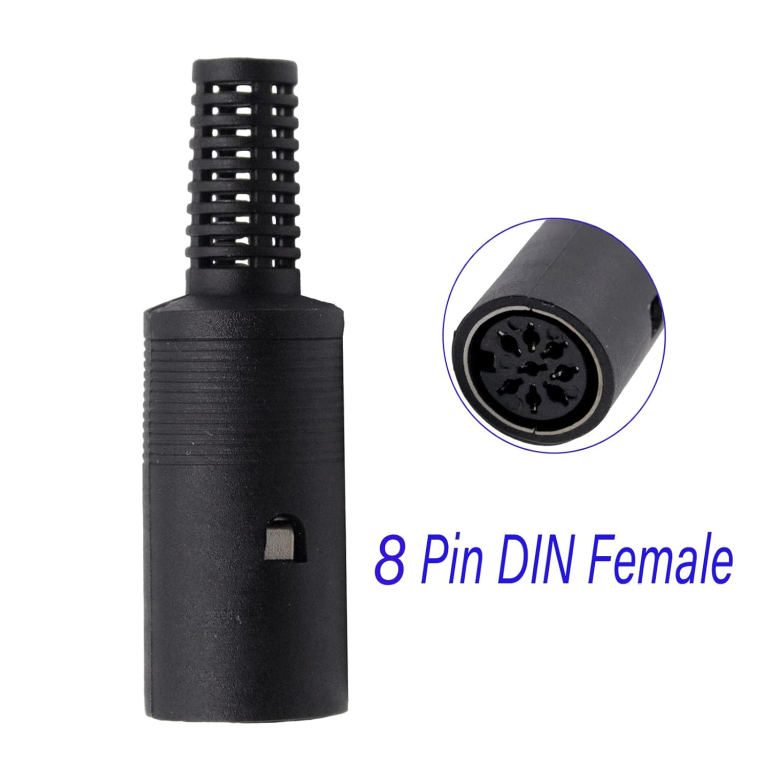

• Versiones: macho (para cable) y hembra (según disponibilidad)
• Contactos metálicos para soldar
• Carcasa metálica o plástica según modelo
• Guía de orientación para conexión en una sola posición

Existen distintas distribuciones de 8 pines (en círculo de 262° o con un pin central). Compara con tu equipo antes de comprar y, si tienes dudas, envíanos una foto por WhatsApp.

¿Dónde se usa?

• Equipos de audio antiguos y sistemas de parlantes
• Computadoras y consolas retro (video RGB, joysticks)
• Instrumentos y controladores musicales
• Cámaras, equipos de video y control remoto cableado
• Sensores, encoders y equipos industriales

Cómo armar un cable

1. Pasa la carcasa y el protector por el cable antes de soldar.
2. Pela los conductores y estáñalos.
3. Identifica la numeración de pines en el cuerpo del conector, mirando desde el lado de soldadura.
4. Suelda cada conductor en su pin según el diagrama del equipo.
5. Comprueba con un multímetro que cada pin tenga continuidad con su extremo y que no haya cortos.
6. Arma la carcasa asegurando el sujetacables sobre la chaqueta.

Consejos de soldadura

Usa un cautín de punta fina y temperatura moderada para no derretir el aislante entre pines. Aplica termocontraíble en cada pin si el cable tiene muchos conductores cercanos. Documenta el orden de los colores para reparar o duplicar cables en el futuro.

Aplicaciones del conector circular

Es ideal para restauradores de equipos retro, técnicos de audio, aficionados a la música electrónica y técnicos de mantenimiento industrial que necesitan reemplazar conectores dañados o fabricar cables a medida.

Diferencias con otros conectores

El DIN de 8 pines no es igual al mini DIN de 8 pines, que es más pequeño y se usa en otros equipos. Mide el diámetro del conector original antes de comprar.

Para conocer más sobre este estándar, revisa el artículo sobre el conector DIN en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Conector DIN 8 Pines Macho y Hembra, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Restauración de equipos retro

Muchos equipos de audio, computadoras y consolas de los años 80 y 90 usan conectores DIN para video, audio o control. Con el tiempo, los cables originales se pierden o se dañan, y conseguir reemplazos es difícil. Con un conector DIN de 8 pines puedes fabricar el cable exacto que necesitas a partir del diagrama del equipo y devolverle la vida a tu colección.

Galería de imágenes

Cómo comprar en Electrónica Cyber

1. Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
2. Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
3. Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
4. Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.

Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.

Preguntas frecuentes sobre conector DIN

¿Es lo mismo que mini DIN?

No, el mini DIN es más pequeño.

¿Viene macho y hembra?

Según disponibilidad; consulta la versión.

¿Se suelda?

Sí, los contactos son para soldar.

¿Sirve para MIDI?

El MIDI estándar usa DIN de 5 pines; el de 8 pines se usa en otros equipos.
