El conector GX12 es un conector circular metálico, conocido como conector tipo aviación, que se cierra con una rosca para que no se desconecte con la vibración o un tirón accidental. Esta versión de 4 pines es ideal para llevar señales, alimentación liviana o comunicación entre un equipo y sus sensores, motores paso a paso o accesorios. Su cuerpo de 12 mm es compacto y se monta fácilmente en paneles y cajas.
Contenido
Aplicaciones
- CNC e impresoras 3D: conexión de motores paso a paso, finales de carrera y sensores.
- Sensores industriales y de proximidad.
- Estaciones meteorológicas y equipos de campo.
- Cámaras y equipos de audio con cables desmontables.
- Baterías y cargadores de bajo consumo.
- Robótica y prototipos que se arman y desarman con frecuencia.
Características
- Tipo: conector circular GX12.
- Contactos: 4.
- Diámetro de rosca: 12 mm.
- Material: cuerpo metálico niquelado.

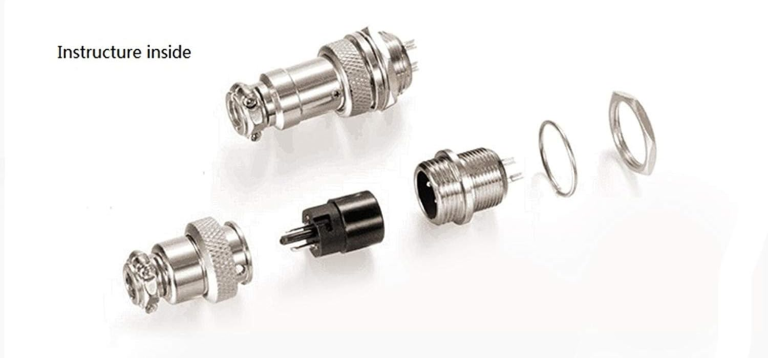

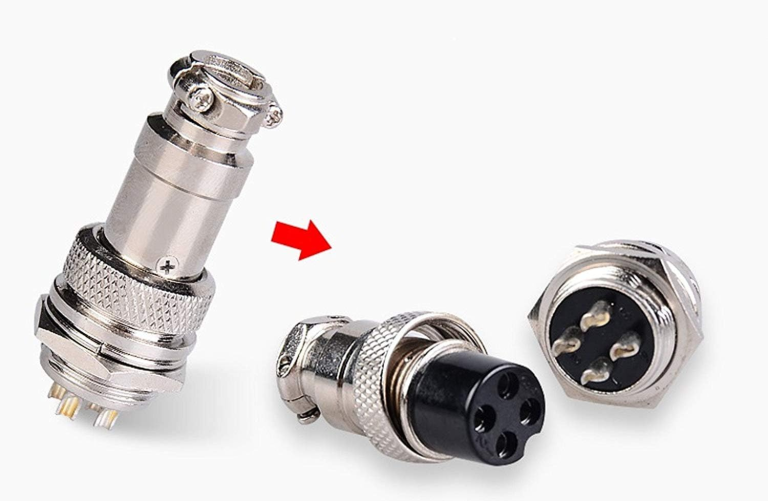

- Incluye: parte macho (cable) y parte hembra (panel), según presentación.
- Terminales: para soldar.
Ideal para motores paso a paso
Un motor paso a paso bipolar usa 4 cables, así que el GX12 de 4 pines es perfecto para conectarlo a la caja de control de una CNC o una impresora 3D. Podrás desmontar el motor o el cable sin desoldar nada, y la rosca evita que el conector se suelte con las vibraciones de la máquina. Recuerda que nunca debes desconectar un motor con el driver encendido.
Cómo armarlo
- Perfora el panel con un agujero de 12 mm y monta la parte hembra con su tuerca.
- Pasa por el cable la carcasa y el sujetacable de la parte macho.
- Suelda cada hilo a su pin, siguiendo la numeración grabada en el conector.
- Protege las soldaduras con termocontraíble y cierra la carcasa.
- Conecta y ajusta la rosca, y verifica la continuidad con un multímetro.
Recomendaciones
Usa siempre la misma asignación de pines en todos tus cables y documéntala, para no conectar por error una alimentación donde va una señal. Respeta la corriente que soportan los contactos: para cargas grandes usa conectores más robustos, como el GX16. No conectes ni desconectes con tensión en circuitos de potencia.
Ventaja del acople roscado
Los conectores de presión se aflojan con el tiempo en máquinas que vibran. La rosca del GX12 mantiene la unión firme y da un acabado profesional que facilita el mantenimiento y el reemplazo de componentes.
Si quieres conocer más sobre este tipo de conectores, consulta el artículo sobre el conector circular en Wikipedia.
Un estándar fácil de conseguir
Los conectores de esta familia se fabrican en varias cantidades de pines, de 2 a 8, con el mismo diámetro, por lo que puedes usar un estándar único en todo tu equipo y diferenciar las funciones por número de pines, evitando errores de conexión. Su aspecto metálico también mejora la presentación de cualquier proyecto terminado y lo hace más resistente a golpes y al uso diario en talleres y campo.
Si buscas una conexión compacta, segura y desmontable para tus sensores o motores, el conector GX12 de 4 pines es una solución confiable que se instala en pocos minutos y dura años.
Galería de imágenes
Preguntas frecuentes sobre el conector GX12 de 4 pines
¿Cuántos pines tiene?
Cuatro contactos.
¿Qué perforación necesita?
Un agujero de 12 mm en el panel.
¿Sirve para motores paso a paso?
Sí, es ideal para motores bipolares de 4 cables.
¿Viene macho y hembra?
Sí, incluye ambas partes según presentación.
