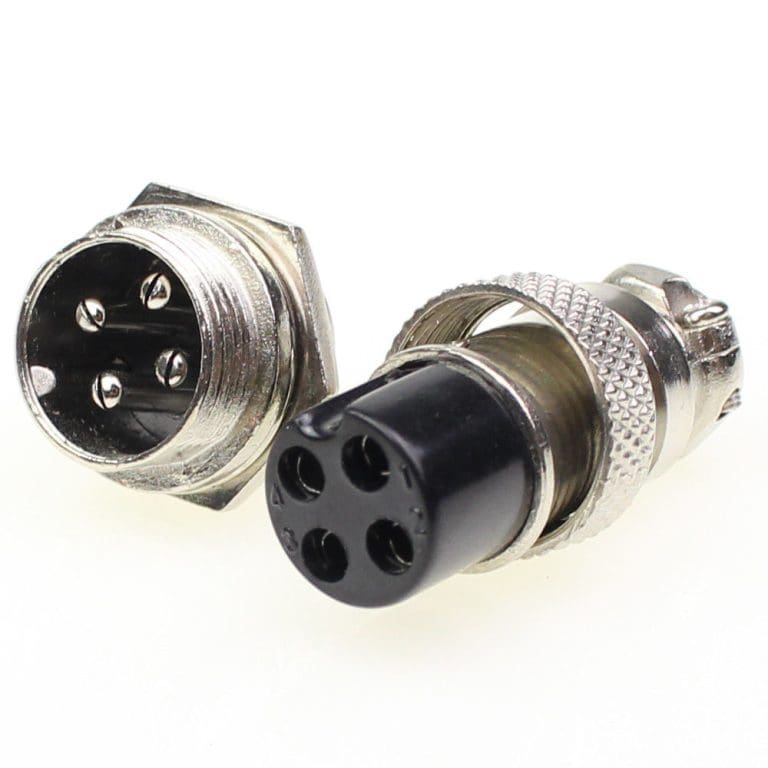

Conector Aviación GX16 de 4 Pines 16 mm – Macho y Hembra para Panel

El conector GX16 de 4 pines, también llamado conector de aviación, es un conector circular metálico con rosca que asegura una conexión firme y orientada. Se usa en equipos de taller, fuentes de laboratorio, routers CNC, impresoras 3D, sensores, estaciones de soldadura, equipos de audio y proyectos donde se necesita desconectar cables con frecuencia sin riesgo de que se suelten.

Características del conector GX16

• Pines: 4
• Diámetro del cuerpo: 16 mm
• Incluye conector macho para cable y hembra para panel
• Acople por rosca
• Cuerpo metálico con inserto aislante
• Contactos para soldar

La corriente y la tensión máximas dependen del fabricante; como referencia, estos conectores se usan en señales y potencias moderadas. Consulta por WhatsApp si necesitas un dato exacto.

Instalación en panel

1. Perfora el panel con un agujero de 16 mm.
2. Inserta el conector hembra y ajusta la tuerca trasera.
3. Suelda los cables en los pines del conector de panel.
4. En el conector macho, pasa el cable por la carcasa y el prensaestopa antes de soldar.
5. Suelda los cables, arma el conector y verifica continuidad pin por pin.

Usos del conector de aviación

• Motores paso a paso y ejes de routers CNC
• Sensores y finales de carrera en máquinas
• Fuentes de alimentación y bancos de prueba
• Estaciones de soldadura y equipos de taller
• Micrófonos y equipos de audio

Consejos

Aplica termocontraíble en cada pin soldado para evitar cortocircuitos. Usa una numeración o un código de colores constante en todos tus cables para facilitar el mantenimiento. No conectes ni desconectes con carga alta, ya que estos conectores no están diseñados para interrumpir corriente.

Otras versiones

Existen conectores GX16 de 2 a 8 pines. Verifica la cantidad de pines que necesitas antes de comprar.

Para conocer más sobre los conectores circulares, revisa el artículo sobre el conector circular en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Conector Aviación GX16 de 4 Pines 16 mm, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Antes de comprar

Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector Aviación GX16 de 4 Pines 16 mm, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

¿Por qué usar un conector GX16?

A diferencia de los conectores tipo Dupont o las borneras, el conector GX16 tiene una guía que impide conectarlo en la posición equivocada y una rosca que evita desconexiones por vibración o tirones. Su cuerpo metálico resiste golpes y uso frecuente, por eso es tan popular en máquinas de taller y equipos que se arman y desarman seguido.

Galería de imágenes

Preguntas frecuentes sobre conector GX16

¿Incluye macho y hembra?

Sí, juego de macho para cable y hembra para panel.

¿Se suelda?

Sí, los contactos son para soldar.

¿Qué agujero necesita?

Un agujero de 16 mm.

¿Sirve para motores paso a paso?

Sí, es muy usado en CNC.
