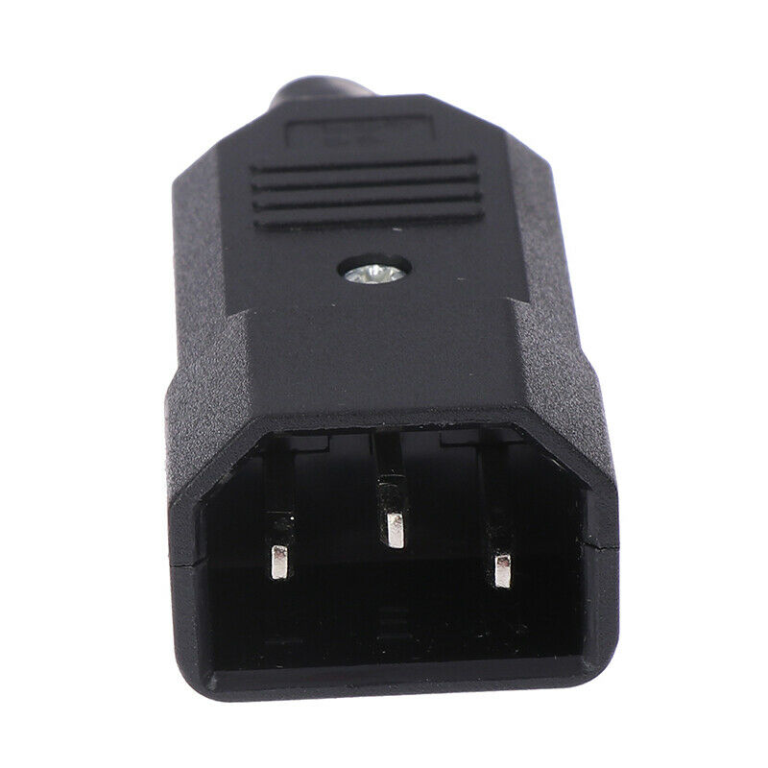

Este conector IEC C14 macho armable es la contraparte del conector C13 que tienen los cables de poder de computadoras y equipos. Se usa para fabricar extensiones IEC, cables para conectar equipos a las salidas C13 de un UPS o una PDU de rack, y adaptadores a medida. Es armable con tornillos, tiene contactos de fase, neutro y tierra, y soporta 10A a 250V.
Contenido
Características del conector C14
- Tipo: IEC 60320 C14, macho
- Contactos: 3 (fase, neutro y tierra)
- Capacidad: 10A, 250V AC
- Montaje: armable para cable, con tornillos
- Carcasa de plástico de ingeniería, color negro
- Pines de cobre niquelado
¿Para qué sirve un C14 en un cable?
Los UPS y las regletas de rack suelen tener salidas tipo C13. Para conectar un equipo con enchufe común o armar un cable que vaya de esas salidas a otro equipo, necesitas un C14 en el extremo del cable. Con un C14 y un C13 puedes armar extensiones IEC de la longitud exacta que necesitas, evitando cables sobrantes en racks y escritorios.
Cómo armarlo
- Desarma el conector y pasa el cable por la tapa.
- Pela el cable de 3 conductores y prepara las puntas.
- Conecta la tierra (verde-amarillo) al pin central marcado con el símbolo de tierra.
- Conecta fase y neutro a los pines marcados L y N.
- Ajusta los tornillos, el sujetacables y cierra la carcasa.
- Comprueba continuidad y aislamiento con un multímetro.
Usa cable de al menos 0.75 a 1 mm² por conductor. Si no tienes experiencia con instalaciones de 220V, pide ayuda a un técnico.
Aplicaciones del conector C14
- Extensiones IEC C13 a C14
- Cables para salidas de UPS y PDU de rack
- Adaptadores para equipos de laboratorio
- Proyectos y gabinetes con alimentación IEC
Seguridad
Un conector macho armado en un cable tiene sus pines expuestos: nunca lo conectes a una fuente de energía por el lado macho si el otro extremo también puede energizarse (cable «suicida»). La energía siempre debe venir del lado hembra. Conecta siempre la tierra y verifica el armado antes de usarlo.
Para conocer más sobre este estándar de conectores, revisa el artículo sobre IEC 60320 en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector IEC C14 Macho Armable 3 Pines 10A 250V, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Ordena tu rack o escritorio
Con cables IEC a medida, armados con conectores C14 y C13, eliminas los metros sobrantes de cable que se acumulan detrás de servidores, switches y computadoras. Esto mejora la ventilación, facilita identificar cada equipo y hace el mantenimiento más rápido y seguro.
Galería de imágenes
Preguntas frecuentes sobre conector IEC C14
¿Es macho o hembra?
Es macho (C14).
¿Sirve para UPS?
Sí, para cables que se conectan a salidas C13 de UPS o PDU.
¿Cuánta corriente soporta?
Hasta 10A a 250V AC.
¿Puedo armar una extensión?
Sí, combinándolo con un conector C13 hembra.
