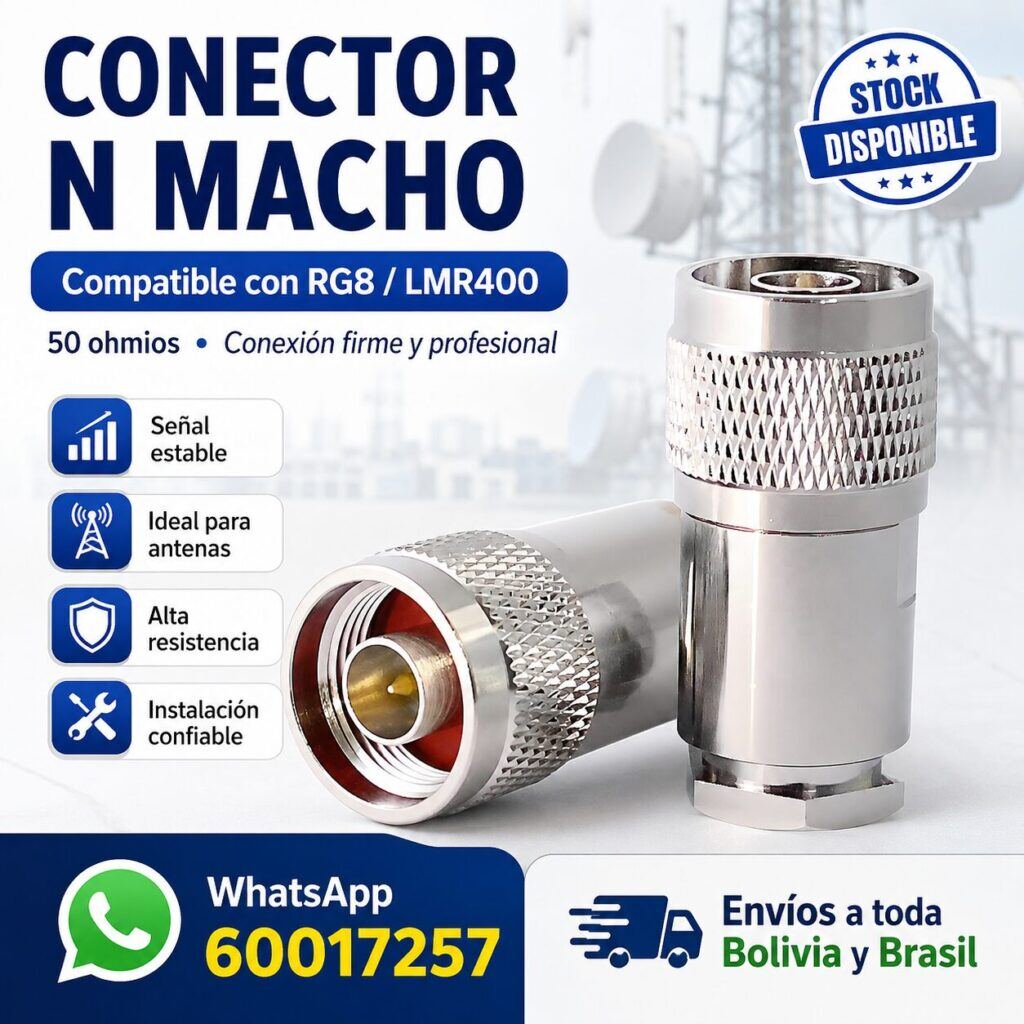

El conector N macho de 50 ohm es el estándar en instalaciones de radiofrecuencia donde se usan cables coaxiales gruesos como el RG8 o el LMR400. Su acoplamiento roscado ofrece una conexión firme y resistente a la intemperie, ideal para antenas exteriores, repetidores, radioenlaces y estaciones de radio. Con este conector puedes fabricar o reparar tus propios cables coaxiales a la medida exacta que necesitas, sin pérdidas por empalmes improvisados.
Contenido
Aplicaciones del conector N
- Antenas exteriores de WiFi, celular y radio.
- Repetidores y radioenlaces punto a punto.
- Estaciones de radioaficionados y radios VHF/UHF.
- Amplificadores de señal celular y sistemas de telecomunicaciones.
- Equipos LoRa y gateways con antena externa.
- Laboratorios y talleres de RF.
Características
- Tipo: conector N macho.
- Impedancia: 50 ohm.
- Cables compatibles: RG8, LMR400 y cables de dimensiones equivalentes.
- Montaje: de abrazadera o de crimpado, según versión.
- Acoplamiento: roscado.
Antes de instalar, verifica el diámetro exterior de tu cable y el diámetro del conductor central: no todos los cables “gruesos” tienen exactamente las mismas medidas.

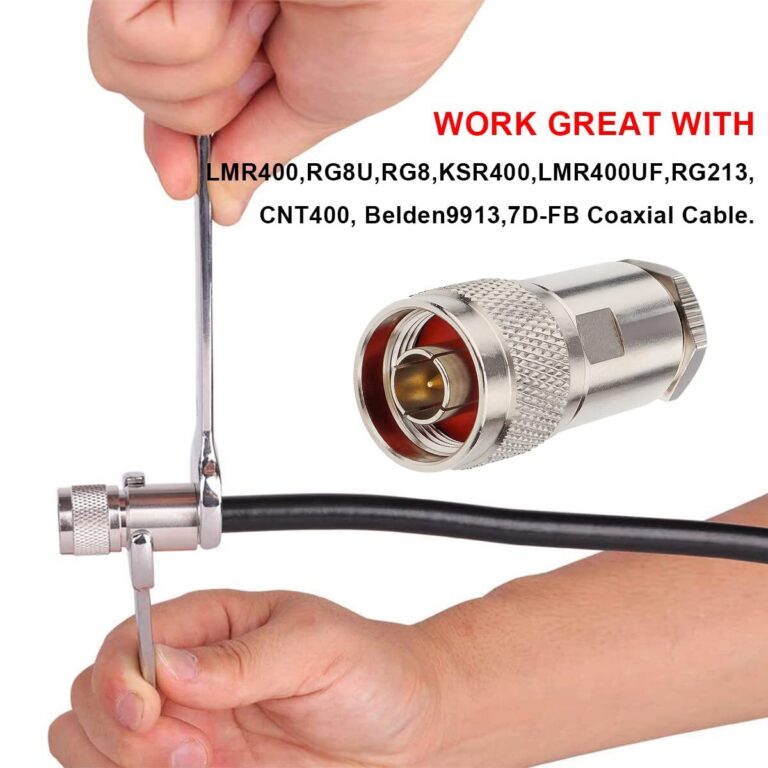

Cómo armar el conector N macho
- Pasa por el cable la tuerca trasera y la arandela o abrazadera del conector.
- Pela la cubierta exterior a la longitud indicada, sin cortar la malla.
- Abre la malla sobre la abrazadera y recorta el sobrante de forma pareja.
- Pela el dieléctrico dejando el conductor central a la medida correcta y suelda o fija el pin central.
- Introduce el conjunto en el cuerpo del conector y ajusta la tuerca trasera firmemente.
Comprueba con un multímetro que no haya continuidad entre el pin central y el cuerpo, y que haya continuidad de extremo a extremo.
Instalaciones exteriores
Aunque el conector N es robusto, la humedad que entra por la unión degrada el cable con el tiempo y aumenta las pérdidas. Después de conectar, sella la unión con cinta autofundente y cúbrela con cinta aislante para protegerla del sol. Deja una pequeña curva de goteo en el cable antes del conector para que el agua no corra hacia él.
RG8 y LMR400
El cable RG8 y el LMR400 son cables coaxiales de 50 ohm de bajas pérdidas, usados cuando la distancia entre el equipo y la antena es larga o la frecuencia es alta. Un buen conector bien armado es tan importante como el cable: una mala terminación puede perder más señal que varios metros de cable.
Consejo profesional
Si no tienes experiencia armando conectores, practica primero con un trozo de cable sobrante. Las herramientas adecuadas, como un pelacables coaxial y una crimpadora si tu versión lo requiere, facilitan mucho el trabajo y dan un resultado más confiable.
Si quieres conocer la historia y las características de este conector, consulta el artículo sobre el conector N en Wikipedia.
¿Por qué fabricar tus propios cables?
Los cables coaxiales armados de fábrica vienen en largos fijos, y un cable demasiado largo agrega pérdidas innecesarias. Armando tus propios cables con conectores de calidad usas exactamente la longitud que necesitas, reparas una punta dañada sin reemplazar toda la bajada de antena y ahorras dinero en instalaciones con varios equipos. Es una habilidad muy valorada en instaladores de antenas, enlaces y sistemas de radio.
Galería de imágenes
Preguntas frecuentes sobre el conector N macho para RG8
¿Sirve para LMR400?
Sí, para LMR400, RG8 y cables de dimensiones equivalentes; verifica las medidas de tu cable.
¿Qué impedancia tiene?
50 ohm.
¿Sirve para exteriores?
Sí, sellando la unión con cinta autofundente.
¿Es macho o hembra?
Es N macho.
