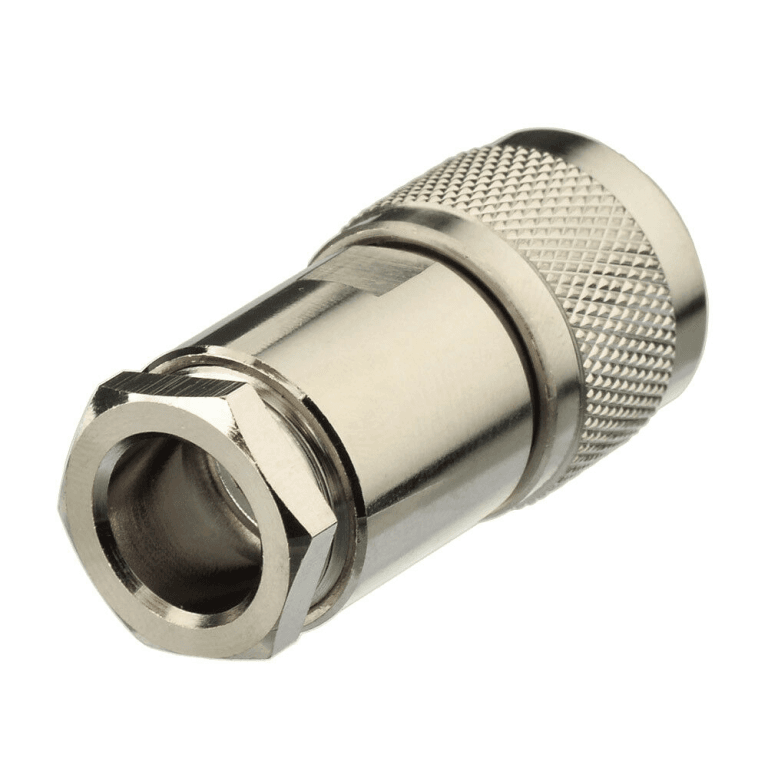

El conector N macho para cable grueso es el conector estándar en antenas de exterior, radioenlaces, estaciones de radio profesional, repetidoras y sistemas WiFi o celulares de larga distancia. Su diseño roscado y robusto mantiene una buena impedancia hasta varios gigahercios y resiste el uso en exteriores mejor que conectores más pequeños.
Está pensado para cables de unos 10 mm de diámetro, como RG8, RG213, RG214, LMR400 y CFD400.
Contenido
Características
- Tipo: N macho.
- Impedancia: 50 Ω.
- Cables compatibles: RG8, RG213, RG214, LMR400 y CFD400.
- Cuerpo metálico con contacto central y piezas de sujeción según las fotos.
- Rosca de acople estándar.
Cómo armarlo
- Pasa por el cable la tuerca trasera, la arandela y las piezas de sujeción en el orden correcto.
- Pela la cubierta, la malla y el dieléctrico según las medidas del conector.
- Abre la malla sobre la pieza de sujeción y recorta el excedente.
- Suelda el pin central al conductor, sin dejar estaño sobrante.
- Inserta el conjunto en el cuerpo y ajusta la tuerca trasera con llaves.
- Verifica continuidad del centro y ausencia de corto con la malla.
Aplicaciones
- Antenas exteriores de WiFi, LoRa, 4G y 5G.
- Radioenlaces y repetidoras.
- Radio profesional y radioaficionados.
- Equipos de medición de RF.
Buenas prácticas en exteriores
- Sella la unión con cinta vulcanizante y cinta aislante encima.
- Forma un bucle de goteo en el cable para que el agua no corra hacia el conector.
- No dejes que el peso del cable cuelgue del conector de la antena.
Para conocer más sobre este conector, consulta el artículo sobre el conector N en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector N Macho para Cable Grueso RG8, RG213, RG214 y LMR400, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector N Macho para Cable Grueso RG8, RG213, RG214 y LMR400, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
¿Por qué usar cable grueso con conector N?
En tramos largos entre la radio y la antena, un cable delgado pierde gran parte de la señal. Los cables gruesos como LMR400 o RG213 tienen mucha menos pérdida, y el conector N está diseñado para su diámetro, manteniendo la impedancia y la resistencia mecánica. Esta combinación es la base de las instalaciones de radio profesional y de los enlaces inalámbricos de larga distancia.
Herramientas recomendadas
Un pelacables para coaxial grueso, un soldador de buena potencia y llaves fijas para ajustar la tuerca trasera facilitan el armado y evitan dañar el cable.
Galería de imágenes
Preguntas frecuentes sobre conector N macho
¿El conector N macho sirve para RG58?
No, es para cables gruesos de unos 10 mm; el RG58 requiere otro conector.
¿Qué impedancia tiene?
50 Ω.
¿Requiere soldadura?
El pin central se suelda; el cuerpo se fija con tuerca.
¿Sirve para exteriores?
Sí, sellándolo con cinta vulcanizante.
