El conector SMA macho para cable RG316 y RG174 te permite armar tus propios cables de antena delgados, del largo exacto que necesitas. Estos cables finos y flexibles se usan dentro de equipos, en drones, módulos LoRa, GPS y routers, donde el espacio es reducido. El conector se fija al cable por crimpado, con un pin central que se suelda o crimpa al conductor, y su aislante de PTFE mantiene las propiedades eléctricas incluso a frecuencias altas.
Contenido
Aplicaciones
- Cables de antena WiFi y extensiones cortas.
- Módulos LoRa, ESP32 y radios con antena externa.
- GPS y rastreadores.
- Drones y equipos FPV.
- Routers y módems 4G.
- Laboratorios que fabrican cables de prueba.

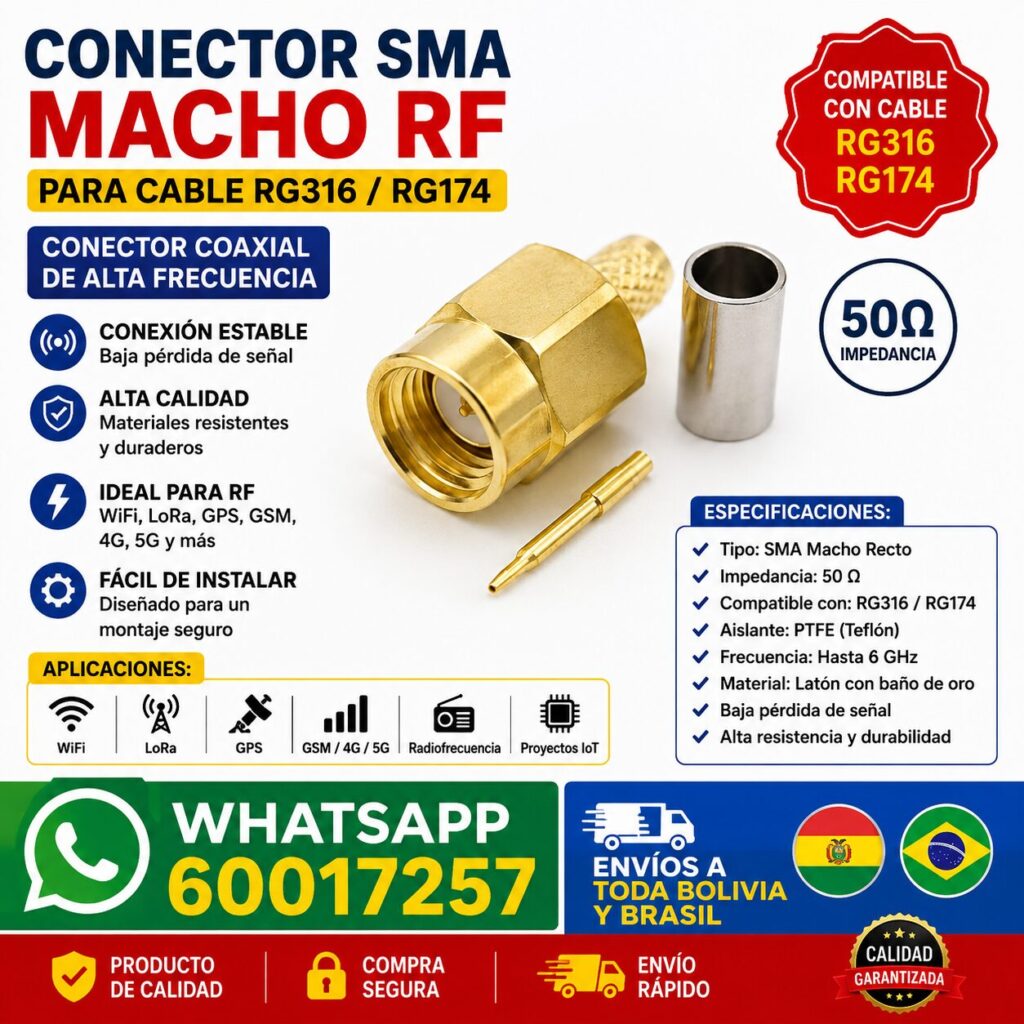

Características
- Tipo: SMA macho (rosca interior, pin central).
- Forma: recto.
- Cables compatibles: RG316 y RG174.
- Impedancia: 50 ohm.
- Aislante: PTFE (teflón).
- Montaje: crimpado de la férula y pin soldado o crimpado.
RG316 y RG174
Ambos cables son coaxiales de 50 ohm de unos 2.5 a 2.8 mm de diámetro. El RG174 tiene aislante de polietileno y es económico; el RG316 usa PTFE, soporta más temperatura y tiene un desempeño más estable, por eso se prefiere dentro de equipos y en ambientes calurosos. Al ser delgados, tienen más pérdida por metro que los cables gruesos, así que conviene usarlos en tramos cortos.
Cómo armar el conector
- Pasa la férula de crimpado por el cable.
- Pela la cubierta, la malla y el dieléctrico según las medidas del conector.
- Suelda o crimpa el pin central al conductor, sin dejar estaño sobrante.
- Inserta el pin en el cuerpo hasta que encaje, con la malla sobre la parte trasera del conector.
- Desliza la férula sobre la malla y crimpa con la matriz adecuada.
Verifica con un multímetro que no haya cortocircuito entre el pin central y el cuerpo.
SMA o RP-SMA
Este es un SMA macho estándar, con pin central. Muchos equipos WiFi usan RP-SMA, con el contacto invertido; si conectas un SMA a un RP-SMA, las roscas encajan pero no hay contacto central. Revisa tu equipo antes de armar el cable o consúltanos por WhatsApp.
Consejos
Usa una crimpadora con la matriz correcta para cables delgados: un crimpado débil deja la malla floja y aumenta las pérdidas. Ajusta el conector solo con la mano o con una llave de torque ligera. Para extensiones largas, prefiere cables más gruesos, como RG58 o LMR200, y deja el RG316 para los últimos centímetros dentro del equipo.
Si quieres conocer más sobre este conector, consulta el artículo sobre el conector SMA en Wikipedia.
Arma cables a la medida
Los cables de antena comprados hechos rara vez tienen el largo exacto que necesitas: o quedan cortos o sobran varios centímetros que agregan pérdidas y se enredan dentro del equipo. Fabricando tus propios latiguillos obtienes la longitud justa, eliges el tipo de conector de cada extremo y reemplazas solo la punta dañada en lugar de todo el cable. Con una buena crimpadora, un pelacables de precisión y un poco de práctica, el resultado es tan confiable como un cable de fábrica. Es una habilidad muy útil para instaladores de redes, aficionados a los drones y desarrolladores de dispositivos conectados.

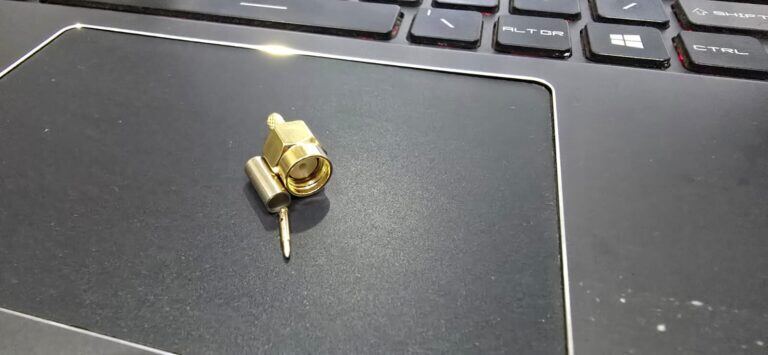

Galería de imágenes
Preguntas frecuentes sobre el conector SMA macho para RG316
¿Para qué cables sirve?
Para RG316 y RG174.
¿Es SMA o RP-SMA?
Es SMA macho estándar, con pin central.
¿Qué impedancia tiene?
50 ohm.
¿Qué herramienta necesito?
Una crimpadora con matriz para cables coaxiales delgados y un cautín fino.
