El conector SMA es el conector de radiofrecuencia más usado en equipos pequeños: routers WiFi, módulos LoRa, GPS, radios portátiles, drones y placas de desarrollo. Es compacto, se acopla con rosca y ofrece una conexión estable hasta frecuencias muy altas. Este conector de 50 ohm con contactos bañados en oro te permite fabricar o reparar cables coaxiales a medida para tus antenas, con una terminación firme y de baja pérdida.
Contenido
Aplicaciones del conector SMA
- Antenas WiFi de routers, cámaras y tarjetas de red.
- Módulos LoRa, ESP32 y radios con antena externa.
- GPS y rastreadores.
- Drones y equipos FPV.
- Radios portátiles y equipos de comunicación.
- Laboratorios y bancos de prueba de RF.
Características
- Tipo: conector SMA.
- Impedancia: 50 ohm.
- Contactos: bañados en oro.
- Cables compatibles: RG58, RG142, RG400, RG303 y RG141, según modelo de montaje.
- Acoplamiento: roscado.
SMA, RP-SMA, macho y hembra
Es fácil confundirse. En el SMA macho la tuerca tiene rosca interior y el centro tiene un pin; en el SMA hembra la rosca es exterior y el centro tiene un orificio. El RP-SMA (polaridad inversa), muy usado en routers WiFi, invierte el contacto central: el macho RP-SMA tiene orificio y la hembra tiene pin. Antes de comprar, revisa el conector de tu equipo y consúltanos por WhatsApp qué versión necesitas.
Cables compatibles
El RG58 es un cable de 50 ohm de unos 5 mm de diámetro, muy usado en radio y WiFi para distancias cortas. Los cables RG142 y RG400 tienen mejor blindaje y soportan más temperatura, y el RG303 y RG141 son cables semirrígidos o delgados de alta calidad. Cada uno requiere el conector con el tamaño de férula correcto, así que verifica el diámetro de tu cable.

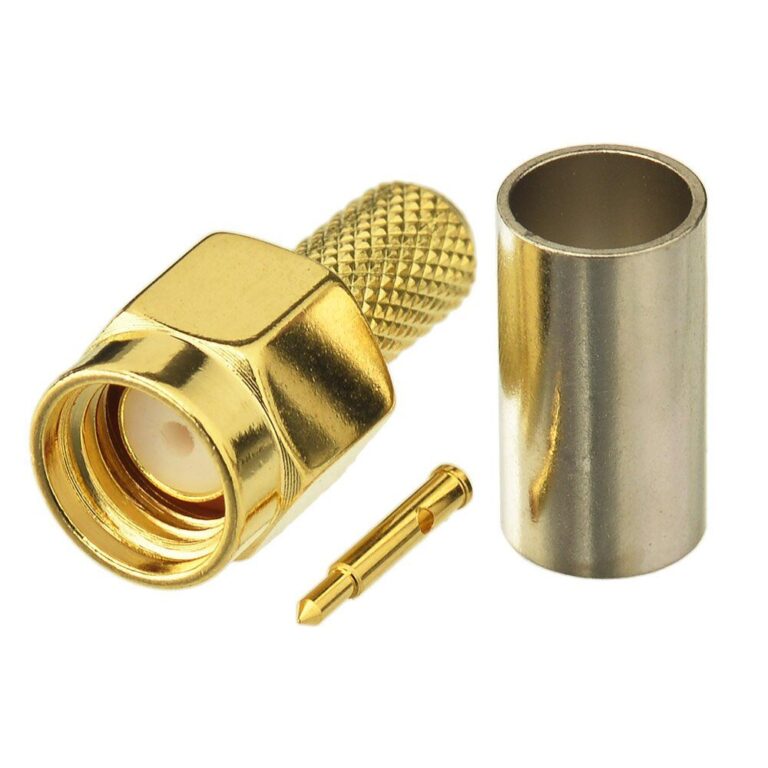

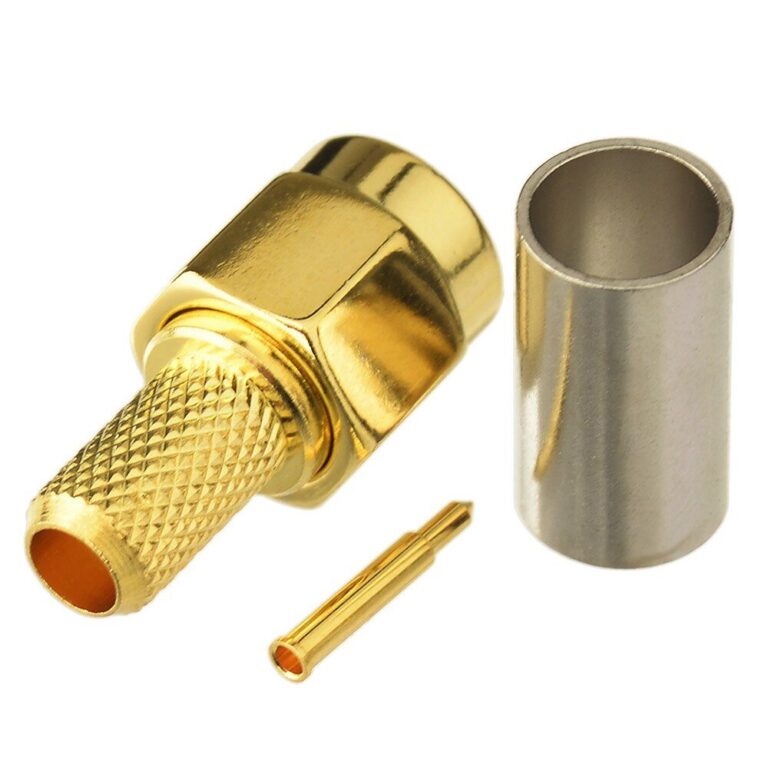

Cómo armar el conector
- Pasa la férula de crimpado por el cable.
- Pela la cubierta, la malla y el dieléctrico según las medidas del conector.
- Suelda o crimpa el pin central en el conductor.
- Inserta el cable en el cuerpo del conector hasta que el pin quede en su lugar.
- Desliza la férula sobre la malla y crimpa con la herramienta adecuada.
Verifica con un multímetro que no haya cortocircuito entre el pin y el cuerpo.
Consejos de uso
Ajusta el conector SMA solo con la mano o con una llave de torque ligera: apretarlo demasiado daña la rosca y el dieléctrico. No dobles el cable justo detrás del conector, porque es el punto que más sufre. En exteriores, protege la unión con cinta autofundente para evitar que entre humedad.
Si quieres conocer más sobre este conector, consulta el artículo sobre el conector SMA en Wikipedia.
Ventajas del baño de oro
El oro no se oxida ni se sulfata con la humedad, por lo que los contactos mantienen una resistencia baja y estable durante años. Esto es especialmente importante en frecuencias altas, como WiFi de 2.4 y 5 GHz, donde cualquier mal contacto se traduce en pérdida de señal. Un buen conector con contactos dorados, bien armado, asegura que la potencia de tu radio llegue realmente a la antena.
Galería de imágenes
Preguntas frecuentes sobre el conector SMA
¿Es SMA o RP-SMA?
Consúltanos por WhatsApp la versión disponible y revisa el conector de tu equipo.
¿Sirve para RG58?
Sí, según el modelo de montaje; verifica el diámetro de tu cable.
¿Qué impedancia tiene?
50 ohm.
¿Sirve para antenas WiFi?
Sí, verificando si tu equipo usa SMA o RP-SMA.
