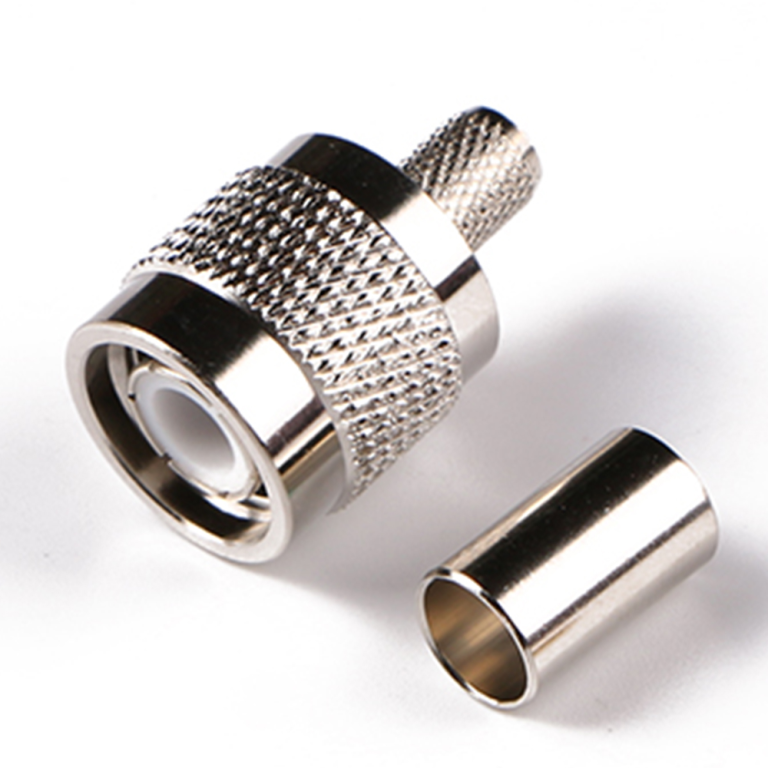

Conector TNC Macho de Crimpar para Cable RG59 – Con Férula y Pin

El conector TNC macho de crimpar para cable RG59 es un conector coaxial con acople roscado, más resistente a las vibraciones que el BNC de bayoneta. Se usa en equipos de radiofrecuencia, antenas, GPS, radios móviles, equipos de video y telecomunicaciones donde se necesita una conexión firme que no se suelte con el movimiento.

Características

• Tipo: TNC macho
• Cable compatible: RG59 (verifica el diámetro de tu cable)
• Montaje: crimpado con férula y pin central
• Cuerpo metálico con tuerca de acople moleteada

La impedancia del conector y del cable deben coincidir con tu sistema: el RG59 es de 75 Ω y se usa sobre todo en video; muchos equipos de RF trabajan a 50 Ω. Consulta por WhatsApp si tienes dudas sobre la compatibilidad.

¿Qué es un conector TNC?

TNC significa Threaded Neill-Concelman: es la versión roscada del BNC. Su rosca mantiene la conexión firme y estable en vehículos, maquinaria y equipos expuestos a vibraciones, donde un BNC podría generar falsos contactos.

Cómo crimparlo

1. Pasa la férula por el cable.
2. Retira la chaqueta, la malla y el dieléctrico según las medidas del conector.
3. Crimpa o suelda el pin central en el conductor.
4. Inserta el cable en el cuerpo hasta que el pin quede en posición, con la malla sobre el cuerpo trasero.
5. Desliza la férula sobre la malla y crimpa con la matriz adecuada.
6. Comprueba continuidad y ausencia de cortos con un multímetro.

Aplicaciones del conector TNC

• Equipos de video y vigilancia con TNC
• Antenas GPS y equipos de navegación
• Radios móviles y equipos de telecomunicaciones
• Equipos de medición y laboratorio

Consejos

Usa una crimpadora con matriz hexagonal del tamaño correcto para la férula. Corta las medidas con precisión: un pin mal posicionado produce pérdidas o falla total de la señal. En exteriores, protege la conexión con cinta vulcanizante.

Para conocer más sobre este conector, revisa el artículo sobre el conector TNC en Wikipedia.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Conector TNC Macho de Crimpar para Cable RG59, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Errores comunes al instalar conectores

Los errores más frecuentes al armar un conector TNC macho son dejar hilos de la malla sueltos que tocan el pin central, cortar el dieléctrico más de lo indicado y no crimpar la férula con la presión suficiente. Cualquiera de ellos produce pérdida de señal, ruido o cortocircuitos. Revisa cada conector con el multímetro antes de instalarlo y, si trabajas en exteriores, sella la unión contra la humedad.

Galería de imágenes

Preguntas frecuentes sobre conector TNC macho

¿Para qué cable es?

Para cable coaxial RG59.

¿Se suelda o se crimpa?

Se crimpa la férula; el pin puede crimparse o soldarse.

¿Qué diferencia tiene con el BNC?

El TNC es roscado y más resistente a vibraciones.

¿Necesito herramienta?

Una crimpadora con matriz hexagonal adecuada.
