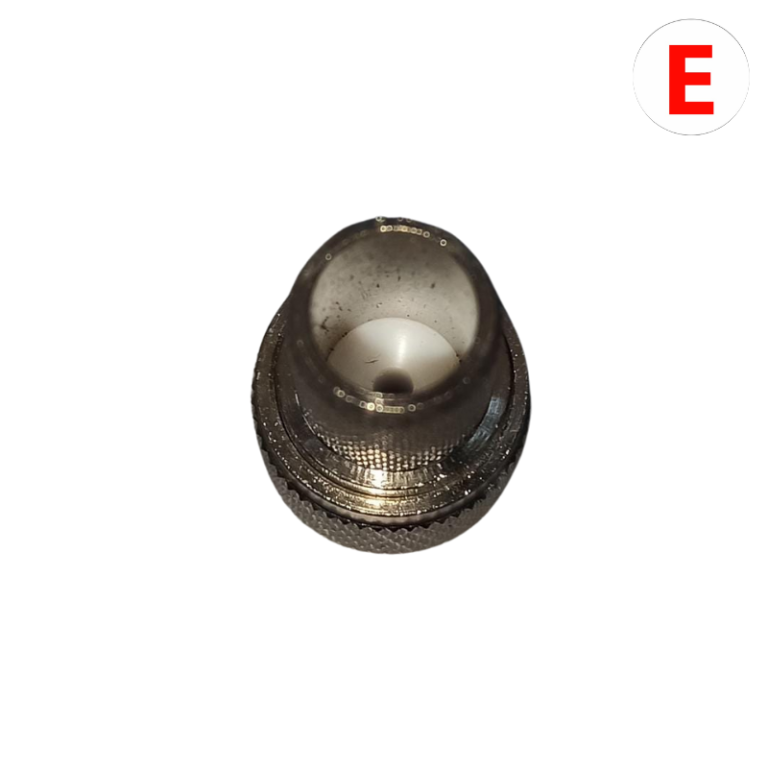

El TNC macho es un conector coaxial de 50 ohm con acoplamiento roscado, muy parecido al BNC pero con rosca en lugar de bayoneta. Esa rosca lo hace mucho más firme frente a vibraciones, por lo que se usa en vehículos, equipos industriales, GPS, radios y antenas exteriores. Este modelo está pensado para cable grueso, del tipo RG8 o de medidas similares, y te permite armar o reparar cables coaxiales a la medida que necesitas.
Contenido
Aplicaciones del conector TNC
- Antenas GPS de vehículos, maquinaria y estaciones de referencia.
- Radios VHF y UHF y equipos de comunicación.
- Radioenlaces y routers con conexión TNC.
- Equipos de topografía y receptores GNSS.
- Instalaciones vehiculares con mucha vibración.
- Laboratorios y equipos de medición de RF.
Características
- Tipo: TNC macho.
- Impedancia: 50 ohm.
- Cable: coaxial grueso tipo RG8 y cables de dimensiones equivalentes.
- Montaje: de crimpado o abrazadera, según versión.
- Acoplamiento: roscado.
- Cuerpo: metálico niquelado.
TNC o BNC: ¿cuál es la diferencia?
Ambos conectores son de 50 ohm y tienen tamaños parecidos, pero el BNC se acopla con un cuarto de vuelta (bayoneta), ideal para conectar y desconectar rápido en laboratorios y cámaras. El TNC se enrosca, lo que impide que se suelte con las vibraciones y mejora el desempeño a frecuencias más altas. Por eso es preferido en vehículos, aviones, antenas exteriores y equipos GPS.
Cómo armar el TNC macho
- Pasa por el cable la férula o la tuerca trasera del conector.
- Pela la cubierta, la malla y el dieléctrico según las medidas del conector.
- Fija el pin central al conductor, soldando o crimpando según el modelo.
- Inserta el cable en el cuerpo y asegura la malla con la férula o la abrazadera.
- Comprueba con un multímetro que no haya cortocircuito entre el pin central y el cuerpo.
Verifica tu cable antes de comprar
No todos los cables gruesos tienen exactamente las mismas medidas. Antes de comprar, mide el diámetro exterior de tu cable y el del conductor central, o envíanos una foto por WhatsApp con el tipo de cable para confirmarte que este TNC macho es el adecuado. Un conector del tamaño correcto asegura buen contacto y baja pérdida.
Instalación en exteriores
En antenas exteriores, protege la unión con cinta autofundente y luego con cinta aislante resistente al sol. Así evitas que la humedad entre al cable, lo que con el tiempo aumenta las pérdidas y degrada la señal. Deja una curva de goteo en el cable antes del conector.
Si quieres conocer más sobre este conector, consulta el artículo sobre el conector TNC en Wikipedia.
Por qué tener adaptadores en tu caja de herramientas
En el trabajo de campo es muy común encontrarse con equipos, cables y antenas de distintas marcas y épocas, cada uno con su propio tipo de conector. Contar con un juego de adaptadores de buena calidad te permite resolver la conexión en el momento, hacer mediciones y pruebas sin cortar cables y volver a dejar la instalación como estaba. Guárdalos en una caja organizada y rotulada para encontrarlos rápido cuando los necesites, y revísalos de vez en cuando para descartar los que tengan roscas dañadas o contactos oxidados.
Galería de imágenes
Preguntas frecuentes sobre el conector TNC macho
¿Para qué cable sirve?
Para cable coaxial grueso tipo RG8 y cables de medidas equivalentes; verifica tu cable.
¿Qué impedancia tiene?
50 ohm.
¿Es compatible con BNC?
No, el TNC es roscado y el BNC es de bayoneta.
¿Sirve para antenas GPS?
Sí, el TNC es muy usado en antenas GPS y GNSS.
