El conector USB tipo C hembra de 6 pines es una versión simplificada del puerto USB-C, pensada principalmente para alimentación y carga (VBUS, GND y líneas CC). Se usa en linternas, power banks, parlantes, juguetes y proyectos propios. Esta es la variante patas planas.
Contenido
Características
- Tipo: USB-C hembra.
- Contactos: 6 (alimentación y CC).
- Anclajes metálicos para fijación.
- Montaje en placa.
¿6 pines o más?
Los conectores USB-C de 6 pines no tienen líneas de datos, solo alimentación y detección (CC). Sirven para cargar, pero no para transferir datos. Si tu equipo necesita datos USB, usa un conector de 12, 16 o 24 pines.
Antes de comprar
Compara la huella, la altura y las patas de anclaje con el conector original; la foto muestra la variante exacta.
Cómo soldarlo
- Retira el conector dañado con aire caliente y flux.
- Limpia los pads.
- Suelda primero los anclajes y luego los pines.
- Verifica con multímetro que no haya cortocircuito entre VBUS y GND.
Uso en proyectos
Coloca resistencias de 5,1 kΩ entre CC1/CC2 y GND para que los cargadores USB-C entreguen 5 V.
Para conocer más sobre este conector, consulta el artículo sobre USB-C en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Conector USB Tipo C Hembra 6 Pines para Placa (patas planas), escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Conector USB Tipo C Hembra 6 Pines para Placa (patas planas), envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.

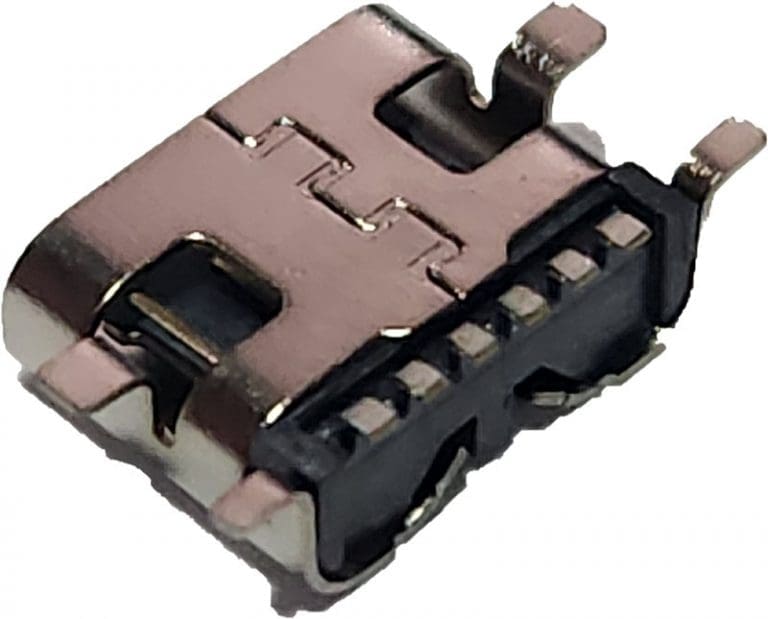

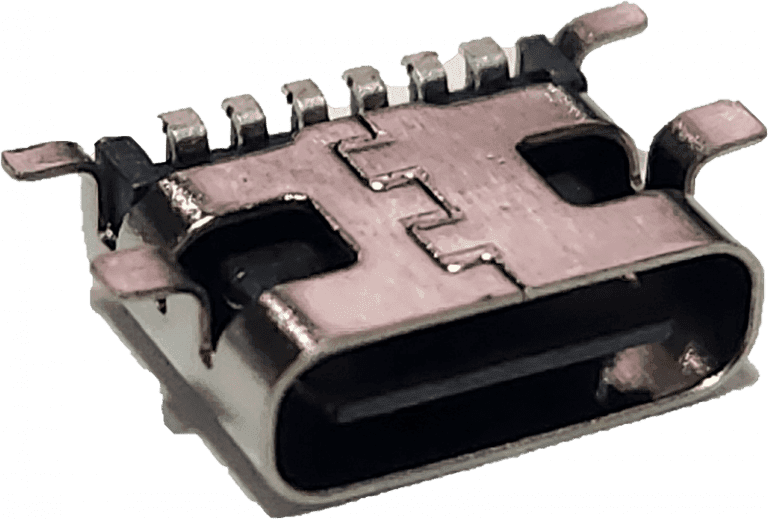

Galería de imágenes
Cómo comprar en Electrónica Cyber
- Consulta disponibilidad: escríbenos por WhatsApp indicando el nombre del artículo o envíanos el enlace de esta página. Te confirmamos stock, precio actualizado y tiempo de entrega.
- Resuelve tus dudas técnicas: si no estás seguro de que sea el repuesto o módulo correcto, envíanos una foto de la pieza original, el modelo de tu equipo o el esquema de tu proyecto, y te ayudamos a elegir.
- Confirma tu pedido: acordamos la forma de pago y los datos de envío o de retiro en tienda.
- Recibe tu compra: despachamos a todos los departamentos de Bolivia mediante empresas de transporte y encomiendas, y también realizamos envíos a Brasil. En Santa Cruz puedes coordinar el retiro.
Antes de instalar cualquier componente, revisa las especificaciones de tu equipo: tensión de trabajo, corriente máxima, tipo de conector y dimensiones. Elegir bien desde el principio evita devoluciones, pérdidas de tiempo y daños en otros componentes del circuito.
Preguntas frecuentes sobre conector USB tipo C
¿El conector USB tipo C de 6 pines transmite datos?
No, es solo para alimentación.
¿Cuántos pines tiene?
6.
¿Sirve para cargar celulares?
Sirve como entrada de carga en equipos compatibles.
¿Necesita resistencias CC?
Sí, 5,1 kΩ para cargadores USB-C.
