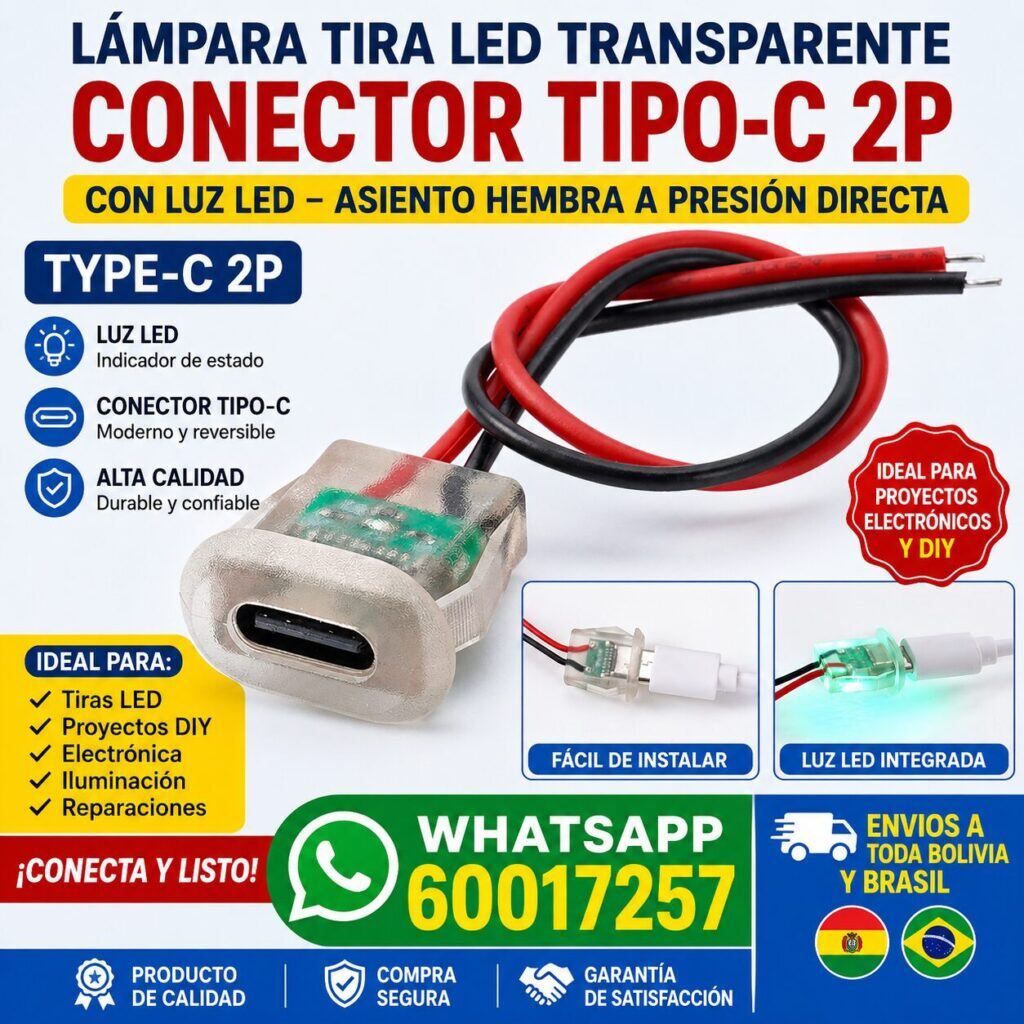

El conector USB tipo C hembra de 5A con LED es la forma más sencilla de agregar un puerto de alimentación moderno a tus proyectos y reparaciones. El tipo C es reversible, así que el cable entra en cualquier posición, y hoy es el estándar de celulares, parlantes y accesorios. Este módulo soporta hasta 5 amperios y trae un LED que se enciende cuando recibe energía, facilitando el diagnóstico durante el armado.
¿Para qué sirve un puerto tipo C en tus proyectos?
Los conectores micro USB y de barril se están quedando atrás. Con un puerto tipo C tu proyecto se carga o alimenta con el mismo cable del celular, algo muy práctico para el usuario final. Además, el tipo C soporta más corriente y es más resistente al uso diario que el micro USB, que suele aflojarse con el tiempo.
Aplicaciones del conector USB tipo C
- Arduino, ESP32 y ESP8266: alimentación de proyectos con cable tipo C.
- Power banks: fabricación de bancos de energía personalizados.
- Reparación de parlantes Bluetooth y equipos portátiles con puerto dañado.
- Equipos IoT e instrumentación.
- Cargadores y gabinetes electrónicos con entrada moderna.
- Robots y proyectos escolares alimentados por USB.
Características
- Tipo: conector USB tipo C hembra.
- Corriente máxima: 5A.
- Voltaje de trabajo: 5V DC.
- Indicador: LED de alimentación.
- Montaje: PCB, por soldadura.
- Contactos: metálicos de baja resistencia.
Cómo instalar el puerto tipo C
- Identifica los terminales de positivo (VBUS) y negativo (GND) en el módulo.
- Suelda cables de sección adecuada para la corriente que vas a usar.
- Conecta el positivo a la entrada de tu circuito o al módulo de carga de baterías.
- Fija el conector con firmeza a la carcasa para que no se mueva al enchufar el cable.
- Conecta un cargador tipo C y verifica que el LED se encienda y que llegue 5V con un multímetro.
Importante: alimentación de 5V
Este conector está pensado para alimentación de 5V. Los cargadores rápidos que negocian voltajes mayores necesitan circuitos de control específicos; con este módulo tu proyecto recibirá los 5V estándar. Si tu circuito necesita otro voltaje, usa un módulo elevador o reductor después del conector.
Consejos para una soldadura duradera
Usa un cautín de punta fina y estaño de buena calidad, y no mantengas el calor demasiado tiempo para no deformar el plástico. Refuerza el montaje con pegamento epóxico o tornillos: el conector recibe fuerza cada vez que se enchufa el cable, y una buena fijación evita que las soldaduras se rompan con el uso.
Si quieres conocer más sobre este estándar de conexión, consulta el artículo sobre USB-C en Wikipedia.
Reparación de equipos con puerto dañado
Un puerto de carga flojo o roto es una de las fallas más comunes en parlantes Bluetooth, power banks, lámparas recargables y juguetes electrónicos. Muchas veces el resto del equipo funciona perfectamente y basta con reemplazar el conector. Cambiar un micro USB viejo por un conector tipo C moderno además mejora el equipo, porque podrás cargarlo con el mismo cable de tu celular.
Preguntas frecuentes sobre el conector USB tipo C
¿Sirve para transmitir datos?
Está pensado principalmente para alimentación. Para datos necesitas un conector con todas las líneas de datos.
¿Cuánta corriente soporta?
Hasta 5A, a 5V DC.
¿Funciona con cargadores rápidos?
Sí, pero entregarán los 5V estándar; no se negocian voltajes mayores.
¿Para qué sirve el LED?
Indica que el módulo está recibiendo alimentación, útil para diagnosticar fallas.
